Технология PCB - травление печатных плат

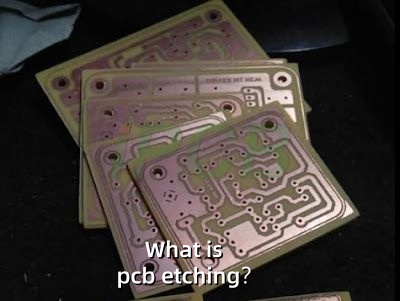

Что такое травление печатных плат?

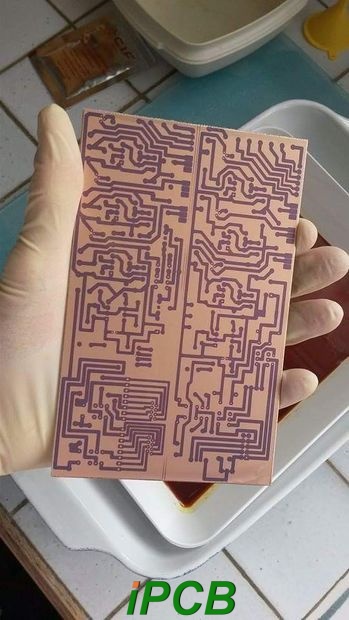

Травление печатных плат - это метод удаления нежелательного материала с поверхности, который является важным этапом в производстве печатных плат, являющихся основой большинства электронных устройств. Этот процесс включает удаление ненужной меди с платы для создания точных соединений электронных компонентов. Без этих каналов электронные схемы не смогут функционировать должным образом. Точность и качество процесса травления напрямую влияют на производительность и надежность конечного продукта.

Ниже приведены различные методы травления:

• Травление хлорным железом

Травление хлорным железом является одним из старейших и наиболее популярных методов травления печатных плат.

Описание процесса:

Процесс начинается с очистки печатной платы от любых загрязнений.

Печатная плата покрыта износостойким материалом для защиты участков, которые не должны подвергаться травлению.

Затем плата погружается в раствор хлорида железа, который вступает в реакцию с обнажившейся медью и растворяет ее.

После процесса травления картон промывают, чтобы удалить остатки хлорида железа и термостойкого материала.

Преимущества и области применения:

Экономичность: Хлорное железо является недорогим и легкодоступным, что делает его популярным выбором для любителей и профессиональных производителей печатных плат.

Эффективность: Этот метод эффективно удаляет медь, обеспечивая четкие пути ее удаления. Приложения: Он идеально подходит для мелкосерийного производства и создания прототипов. Благодаря своей доступности он также широко используется в образовательных учреждениях и проектах DIY.

• Травление персульфатом аммония

Травление персульфатом аммония является более безопасной альтернативой хлориду железа, обеспечивая надежные и высококачественные результаты.

Описание процесса:

Как и в случае с хлоридом железа, печатная плата сначала очищается и покрывается износостойким материалом.

Затем пластину помещают в раствор персульфата аммония для избирательного удаления меди.

После травления пластину промывают, чтобы удалить остатки химикатов и придать ей стойкость.

Преимущества и области применения:

Безопасность: Персульфат аммония менее опасен, чем хлорид железа, что делает его более безопасным в обращении.

Скорость: Этот травитель работает быстрее, сокращая общее время обработки.

Применение: Подходит для таких безопасных помещений, как школы и небольшие мастерские. Он также известен своей скоростью производства высококачественных печатных плат.

• Травление хлоридом меди

Травление хлоридом меди обеспечивает высокую управляемость и точность, что делает его пригодным для травления более сложных конструкций печатных плат.

Описание процесса:

Печатная плата подготавливается путем очистки и применения резистора для защиты участков, где должна оставаться медь. Затем ее погружают в раствор хлорида меди для удаления обнажившейся меди.

После завершения травления печатную плату очищают от остатков травителя и придают ей стойкость.

Преимущества и области применения:

Точность: Хлорид меди позволяет лучше контролировать процесс травления, что имеет решающее значение для сложных конструкций.

Воздействие на окружающую среду: При правильной регенерации и повторном использовании раствора хлорида меди метод может быть более экологичным.

Область применения: Идеально подходит для печатных плат высокой плотности и с тонким шагом, часто используется в современной электронике и специализированных производственных средах.

Что следует учитывать при травлении печатных плат?

1. Метод травления:

Методы иммерсионного и пузырькового травления приводят к значительному образованию зазубрин, в то время как методы брызгового и аэрозольного травления дают меньше зазубрин, при этом наиболее эффективным является аэрозольное травление.

2. Тип раствора для травления:

Различные травители имеют разный химический состав, что приводит к разной скорости травления и коэффициентам травления.

Например, кислотные травители хлоридом меди обычно имеют коэффициент травления, равный 3, в то время как щелочные травители хлоридом меди могут достигать коэффициента 4.

3. Скорость травления:

Низкая скорость травления может привести к серьезным повреждениям. Повышение качества травления тесно связано с увеличением скорости травления. Чем выше скорость травления, тем меньше времени субстрат находится в растворе для травления, тем меньше будет боковое травление, а полученный рисунок будет более четким и однородным.

4. рН раствора для травления:

Более высокие значения рН щелочных растворов для травления увеличивают боковое травление. Чтобы свести к минимуму боковое травление, рН, как правило, следует поддерживать на уровне ниже 8,5.

Плотность травильного раствора:

Щелочные травильные растворы со слишком низкой плотностью усиливают боковое травление. Использование травильного раствора с высокой концентрацией меди очень полезно для уменьшения бокового травления.

5. Толщина медной фольги:

Чтобы свести к минимуму поперечное травление при нанесении тонких линий, лучше всего использовать (ультратонкую) медную фольгу. Кроме того, чем тоньше линия, тем тоньше должна быть медная фольга. Это связано с тем, что более тонкая медная фольга затрачивает меньше времени на травление, что приводит к меньшему боковому травлению.

После процесса травления конечный продукт будет иметь схему, соответствующую требованиям разработчика. Вскоре после завершения травления печатная плата будет подвергнута дальнейшей обработке для снятия изоляции. При снятии с поверхности платы удаляется гальваническое покрытие из олова, олово/свинец или фоторезист.
