Технология PCBA - Методы удаления покрытия с печатных плат: Методы и наработки

Технологии удаления покрытия с печатных плат

При производстве и обслуживании электроники печатная плата является одним из наиболее важных компонентов. Для повышения долговечности печатных плат, предотвращения коррозии и улучшения электрических характеристик на них часто наносят покрытия. Эти покрытия могут включать в себя маски для пайки, защитные покрытия, токопроводящие покрытия или изоляционные покрытия. Однако при ремонте, переделке или повторной обработке печатных плат удаление этих покрытий становится особенно важным. Задача состоит в том, чтобы эффективно удалить покрытия без ущерба для целостности печатной платы и при этом обеспечить безопасность процесса удаления, что является ключевой задачей инженеров и техников.

Типы покрытий на печатных платах и требования к удалению

(1) Паяльная маска: Это наиболее распространенное покрытие, используемое для защиты следов меди на печатной плате от окисления, загрязнения и физических повреждений.

(2) Защитное покрытие: Этот тип покрытия используется для защиты печатной платы от влаги, пыли и других химических веществ.

(3) Токопроводящее покрытие: Некоторые печатные платы покрыты металлами или токопроводящими материалами для выполнения определенных электрических функций.

(4) Слой меди: Тонкий слой меди часто наносится на поверхность печатной платы для формирования схемы.

В некоторых случаях эти покрытия необходимо удалять, особенно при проведении ремонтных или переделочных работ. Например, если паяльная маска частично закрыта или повреждена во время пайки, ее может потребоваться снять для очистки и повторной пайки. Аналогичным образом, если необходимо повторно нанести маркировку на поверхность печатной платы, необходимо удалить оригинальное покрытие.

Распространенные методы удаления покрытия с печатных плат

Существуют различные методы удаления покрытий с печатных плат, которые обычно выбираются в зависимости от типа покрытия, цели удаления и воздействия на печатную плату. Ниже приведены некоторые распространенные методы удаления покрытия с печатных плат:

1. Метод физического соскабливания

Метод физического соскабливания является простым и понятным. Для аккуратного соскабливания шелкографии можно использовать небольшой нож, скребок или специализированный инструмент для очистки печатных плат. Этот метод подходит для нанесения мелких или не очень отметин на печатной плате. Однако необходимо соблюдать большую осторожность, чтобы не повредить саму печатную плату.

Преимущества: Простота в эксплуатации, низкая стоимость.

Недостатки: Может легко повредить печатную плату; не подходит для нанесения мелкой или глубокой маркировки.

2. Метод химического удаления

Метод химического удаления является одним из наиболее часто используемых методов удаления покрытий на печатных платах. Для растворения или разрушения покрытия используются специальные химические растворители. К распространенным химическим растворителям относятся:

(1) Средства для удаления покрытий на основе растворителей: Эти растворители эффективно растворяют паяльные маски и некоторые типы защитных покрытий. К распространенным растворителям относятся дихлорметан, ацетон и специальные коммерческие средства для удаления покрытий.

(2) Кислотные растворы: например, фтористоводородная или серная кислота могут удалять покрытия, не повреждая следы меди на печатной плате. С кислотными растворами следует обращаться с особой осторожностью, чтобы не повредить печатную плату.

Метод химического удаления эффективен и относительно прост в использовании, но необходимо соблюдать меры предосторожности, так как воздействие агрессивных химических веществ может быть опасным.

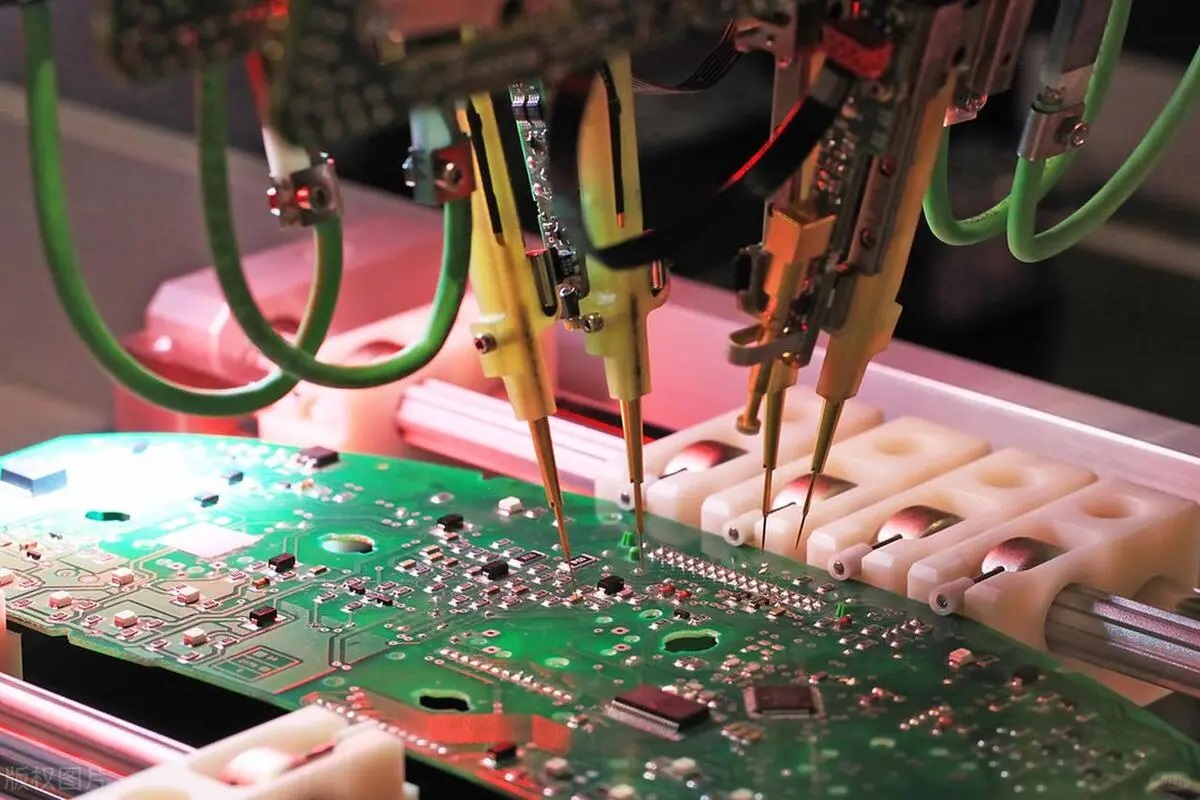

Промышленная очистка

3. Метод механического удаления

Метод механического удаления обычно включает соскабливание, шлифовку или полировку покрытия. Этот метод подходит для ситуаций, когда необходимо удалить более толстые покрытия или когда требуется минимальное воздействие на печатную плату.

(1) Наждачная бумага и стальные щетки: Использование наждачной бумаги или стальных щеток для аккуратного удаления покрытия может эффективно удалить паяные маски, но необходимо соблюдать особую осторожность, чтобы не поцарапать печатную плату или следы меди.

(2) Ультразвуковая очистка: Для удаления покрытий при ультразвуковой очистке используются высокочастотные вибрации, что делает ее пригодной для обработки небольших неровных поверхностей. Вибрации вызывают микроскопические взрывы, которые разрушают покрытие.

Преимущества: Эффективно для твердых покрытий.

Недостатки: Может привести к повреждению поверхности, особенно на прецизионных печатных платах, что приведет к ненужному разрушению.

4. Метод лазерного удаления

Лазерное удаление - это высокоточный метод, при котором для нагрева и испарения покрытия используются высокоэнергетические лазеры. Лазерное удаление не только быстрое, но и высокоточное, при этом не повреждаются следы меди на печатной плате или другие компоненты. Этот метод идеально подходит для ситуаций, требующих точного удаления покрытий.

Недостатки: Дорогостоящее оборудование, требующее специальных технических знаний. Этот метод обычно используется при производстве и ремонте печатных плат высокого класса.

5. Метод удаления с помощью термофена

Обычно для удаления паяльных масок используется термовоздуходувка. Горячий воздух размягчает покрытие, облегчая его удаление скребком или щеткой. Этот метод обычно используется для более тонких паяльных масок и небольших печатных плат.

Преимущества: Низкая стоимость, простота в эксплуатации, подходит для мелкосерийного производства или ремонта.

Недостатки: Температуру трудно контролировать, поэтому необходимо соблюдать осторожность, чтобы избежать перегрева печатной платы или повреждения от ожогов.

Рекомендации при удалении покрытия

Защитите печатную плату: Важно не допустить повреждения других электрических компонентов печатной платы. В частности, в процессе химического и механического удаления необходимо соблюдать осторожность, чтобы не поцарапать печатную плату или не вызвать ее коррозию.

Безопасность: Некоторые химические вещества и оборудование (например, лазеры, кислотные растворы) могут представлять опасность, поэтому следует использовать соответствующие средства индивидуальной защиты, а рабочее пространство должно хорошо проветриваться.

Выберите правильный метод: В зависимости от типа, толщины и цели удаления покрытия следует выбрать подходящую технику. Для оптимального удаления различных покрытий требуются разные методы.

Удаление покрытий с печатных плат является важной частью процесса производства и ремонта электроники. Владение правильной техникой удаления не только повышает эффективность работы, но и обеспечивает долговременную стабильность печатной платы. По мере развития технологий методы удаления покрытий с печатных плат также совершенствуются, предлагая больше возможностей и оптимизируя процессы для электронной промышленности.
