ПЕЧАТНАЯ PCB - Разъем для печатной платы

Основные классификации разъемов для печатных плат следующие:

I. Разъемы типа "плата-к-плате":

1. обычные разъемы типа "плата-к-плате": используются для соединения двух параллельных или перпендикулярных печатных плат, обеспечивая передачу сигнала между различными печатными платами. В зависимости от различного шага, его можно разделить на различные спецификации, такие как шаг 0,50 мм, 0,60 мм, 0,80 мм и т.д., Чем меньше шаг, тем больше количество контактов, которые могут быть установлены, тем более плотный сигнал может передаваться, но точность обработки и установки снижаются. требования также более высокие.

2 мезонинный разъем: в основном используется в случае ограниченного пространства для подключения двух печатных плат с близким расстоянием друг от друга, обычно в виде соединения в штабель. Этот разъем позволяет сэкономить место на печатной плате, обычно используется в структуре соединения материнской платы с дочерней платой.

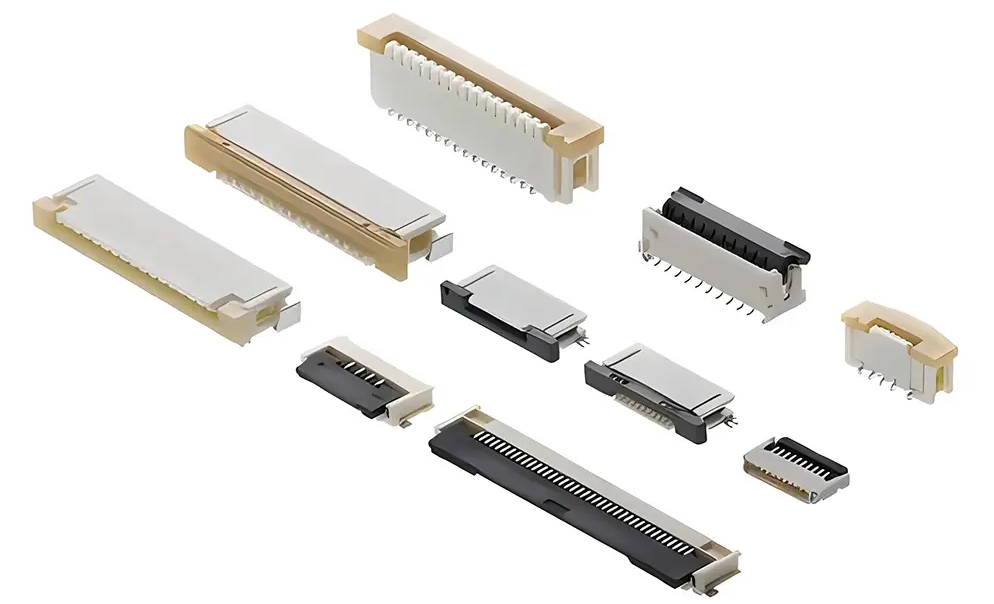

Разъем для печатной платы

3, разъем объединительной платы: представляет собой набор электрических разъемов, параллельных друг другу, каждый вывод каждого разъема печатной платы соединен со всеми другими разъемами с такими же относительными выводами, образуя соединительную шину. Система объединительной платы широко используется в компьютерных и телекоммуникационных системах, может использоваться для подключения нескольких подключаемых плат по одной магистрали, образуя полноценную систему объединительной платы.

4, подпружиненные разъемы от платы к плате: внутренняя пружинная конструкция, даже при некотором колебании расстояния между платами, а также для обеспечения стабильного соединения. Подходит для некоторых устройств, к которым предъявляются более высокие требования к стабильности соединения, и которые могут быть подвержены вибрации, ударам и другим воздействиям оборудования, например портативных устройств

5, соединители "провод к плате": используются для подключения проводов или кабелей к печатной плате. Его соединительная часть аналогична соединителю "провод к проводу", в то время как соединительная часть печатной платы в основном представляет собой двухкомпонентный разъем, выполненный прессованием или пайкой. Этот разъем может быть отделен от соединения с интерфейсом сопряжения, который может быть таким же, как и в той же линейке продуктов с интерфейсом сопряжения проводных разъемов.

6, соединители "провод к проводу": соедините два провода, один конец соединителя постоянно соединен с проводом, другой конец образует разъемный интерфейс. Постоянное соединение может быть использовано в виде обжимного контакта или контакта со смещением изоляции (IDC) и так далее. Соединители типа "провод-провод" выпускаются в корпусах различной геометрии, включая прямоугольные и круглые полимерные корпуса, а также металлические корпуса, которые в основном используются в военных целях.

Во-вторых, другие специальные типы разъемов для печатных плат:

1. Штекер для печатных плат: это разъем, который подключается непосредственно к печатной плате и обычно используется для подключения внешних устройств или других печатных плат.

2, разъемы для карт памяти: специально используются для подключения различных карт памяти, таких как SD-карты, TF-карты и т.д., к печатной плате, чтобы обеспечить хранение и считывание данных.

3, соединитель края печатной платы: вставляя край печатной платы в разъем печатной платы, чтобы реализовать соединение, обычно используемое в некоторых случаях, когда требуется часто подключать или заменять печатную плату, например, платы расширения, тестовые платы и так далее.
