ПЕЧАТНАЯ PCB - Метод расчета стоимости ПХБ

Несколько основных факторов, влияющих на стоимость ПХД

Стоимость PCB всегда была запутанной вещью для многих покупателей. Многие люди задаются вопросом, как эти цены рассчитываются при размещении заказа. Ниже iPCB обсудит

некоторые факторы, которые составляют стоимость PCB.

1. Разница в цене, вызванная различными материалами ПХД Возьмите обычные двусторонние доски в качестве примера. Материал основной доски FR4 (Shengyi, Jiantao, Guoji, три

цены сверху вниз), толщина доски варьируется от 0,2 мм до 3,0 мм, а толщина меди варьируется от 0,5 унции до 3 унции. ПХД вызвала огромные ценовые различия в этих материалах

платы; с точки зрения чернила для пайки, существует также определенная разница в цене между обычным термоустойчивым маслом и светочувствительным зеленым маслом.

2. Разница в цене, вызванная различными процессами поверхности ПХД

Обычными являются: OSP (антиокисление), HASL, HASL без свинца, золотое покрытие, погружение золотом и некоторые сложные процессы и т.д.; Чем больше предыдущий

производственный процесс, тем дороже он.

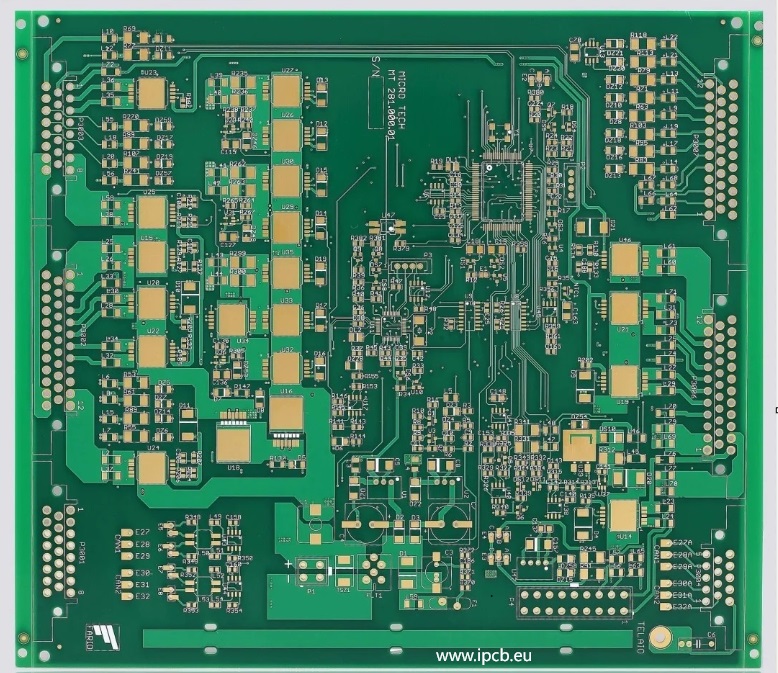

Стоимость PCB

3. Различные стандарты конструкции PCB вызывают различия в ценах

На обеих ПХД есть 800 отверстий. Если диаметр отверстия одной доски больше 0,2 мм, а диаметр отверстия другой доски меньше 0,2 мм, это также приведет к различным расходам на

бурение. Если другие две ПХД одинаковы, но ширина линии и расстояние между линиями отличаются, одна больше, чем 4mil, а другая меньше, чем 4mil, это также приведет к разным

производственным затратам. Есть также некоторые конструкции с различными процессными потоками от обычных, которые также взимают дополнительные платы, такие как клавиатуры,

углеродное масло для печати, половины отверстий, погребенные слепые отверстия и дисковые отверстия.

4. Различная толщина медной фольги PCB вызывает различия в ценах

Часто используемые толщины медной фольги являются: 18um (1/2OZ), 35um (1OZ), 70um (2OZ), 105um (3OZ), 140um (4OZ) и т.д. Чем толстее медная фольга, тем дороже она.

5. Стандарты приема качества обычно используемые клиентами являются: IPC2, IPC3, стандарты предприятия, военные стандарты и т. д. Чем выше стандарт, тем выше цена.

6. Плата формы и тестовая стойка

1) Плата за пресс-форму: для прототипов и небольших партий, завод доски обычно принимает бурение и фрезеру, и не будет взимать дополнительные фрезерные сборы.

При массовом производстве необходимо открыть пресс-форму для пробива доски, что повышает эффективность и снижает производственные затраты. Стоимость набора форм

составляет около 800.

2) плата за испытание: прототипы обычно используют летающие испытания зонда, которые обычно бесплатны для заводов доски сейчас; партии требуют тестовых стойок для

повышения эффективности, что в то же время снизит производственные затраты. Общая котировка для тестовых стойок составляет около 1200.

7. Различные способы оплаты также вызовут различия в ценах

Способ оплаты с более коротким временем прибытия будет иметь более низкую цену, такую как оплата наличными.

8. Количество заказа/срок доставки

1) Количество заказа: чем меньше количество, тем дороже будет цена, потому что даже если это 1шт, фабрика доски должна подготовить инженерные материалы и производить

пленки, и никакой процесс не хватает.

2) Срок поставки: короткое время производства для фабрики также увеличит производственные затраты.

3) Производственные данные для завода ПХД должны быть полными (файл GERBER, количество слоев доски, материал доски, толщина доски, процесс обработки поверхности,

цвет пайки маски, цвет шелкового экрана и некоторые специальные требования (слепые погребенные виасы и смолы, подключенные виасы, управление импедансом и т. д.)

должны быть четко написаны)

Из вышеупомянутого обсуждения можно видеть, что разнообразие цен на переработку ПХД вызвано многими неизбежными факторами; Здесь мы можем предоставить

приблизительный эталонный ценовой диапазон, и конкретная цена, конечно, непосредственно связана с iPCB.

II. Цитация различных факторов

Ниже приводится набор формул оценки ПХД (т.е. метод использования платы):

Основываясь на доске 1 квадратного метра, его размер 1020 мм * 1020 мм

Предположим, что длина PCB для оценки L и ширина H. Тогда количество материалов, которые могут быть произведены на квадратный метр (1020 / L + 5) * (1020 / H + 5) = Z (т.е. количество макетов), цена за единицу = X / Z

X — это следующая цена:

Цена материала:

1 слой FR-1 на квадратный метр (включая сбор за обработку): 130 ? юань

2 слоя FR-4 на квадратный метр (включая сбор за обработку): 420 ? юань

3 слоя FR-4 на квадратный метр (включая сбор за обработку): 720 ? юань

6 слоев FR-4 на квадратный метр (включая сбор за обработку): 1200RMB

8 слоев FR-4 на квадратный метр (включая сбор за обработку): 1800RMB

10 слоев FR-4 на квадратный метр (включая сбор за обработку): 3500RMB

12 слоев FR-4 на квадратный метр (включая сбор за обработку): 5500RMB

Количество слоев доски:

Цена двухслойной доски один раз = (длина * ширина * 0,12 * количество + длина * ширина * 0,12 * 4 + 80) / количество

Цена двухслойной доски дважды = (длина * ширина * 0,12 * количество + 80) / количество

Цена четырехслойной доски один раз = (длина * ширина * 0,6 * количество + длина * ширина * 0,12 * 6 + 1500 + 300) / количество

Цена четырехслойной доски дважды = (длина * ширина * 0,6 * количество + 300) / количество

Цена шестистойной доски один раз = (длина * ширина * 0,8 * количество + длина * ширина * 0,12 * 8 + 1800 + 300) / количество

Цена шестистойной доски дважды = (длина * ширина * 0,8 * количество + 300) / количество

Оценка цены на ПХД: ПХД рассчитывается путем умножения площади доски на следующую единичную цену, которая может быть использована для вашей ссылки. Большинство случаев

такие. Если есть больше, обратитесь к производителю, чтобы поговорить.

Процесс:

Одностороннее распыление олова: 0,035/квадратный метр

Двустроннее распыление олова: 0,45/квадратный метр для толщины выше 1,2, 0,41/квадратный метр для толщины ниже 1,2

Двустроннее золотое покрытие: 0,48/квадратный метр для толщины выше 1,6, 0,45/квадратный метр для толщины ниже 1,6

Помимо цен на вышеупомянутые производственные процессы, ниже приводятся некоторые компоненты таблицы учета стоимости производства ПХД:

1. Материальные затраты: перечислите все материальные затраты, используемые для производства ПХД, включая пластины, медную фольгу, химические вещества и т. д.

2. Стоимость труда: Записывайте прямые затраты на труд, такие как операторы, техники и т. д.

3. Расходы на производство: включая косвенные расходы на труд, амортизацию оборудования, расходы на обслуживание, расходы на энергию и т. д.

4. Расходы контроля качества: Расходы, связанные с тестированием, инспекцией и переработкой.

5. Расходы на проектирование НИОКР: Расходы на проектирование для разработки новых продуктов или улучшения существующих продуктов.

6. Логистические и складские расходы: включая хранение материалов, хранение готовой продукции и транспортные расходы.

Стоимость PCB включает в себя пробы и партии PCB котировки

Время доставки обычных образцов ПХД зависит от количества слоев. Односторонние ПХД обычно занимают 1 день, двухсторонние ПХД обычно занимают 2 дня, а многослойные ПХД

 занимают от нескольких дней до десяти дней.

Цена на единицу небольшой стоимости ПХД гораздо выше, чем стоимость большой ПХД. Например, цена двусторонних ПХД 1,6 мм в больших количествах составляет 450 юаней /

квадратный метр. Вы можете обратиться к официальной электронной почте iPCB немедленно, и мы ответим в течение получаса.
