Технология PCB - Распространенные ошибки при проектировании печатной платы

Процесс проектирования печатных плат errors состоит из серии этапов промышленного проектирования, что является ключевым звеном в обеспечении качества крупномасштабных печатных плат и сокращении числа неисправностей.

Печатная плата является основой проектирования промышленных электронных изделий. Будь то мелкосерийное производство или массовая бытовая электроника, почти все технологии проектирования включают в себя проектирование печатных плат.

Из-за сложности процесса проектирования многие распространенные ошибки будут возникать неоднократно. Ниже перечислены пять наиболее распространенных проблем при проектировании печатных плат и соответствующие меры по их устранению.

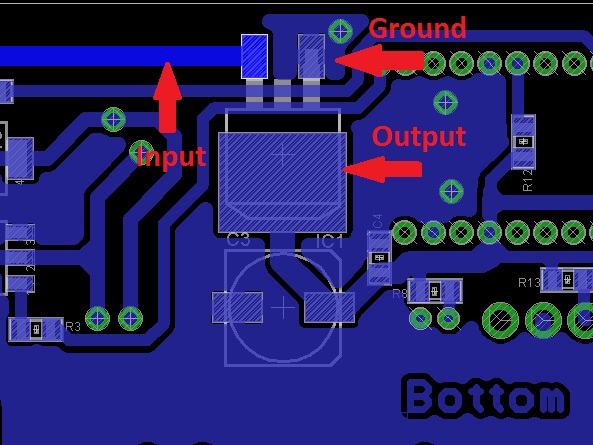

1. Ошибка вывода - ошибки в процессе проектирования печатной платы

Серийный источник питания с линейным регулированием дешевле импульсного источника питания, но эффективность преобразования энергии низкая. Как правило, многие инженеры предпочитают использовать линейный регулируемый источник питания из-за его простоты использования, хорошего качества и низкой цены. Однако следует отметить, что, несмотря на удобство использования, он потребляет много энергии и приводит к рассеиванию большого количества тепла. В отличие от этого, импульсный источник питания имеет сложную конструкцию, но более эффективен. Однако следует отметить, что выходные контакты некоторых регулируемых источников питания могут быть несовместимы друг с другом, поэтому перед подключением необходимо подтвердить соответствующие определения контактов в руководстве по эксплуатации микросхемы.

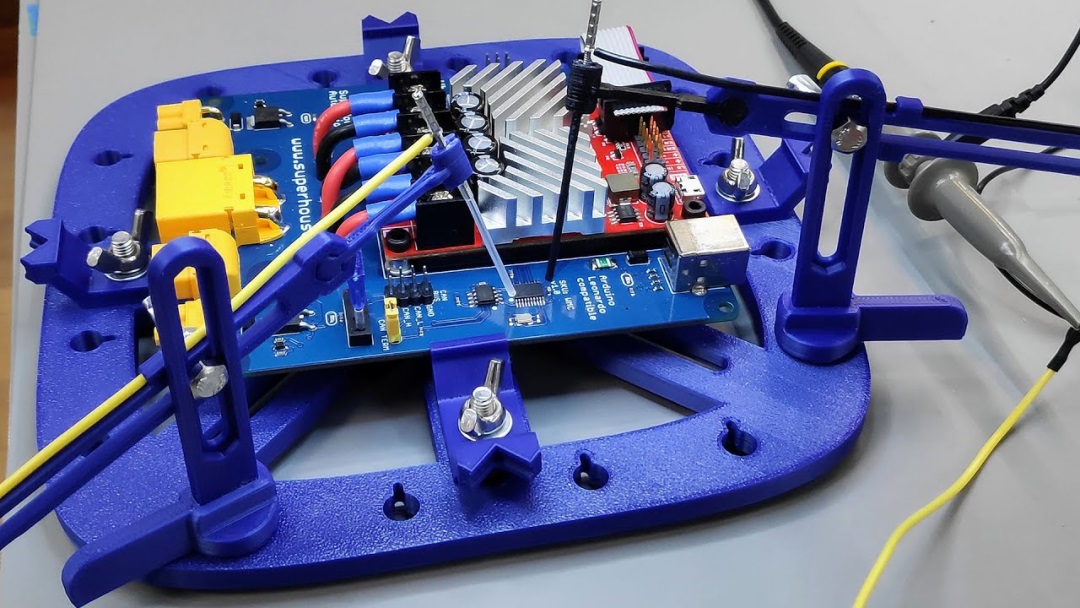

2. Ошибки при подключении - ошибки в процессе проектирования печатной платы

Разница между дизайном и подключением является основной ошибкой на заключительном этапе проектирования печатной платы. Поэтому необходимо повторно проверять некоторые параметры, такие как размер устройства, качество, размер печатной платы и уровень проверки. Короче говоря, необходимо многократно сверяться с проектной схемой.

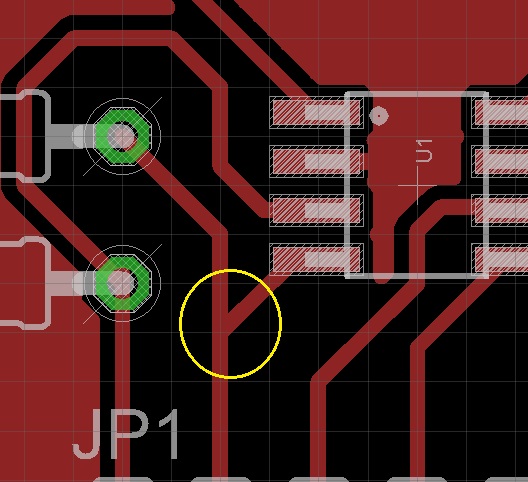

3. Коррозионные ловушки - ошибки процесса проектирования печатных плат

Если угол между печатными платами слишком мал (то есть он острый), могут образовываться коррозионные ловушки. В этих соединениях с острыми углами на стадии коррозии печатной платы может оставаться коррозионная жидкость, что приводит к удалению большего количества меди из этой области, образуя выступ или ловушку на плате. В дальнейшем это может привести к разрыву провода и образованию разомкнутой цепи. В современных производственных процессах это явление улавливания коррозии значительно уменьшено благодаря использованию светочувствительных антикоррозийных растворов.

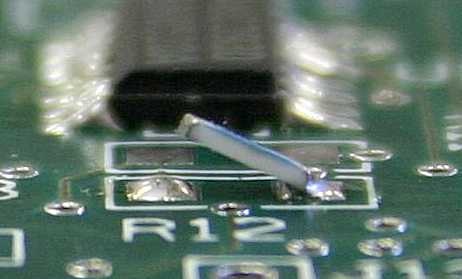

4. Устройства Tombstone - ошибки в процессе проектирования печатных плат

При использовании процесса оплавления для пайки некоторых небольших SMT-устройств в результате проникновения припоя на устройстве образуется одностороннее деформирующее явление, широко известное как "надгробная плита". Это явление обычно вызвано асимметричной схемой подключения, которая приводит к неравномерному распределению тепла на панели устройства. Правильное проведение DFM-контроля может эффективно предотвратить возникновение явления "надгробия".

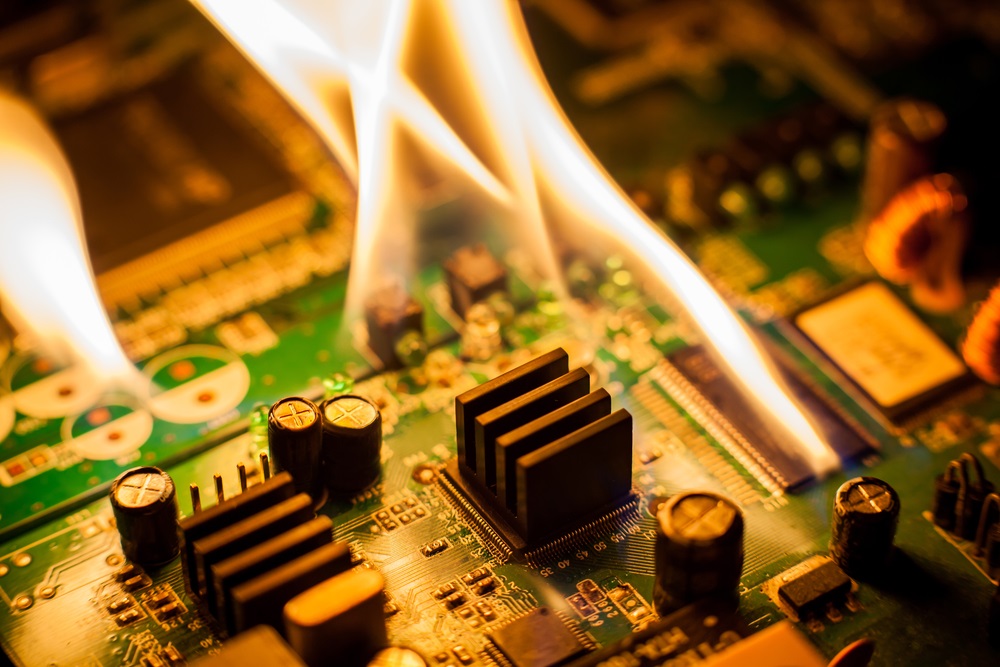

5. Ширина провода - ошибки в процессе проектирования печатной платы

Когда ток на выводе печатной платы превышает 500 мА, минимальный диаметр провода на печатной плате будет казаться недостаточным. Вообще говоря, поверхностные проводники печатной платы пропускают больший ток, чем внутренние проводники многослойной печатной платы, поскольку поверхностные проводники могут рассеивать тепло по воздуху. Ширина линии также зависит от толщины слоя медной фольги.Большинство производителей печатных плат позволяют вам выбирать медную фольгу различной толщины - от 0,5 унции/кв.фут до 2,5 унции/кв.фут.
