ПЕЧАТНАЯ PCB - Стандартный тест импеданса печатной платы

Стандарт тестирования импеданса печатной платы предназначен для обеспечения производительности и качества печатной платы - это один из важных аспектов, его целью является обеспечение качества и стабильности передачи сигнала на печатной плате. Теперь iPCB предоставляет подробное объяснение различных аспектов стандартов тестирования импеданса печатных плат, включая основные понятия импеданса печатных плат, методы тестирования, стандарты и практическое применение.

Что такое импеданс печатных плат?

Полное сопротивление печатной платы относится к сопротивлению цепи или компонента электрическому току, которое состоит из сопротивления, индуктивности и емкости. На печатной плате передача сигнала осуществляется посредством выравнивания медной фольги, которое может быть приравнено к ряду компонентов сопротивления, индуктивности и емкости. Таким образом, полное сопротивление печатной платы является важным показателем качества и стабильности передачи сигнала.

Проверка импеданса печатной платы

Методы проверки импеданса печатной платы

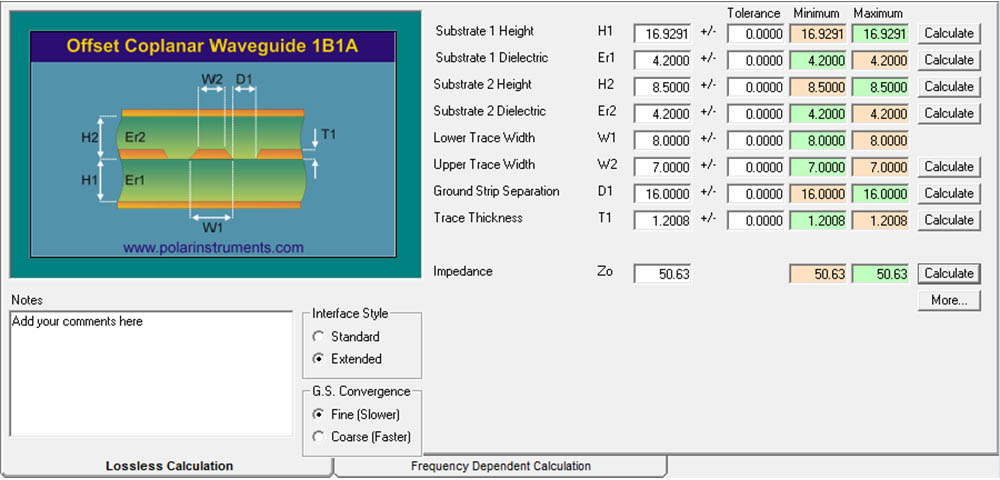

1. метод линии передачи: метод линии передачи - это широко используемый метод проверки импеданса печатной платы, при котором измеряются электрические характеристики линии передачи на печатной плате для расчета импеданса печатной платы. В частности, метод линии передачи основан на измерении длины, ширины и толщины линии передачи и других параметров, а также высоты линии передачи от земли и других параметров для расчета полного сопротивления печатной платы.

2, метод отражения: метод отражения - это способ проверки импеданса печатной платы путем измерения степени отражения сигнала. Метод заключается в передаче сигналов по сигнальной линии на печатной плате и измерении амплитуды и фазы отраженного сигнала для расчета импеданса печатной платы.

3, Метод зондирования: Метод зондирования - это использование прямого контакта с сигнальной линией на печатной плате для проверки импеданса печатной платы. В этом методе используются высокоточные датчики и измерительные приборы, позволяющие быстро и точно проверить импеданс печатной платы.

Стандарт проверки импеданса печатной платы

В разных отраслях промышленности и областях применения существуют разные стандарты проверки импеданса печатной платы. При проектировании печатных плат обычно используется стандартная спецификация IPC-2552, спецификация импеданса печатной платы разделена на пять уровней, соответственно:

1,25 Ом (низкое сопротивление печатной платы): в основном используется для передачи низкочастотных сигналов, таких как напряжение питания и провод заземления.

2,50 Ом (стандартное сопротивление печатной платы): в основном используется для передачи цифровых сигналов и высокоскоростных аналоговых сигналов.

3, 60 Ом (более высокое сопротивление печатной платы): в основном используется для передачи аудиосигнала и некоторых специфических аналоговых сигналов.

4, 100 Ом (высокое сопротивление печатной платы): в основном используется для передачи тактовых сигналов и других высокоскоростных цифровых сигналов.

5. Отсутствие уровня (индивидуальный импеданс печатной платы): Пользователи могут настроить значение импеданса печатной платы в соответствии со своими собственными потребностями.

Практическое применение импеданса печатной платы

При проектировании печатных плат проверка импеданса печатных плат предназначена для обеспечения качества передачи сигнала и стабильности одного из важных аспектов. Прежде всего, на этапе проектирования печатных плат необходимо определить требуемое значение импеданса печатной платы в соответствии с фактическими требованиями применения и выбрать подходящие линии передачи и компоненты, соответствующие требованиям к импедансу печатной платы. Во-вторых, в процессе изготовления печатной платы требуется тестирование импеданса печатной платы, чтобы убедиться в том, что производительность и качество печатной платы соответствуют стандартным требованиям. Наконец, при использовании печатных плат также периодически требуется тестирование импеданса печатных плат для контроля качества и стабильности передачи сигнала, а также для своевременного выявления и устранения потенциальных проблем.

Стандарт проверки импеданса печатных плат является одним из наиболее важных аспектов для обеспечения производительности и качества печатных плат. Ознакомившись с основными концепциями, методами испытаний, стандартами и практическим применением подробного описания импеданса печатных плат, вы сможете лучше понять важность проверки импеданса печатных плат при проектировании печатных плат. В практических приложениях необходимо определить требуемое значение импеданса печатной платы в соответствии с фактическими потребностями и выбрать соответствующие линии передачи и компоненты, соответствующие требованиям к импедансу печатной платы. В то же время в процессе производства и использования требуется тестирование импеданса печатной платы для контроля качества и стабильности передачи сигнала, а также для своевременного выявления и устранения потенциальных проблем.
