Технология PCB - Основные форматы передачи данных для изготовления печатных плат

Изготовление печатных плат из использованных инженерных файлов, файлов печатных плат, файлов ODB++, Gerber, включая EXCELLON. Файлы для изготовления картона Gerber используются для световой прорисовки пленки, используются для экспонирования, трафаретной печати, файлы формата EXCELLON - это программные файлы для сверления, фрезерования, используемые для сверления и формования. Файлы печатных плат необходимо преобразовать в Gerber и EXCELLON, чтобы их можно было использовать в производственных целях. Файл ODB++, используемый программным обеспечением CAM для заводского использования печатных плат, может быть преобразован непосредственно в данные файла ODB++.

Что такое файл печатных плат?

Файл печатной платы относится к файлу дизайна, сохраненному после разработки программного обеспечения EDA, этот файл не может быть непосредственно использован в качестве файла инструмента для производственного процесса. Производственное оборудование не распознает формат файла печатной платы, поэтому все файлы данных о печатной плате, сохраненные в файле дизайна EDA, необходимо преобразовать в формат файла Gerber для использования в производстве. Формат файла, используемый производственным оборудованием, - это формат Gerber, некоторые контрольные устройства могут использовать формат файла ODB++.

Суффиксы файлов печатных плат

Различные форматы файлов печатных плат для программного обеспечения для проектирования печатных плат различаются, программное обеспечение EDA может открывать только свой собственный файл дизайна, суффикс этого файла не совпадает с суффиксом, используемым для различения файла печатных плат, чтобы определить дизайн файла программного обеспечения для проектирования печатных плат.

brd - это Cadence Allegro, Eagle.

max - другое программное обеспечение Cadence для проектирования печатных плат ORCAD.

.min - текстовый файл, выводимый из ORCAD.

.pcbdoc для Altium Designer

.asc - это текстовый формат некоторых программ для печатных плат, например, PADS, protel, P-cad и т.д.

.dat, .neu, .net и т.д. Сетевые файлы, созданные Mentor.

.cam. файлы из CAM350 или Camtastic 2000

Файлы формата ODB++, созданные программным обеспечением EDA.

Программное обеспечение для проектирования печатных плат, такое как PADS, Protel, KiCad.

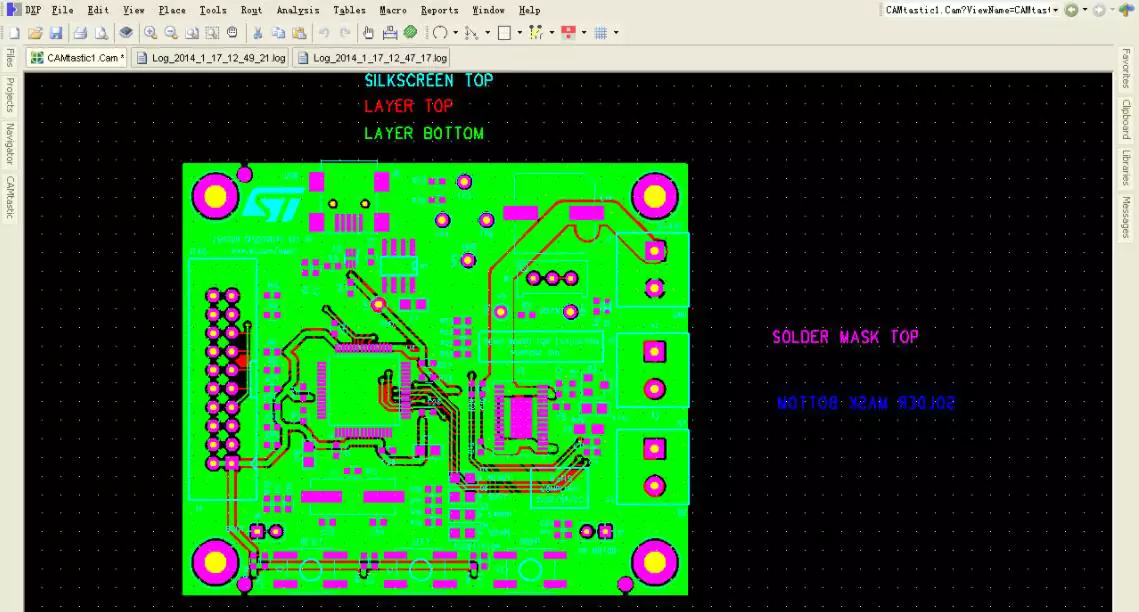

Программное обеспечение для проектирования печатных плат

Введение и использование файла Excellon

Компания EXCELLON была первой, кто применил компьютеризированные сверла и гонговые станки, она разработала набор инструкций для станков с компьютерным управлением под названием EXCELLON Computer Numeric Control, некоторые из которых стали промышленными стандартами. В 1979 году компания EXCELLON обновила язык FormatTwo, объединив команды drill и causeway в единую языковую систему, так что модели, выпущенные до 1979 года под названием Generation One, могли использовать только формат One, в то время как модели, выпущенные после 1979 года под названием Generation Two, могли использовать формат One. Модели, выпущенные до 1979 года, известные как Generation One, могли использовать только Format One, в то время как модели, выпущенные после 1979 года, известные как Generation Two, могли использовать либо языковую систему Format One, либо языковую систему Format Two.

ODB++ для передачи файлов данных

Что такое ODB++?

Файл ODB++ представляет собой двунаправленный файл для передачи в формате ASCII, предложенный компанией Mentor (членом IPC). В этом файле собраны все функциональные описания печатных плат и сборки печатных плат. Приведены требования к проектированию, изготовлению и сборке печатных плат. Содержит все чертежи печатных плат, слои проводки, схемы подключения, расположение прокладок, крепеж и всю другую информацию. В основном используется для замены файла GERBER, который содержит больше информации о производстве и сборке.

Преимущества файлов ODB++

Первоначальная цель формата ODB состояла в том, чтобы удовлетворить потребность в том, чтобы данные из файла проекта в конечном итоге классифицировались как продукт, изначально используемый производителями печатных плат, что устраняло необходимость в сборе файлов CAM в нескольких форматах, таких как Gerber, Excellon, IPC-356 и даже IPC-350, все это было использовано в процессе проектирования. Gerber, Excellon, IPC-356 и даже IPC-350 были первыми попытками отрасли упростить процесс преобразования. Ключом к успеху формата ODB является то, что он признан промышленностью.

Gerber/Excellon

Что такое файл Gerber?

Файлы Gerber, также известные как "light painting", обычно представляют собой только один формат, такой как RS-274, 274D, 274X и т.д., который действует как двусторонний носитель для преобразования разработанных графических данных в печатную плату, т.е. спецификацию формата преобразования данных CAD-CAM. Важное значение имеет использование формата печатных плат персоналом для рисования и, наконец, производителем печатных плат для завершения производства печатных плат. Основным форматом GERBER в обрабатывающей промышленности является GERBER 274X.

Использование файла Gerber

Если вы хотите выполнить изготовление печатных плат, вы должны использовать файл Gerber во всем процессе, например, для онлайн-просмотра файла Gerber, печати чертежей печатных плат, создания производственных данных, онлайн-AOI и т.д. Файл Gerber похож на путеводную звезду, которая может помочь в бесперебойном изготовлении печатных плат на протяжении всего процесса.

При сборке печатных плат Gerber содержит слой шаблонов, который служит основой для настройки положения различных электронных компонентов, обеспечивая рекомендации для процессов SMT и сквозной сборки.

Типичные дефекты файлов RS-274X Gerber

Отдельные физические файлы для каждого слоя информации о печатной плате (например, изображения слоев меди, производственные записи, слои сборки и т.д.).

Нет допустимого наложения слоев - необходимо согласовать с производителем форму чертежа, название файла и текст.

Информация о детализации не включена - файлы "N.C. Drill" необходимо отправлять отдельно, часто с отклонениями от расположения детализаций в gerber.

Не содержит никакой информации об электрическом подключении (сетевой счетчик), требует отправки отдельного сетевого счетчика для тестирования электрической платы - скорее всего, не соответствует файлу gerber.

Не содержит информации о компоновке компонентов или спецификации - необходимо создать отдельный файл подбора и размещения и файл закупок. Это может привести к задержкам выпуска продукции и проблемам у поставщиков, которые также занимаются производством печатных плат и сборкой PCBA.
