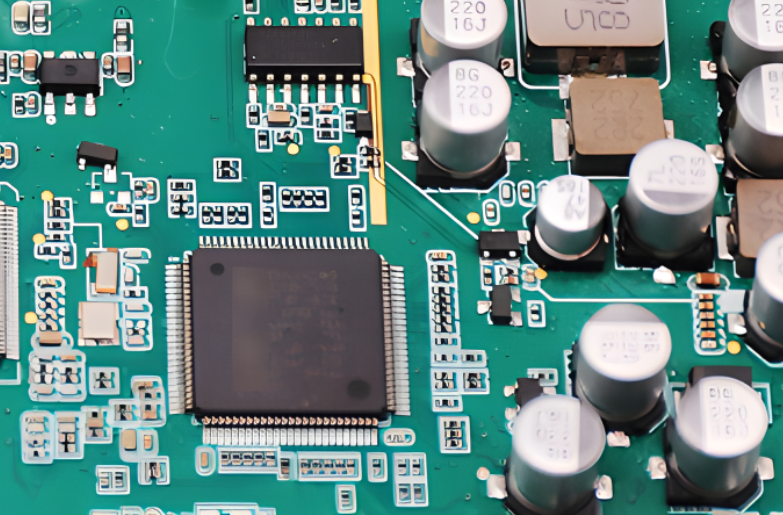

ПЕЧАТНАЯ PCB - Терминология и допуски при изготовлении печатных плат

Печатная плата MI: Инструкция по изготовлению, относится к различным документам, созданным инженерными дизайнерами в соответствии с требованиями заказчика, общими отраслевыми стандартами и процессными требованиями.

Via: отверстие, которое служит только каналом, соединение которого должно состоять из двух или более проводников, расположенных в разных слоях. Толстое отверстие обычно

изменяет паяльную маску, диаметр толстого отверстия обычно составляет от 0,1 до 0,8 мм, но важно определить, является ли это толстым отверстием, для этого необходимо

учитывать маркировку атрибутов и другую информацию для подтверждения.

Отверстия для компонентов: используются для установки и пайки компонентов, кольцо отверстий должно быть спроектировано как окно паяльной маски, диаметр отверстий обычно

больше или равен 0,5 мм.

Отверстия с натягом: без сварки, то есть использование деформируемых штифтов под давлением для вставки цельных штифтов в отверстия гальванического покрытия печатной платы

для завершения контактного соединения, без необходимости сварки компонентов с печатной платой.

Кольцевой зазор: расстояние от края платы до края отверстия.

Паяльная площадка: конец выравнивания для сварки компонентов или соединения линий и отверстий. Существует множество форм паяльных площадок, таких как круглые,

прямоугольные, квадратные и т. д. Флюсовое покрытие может быть выбрано в виде отверстия для флюса или резервуара для краски.

Отступ маски паяльного слоя: открытие маски паяльного слоя, что означает, что контактные площадки не покрыты маской паяльного слоя, и площадки с открытыми окнами могут

использоваться для пайки компонентов.

Ограничитель лужения: часто относится к оставшемуся между выводом ИС и контактной площадкой субмиллиметровой детали лужающему красителю, цель которого —

предотвратить короткое замыкание из-за мостика при пайке.

Расстояние между трассами: расстояние между соседними проводами.

Медная кожа: относится к медной поверхности с относительно большой площадью.

Контурная линия: относится к профильной линии печатной платы, контурной линии отверстий в плате.

Открытая линия: относится к открытию маскировочной пленки из-за избыточного размера или смещения выравнивания, вызванного прижимной пластиной, прилегающей к проводу,

или невозможности покрытия маскировочной пленкой.

Компенсация: Цель заключается в компенсации уменьшенной ширины линий и контактных площадок, вызванного процессом травления, которые предварительно увеличиваются в

соответствии с толщиной меди Gerber-файла, предоставленного заказчиком, включая линии, контактные площадки и т. д., при создании производственного файла.

Появление светового кольца: относится к явлению, когда при сверлении, резке и других механических воздействиях подложка печатной платы, если действие слишком резкое, может

вызвать внутреннее растрескивание смолы или небольшую расслоенность, что называется появлением светового кольца.

Розовое кольцо: многослойные платы внутри ламината на кольце отверстий, а также соединения на стенках сквозных отверстий с покрытием, поверхность кольца отверстий покрыта

черным или коричневым оксидным слоем из-за различных процессов сверления и гальванизации отверстий, что приводит к эрозии и диффузии исходного цвета голой медной

поверхности, образуя круг, известный как "розовое кольцо", что является недостатком качества, причина которого очень сложна.

Обеззаивание: относится к различным операциям, таким как сверление, резка, пила и другие, при которых края материала могут образовывать ворсистые головки или заусенцы, что

требует механической или химической обработки для удаления всех видов мелких дефектов, возникающих при так называемом "обеззаивании". В производстве печатных плат это

относится к восстановлению стенок отверстий или их отверстий после сверления.

Dent: A gentle, uniform depression in the copper surface, possibly caused by localized pitting of the steel plates used for lamination.

Фаска: В зоне золотых пальцев на краю платы, чтобы облегчить вставку и соединение последовательных соединений, необходимо не только выполнить работу по снятию фаски (Bevelling) на переднем крае платы, но и удалить углы платы или направление отверстия паза (slot) прямого угла, что называется «фасковкой». Также это относится к фаске между концом штанги и штангой сверла.

Толщина печатной платы более 1,0 мм +/-10%, менее 1,0 мм +/-0,1 мм.

Допуск на деформацию печатной платы составляет не более 0,75%.

Погрешность ширины линии/межстрочного интервала +/-5% или менее

Размеры печатной платы с допуском +/-1,5 мм

Допуск размера отверстия и края ±0,1 мм; допуск положения отверстия ±0,10 мм;

Когда диаметр отверстия ≤ 0,8 мм, погрешность между диаметром отверстия детали и проектным диаметром отверстия составляет от +/-0,05 мм.

Когда диаметр отверстия > 0,8 мм, погрешность между диаметром отверстия детали и расчетным диаметром отверстия составляет от +/-0,1 мм.
