ПЕЧАТНАЯ PCB - Вывод печатной платы

Печатные платы, также известные как разъемы или розетки, представляют собой компоненты, используемые для выполнения электрических соединений в электронных устройствах. Они могут быть однорядными, двухрядными или многорядными и иметь различные типы выводов для различных применений.

Ниже приведены некоторые распространенные типы выводов на печатной плате:

1. Сквозные отверстия: это наиболее традиционный тип выводов на печатной плате, они вставляются с одной стороны печатной платы, а затем выдвигаются с другой стороны, обычно используются для более крупных устройств или приложений, требующих механической устойчивости.

2. Поверхностное крепление: этот тип контактов печатной платы монтируется непосредственно на поверхности печатной платы, им не нужно проникать в печатную плату, они подходят для миниатюризации и электронного дизайна высокой плотности.

3. Заглушка: Этот штифт печатной платы имеет прямоугольную форму, обычно используется для частого ввода и извлечения информации, например, в интерфейсах программирования.

4. Круглый штифт: круглый штифт является наиболее распространенной формой штифта печатной платы, они могут быть прямого или поверхностного монтажа.

5. Плоский штифт: плоские штифты имеют большую площадь контакта, что подходит для высоких требований к току или целостности сигнала в более сложных приложениях.

6. Фиксирующий штифт: Этот штифт оснащен фиксирующим механизмом, гарантирующим, что разъем случайно не отвалится при подключении.

7. Пружинный штифт: эластичный штифт, обладающий эластичностью, может быть подсоединен для обеспечения большей силы контакта, что подходит для работы в условиях вибрации или ударов.

8. Двухрядный штифт: двойной ряд штифтов с обеих сторон печатной платы снабжен штифтами, что позволяет использовать большее количество контактов при ограниченном пространстве.

9. Переменный Pin-код: Этот pin-код можно настроить по мере необходимости, например, изменив расположение или количество контактов для адаптации к различным требованиям интерфейса.

10. Экранированный вывод: Экранированные выводы имеют защитный слой, который может уменьшить электромагнитные помехи, что подходит для применений, требующих очень высокой целостности сигнала.

11. Высоковольтный вывод: Этот вывод предназначен для работы с более высокими напряжениями, подходит для силовой электроники или высоковольтного испытательного оборудования.

12. Радиочастотный вывод: Радиочастотные выводы, предназначенные для передачи высокочастотных сигналов, обычно имеют определенные характеристики согласования импеданса для минимизации потерь сигнала.

13. Вывод дифференциального сигнала: Выводы дифференциального сигнала используются для передачи дифференциальных сигналов, что может повысить помехоустойчивость сигнала.

14. Вывод питания: выводы питания, предназначенные для передачи энергии, обычно имеют больший размер и пропускную способность по току.

15. Сигнальный вывод: Сигнальные выводы используются для передачи данных или управляющих сигналов, их конструкция обычно обеспечивает целостность сигнала и минимизирует перекрестные помехи.

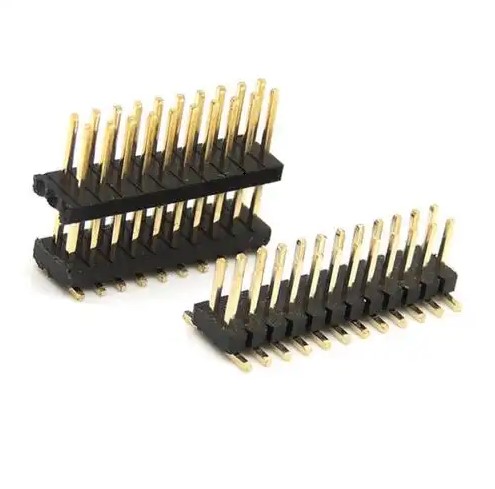

Заголовок печатной платы

Ниже приведены некоторые общие характеристики выводов на печатнойплате:

1. Расстояние между выводами: расстояние между выводами - это расстояние между центрами двух соседних выводов. Обычное расстояние между выводами на печатной плате составляет 0,1 дюйма (2,54 мм), 0,05 дюйма (1,27 мм), 0,025 дюйма (0,635 мм) и так далее.

2. Диаметр штифта: диаметр штифта определяет величину тока, который он может выдерживать. Общий диаметр контактов печатной платы составляет 0,008 дюйма (0,2 мм), 0,016 дюйма (0,4 мм), 0,032 дюйма (0,8 мм) и так далее.

3. Длина штифта: длина штифта печатной платы может быть изменена в зависимости от необходимости адаптации к различной глубине монтажа и толщине платы.

4. Форма штифта: Форма штифтов печатной платы может быть прямой, изогнутой или иметь специальную форму для адаптации к различным способам подключения и механическим требованиям.

5. Материал контактов: контакты обычно изготавливаются из меди или луженой меди для обеспечения хорошей электропроводности. Некоторые контакты могут быть покрыты золотом или серебром для повышения коррозионной стойкости и качества передачи сигнала.

6. Количество контактов: количество контактов в коллекторе может варьироваться от нескольких до десятков, в зависимости от сложности применения и количества требуемых электрических соединений.

7. Расположение контактов на печатной плате: контакты могут быть расположены в соответствии с прямолинейным, круглым, матричным или другим специфическим рисунком, чтобы адаптироваться к различным расположениям печатных плат и ограничениям пространства.

8. Механизм фиксации штифта: Чтобы предотвратить случайное смещение соединения, некоторые коллекторы оснащены механизмом фиксации, таким как зажимы, винты или пружинные зажимы.

9. Тип контактного штыря: тип контактного штыря может быть обжат, припаян или заглушен в зависимости от различных методов монтажа и требований к электрическим характеристикам.

10. Материал изоляции штыря: Для обеспечения электрической изоляции и механической прочности штыри могут быть покрыты пластиком или другими изоляционными материалами.

11. Покрытие штифта: В дополнение к покрытию золотом и серебром, на штифт может быть нанесено покрытие другими металлами, такими как никель, олово или цинк, для повышения коррозионной стойкости и эффективности пайки.

12. Адаптируемость к окружающей среде: в зависимости от применения в различных средах, вывод печатной платы, возможно, должен обладать высокой термостойкостью, влагостойкостью или другой специальной адаптируемостью к окружающей среде.

При выборе коллектора необходимо учитывать приведенные выше технические характеристики, чтобы обеспечить его совместимость с печатной платой и другими электронными компонентами. Кроме того, необходимо учитывать такие факторы, как механическая прочность, электрические характеристики, стоимость и доступность коллекторов. При проектировании и выборе коллектора часто бывает необходимо обратиться к соответствующим отраслевым стандартам и спецификациям производителя.

Каждый тип выводов имеет свои специфические сценарии применения и преимущества, и при проектировании печатных плат инженерам необходимо выбрать подходящий тип выводов печатной платы в соответствии с конкретными требованиями применения. Кроме того, материал выводов печатной платы, покрытие, изолятор и т.д. также являются факторами, которые необходимо учитывать при проектировании, чтобы обеспечить производительность и надежность разъема.
