ПЕЧАТНАЯ PCB - Разница между схемой PCB и файлом дизайна PCB

1.Что такое ПХБ

Прежде чем мы войдем в различие между схемой и дизайном ПХД, мы должны понять, что такое ПХД?

Внутри электронных устройств, в основном, есть печатная плата, также известная как печатная плата. Эта зеленая плата из драгоценных металлов соединяет все электрические компоненты

устройства и позволяет ему работать должным образом. Без ПХД электронные устройства не будут работать.

2.PCB схема и PCB дизайн

Схема PCB представляет собой простую двумерную схему, которая показывает функции и связь между различными компонентами. Конструкция PCB представляет собой трехмерный макет,

который указывает расположение компонентов после обеспечения нормальной работы схемы.

Поэтому схема ПХД является первой частью проектирования печатной платы. Это графическое представление, будь то в письменной форме или в форме данных, которое использует

согласованные символы для описания соединений схемы. Он также предлагает компоненты, которые будут использоваться, и как они соединены.

Как предполагает название, схема PCB является планом, планом. Это не объясняет, где компоненты будут конкретно размещены. Вместо этого схема перечисляет, как ПХД в конечном

итоге достигнет подключения и формирует ключевую часть процесса планирования.

После завершения проектирования следующим шагом является проектирование ПХД. Дизайн представляет собой макет или физическое представление схемы ПХД, включая размещение

медных следов и отверстий. Конструкция ПХД показывает, где расположены вышеупомянутые компоненты и как они соединены с медью.

Дизайн ПХД - это этап, который касается производительности. Инженеры создают реальные компоненты на основе конструкции PCB, что позволяет им проверить, работает ли устройство

правильно. Ранее мы упоминали, что каждый должен быть в состоянии понять схему ПХД, но ее функцию нельзя легко понять, посмотря на прототип.

Как только оба этапа завершены и вы удовлетворены производительностью ПХД, это должно быть реализовано через производителя.

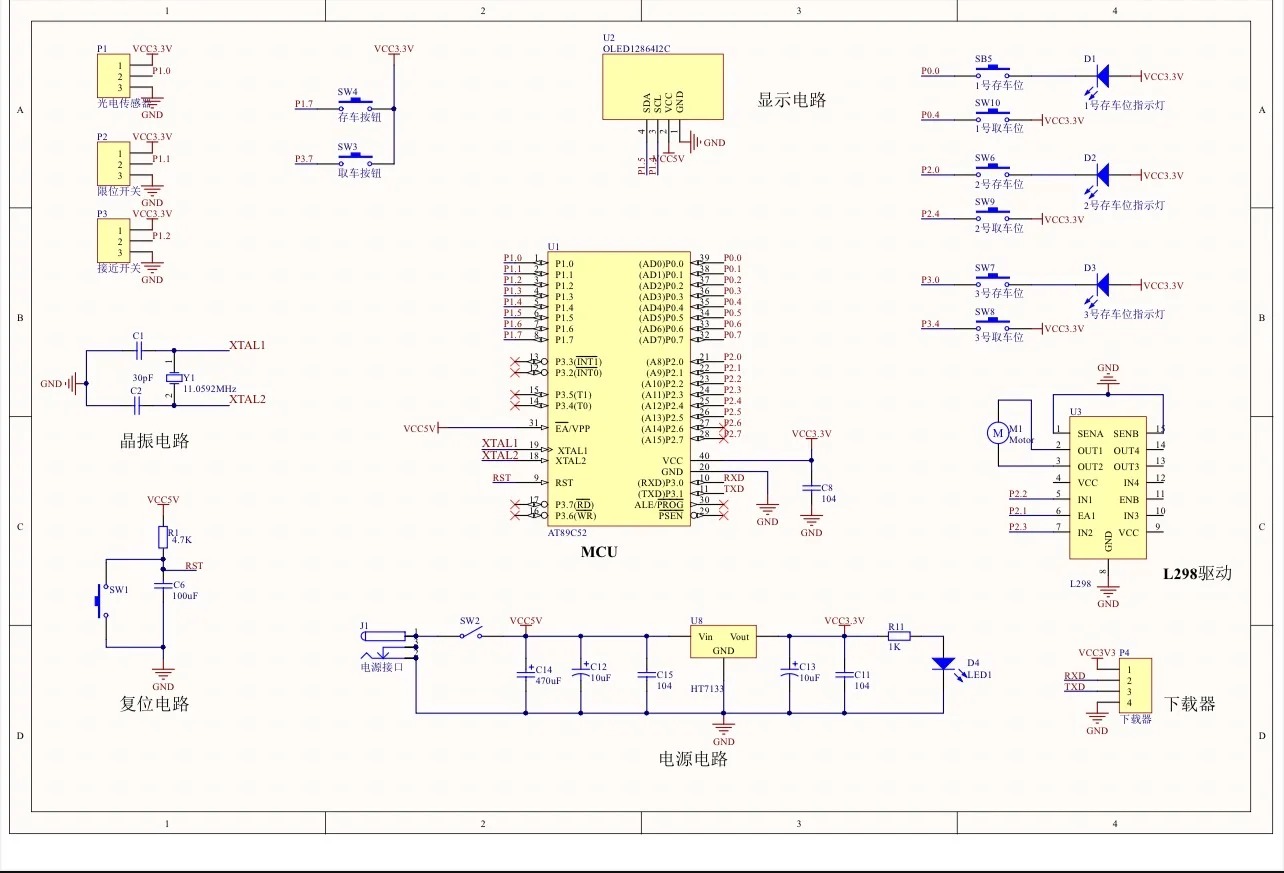

схема PCB

3.PCB схематические элементы

Теперь, когда у нас есть общее представление о разнице между этими двумя, давайте внимательнее посмотрим на элементы схемы ПХД. Как мы уже упоминали, все связи видны,

но есть несколько вещей, которые нужно иметь в виду:

Чтобы иметь возможность четко видеть соединения, они не созданы по масштабу; на конструкции PCB, они могут быть очень близки друг к другу

Некоторые соединения могут пересекаться друг с другом, что практически невозможно.

Некоторые соединения могут быть на противоположных сторонах макета, с маркировками, указывающими, что они связаны

Этот «план» PCB может изобразить все, что необходимо включить в дизайн на одной, двух или даже нескольких страницах

Последнее замечание состоит в том, что более сложные схемы могут быть сгруппированы по функциям для улучшения читаемости. Расположение соединений таким образом не

произойдет на следующем этапе, и схема обычно не соответствует окончательному дизайну 3D-модели.

4.

Элементы конструкции PCB

Теперь пришло время глубже посмотреть на элементы файла дизайна PCB. На этом этапе мы переходим от письменного плана к физическому представлению, построенному с

использованием ламинатных или керамических материалов. Некоторые более сложные приложения требуют использования гибких ПХД, когда требуются особенно компактные

пространства.

Содержание файла проектирования ПХД следует плану, изложенному схематическим процессом, но, как упоминалось ранее, они очень отличаются по внешним видам. Мы уже обсуждали

схему ПХД, но какие различия можно наблюдать в проектном файле?

Когда мы говорим о файлах дизайна PCB, мы говорим о 3D-модели, которая включает в себя печатную плату и файл дизайна. Они могут быть однослойными или многослойными, хотя

два слоя являются наиболее распространенными. Мы можем наблюдать некоторые различия между схемой PCB и файлом дизайна PCB:

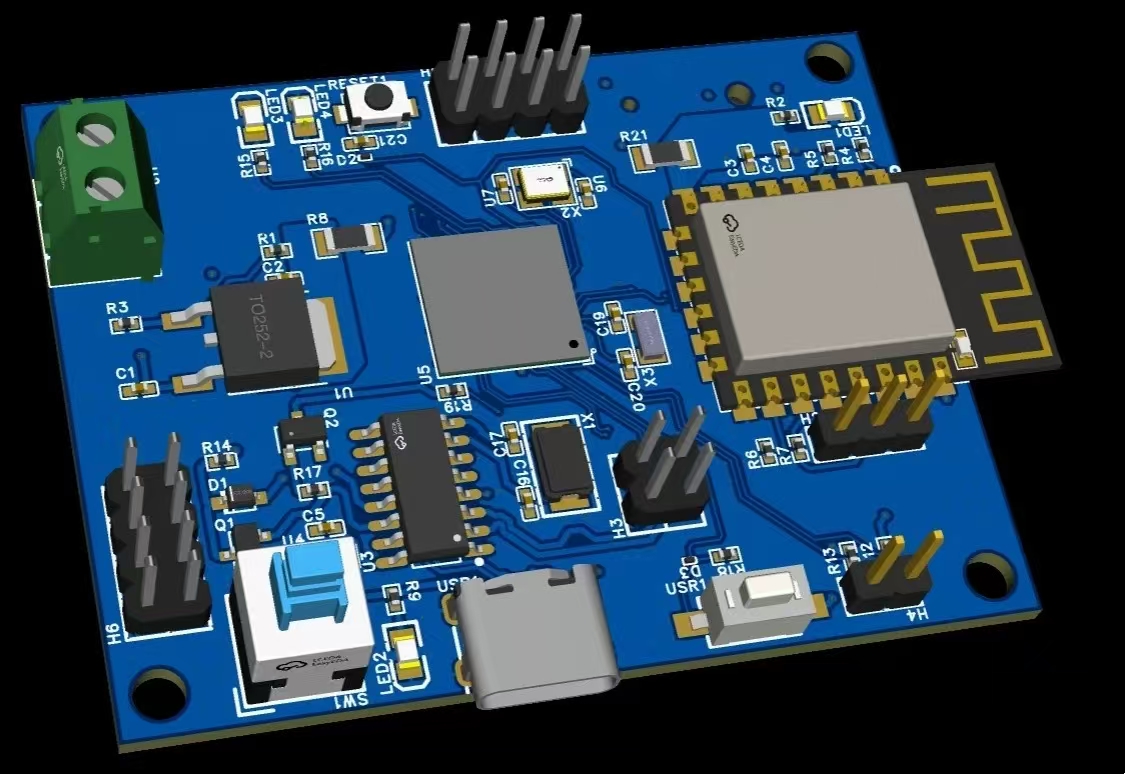

PCB Design

Все компоненты имеют правильный размер и расположены правильно

Если две точки не должны быть соединены, следует сделать обход или переключение на другой слой ПХД, чтобы избежать пересечения друг друга на том же слое

Кроме того, как мы кратко говорили, дизайн ПХД в большей степени связан с фактической производительностью, поскольку это несколько фаза проверки конечного продукта. На этом

этапе вступает в игру практичность конструкции, которая должна действительно работать, и необходимо учитывать физические требования печатной платы. Некоторые из них включают:

Как расстояние компонентов позволяет адекватное распределение тепла Где соединители на краю?

Насколько толстыми должны быть различные следы в отношении текущих и тепловых проблем

Поскольку физические ограничения и требования означают, что файл конструкции ПХД часто выглядит очень отлично от конструкции на схеме, файл конструкции включает в себя

слой шелкографа. Этот слой шолкографа указывает на буквы, цифры и символы, чтобы помочь инженерам собирать и использовать доску.

Требуется, чтобы после того, как все компоненты собраны на печатную плату, она могла работать по плану. Если нет, то его нужно переделать.

Хотя схемы ПХД и файлы проектирования ПХД часто путаются, на самом деле, создание схем ПХД и проектирование ПХД относится к двум независимым процессам при создании печатных плат. Схема ПХД, которая может нарисовать процессный поток, должна быть создана до того, как может быть проведена конструкция ПХД, и конструкция ПХД является важной частью определения производительности и целостности ПХД.
