Технология PCB - Что такое меднение со стороны печатной платы?

Что такое медное покрытие со стороны печатной платы?Медное покрытие со стороны печатной платы, также известное как медное покрытие кромок печатной платы, представляет собой меднение от верхней до нижней поверхности платы и вдоль (по крайней мере) одного периферийного края. Боковое покрытие печатной платы обеспечивает надежное соединение через печатную плату и снижает вероятность выхода устройства из строя, особенно для небольших печатных плат и материнских плат. Примеры такого покрытия часто встречаются в модулях Wi-Fi и Bluetooth.

В процессе изготовления кромки, подлежащие металлизации, должны быть отфрезерованы перед нанесением меднения. Надлежащая обработка поверхности кромки печатной платы после нанесения меди.

Покрытие кромок печатных плат

Когда следует использовать нанесение покрытия по краям печатной платы?

В каких случаях применяется нанесение покрытия по краям печатной платы:

* Необходимо улучшить электропроводность печатной платы

* Соединения должны располагаться по краям печатной платы

* Печатная плата должна быть защищена от бокового удара

* Дополнительная печатная плата подключается к основной плате через край

* Кромка должна быть припаяна для улучшения сборки

Виды нанесения покрытия на кромки печатных плат

1. Нанесение покрытия на кромки с обтеканием

Нанесение покрытия с обтеканием позволяет наносить металлическую кромку вдоль боковой поверхности после сверления. В процессе нанесения на боковую стенку печатной платы наносится химически обработанная медь-основа, так что ее можно наносить одновременно с нанесением на сверление.

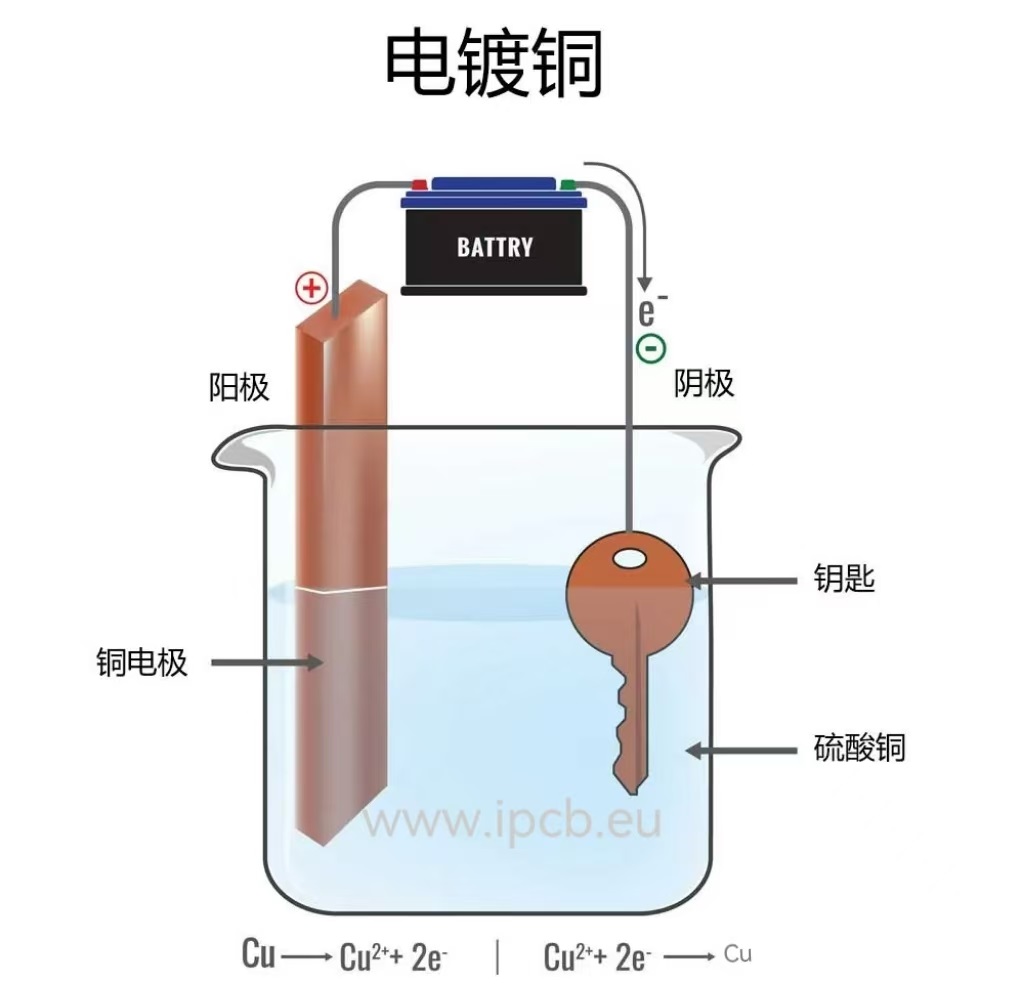

кромочное покрытие

В следующем случае базовый слой создает проводящую поверхность, на которую вы можете нанести гальваническим способом более толстый и прочный слой меди (для лучшей адгезии).

2.Кромка медной доски

Чтобы избежать повреждения меди, мы обычно требуем, чтобы расстояние между медными элементами и краем печатной платы было минимальным. Это расстояние составляет:

* 0,25 мм для наружных слоев с разрывами

* 0,40 мм для внутренних слоев с разрывами

* 0,45 мм для всех слоев с V-образными вырезами.

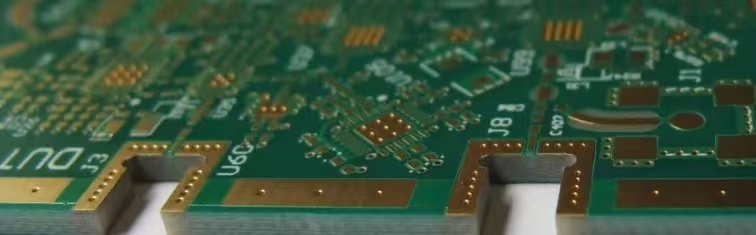

Кромка медной пластины

Расстояние между медью и кромкой платы следует использовать только для плоских и больших медных поверхностей, где любое незначительное повреждение меди не повлияет на эксплуатационные характеристики платы. Дорожки не должны находиться на минимальном расстоянии от кромки платы, чтобы избежать повреждений.

Если прокладки находятся на минимальном расстоянии от края платы, они обрезаются, чтобы восстановить минимальное пространство, свободное от меди, за исключением случаев, когда:

* Прокладка является частью соединителя кромок (обычно со скошенной кромкой)

* Прокладка помечена как "к краю платы" на отдельном механическом слое

* Обрезка превышает 25% поверхности накладки, и в этом случае это действительно ненормально.

3.Высота кромки доски

Кромка печатной платы PTH - это прорезанное на кромке печатной платы отверстие с покрытием, также известное как "бабочка", используемое для соединения двух печатных плат прямой пайкой или через разъем. Оно используется для соединения двух печатных плат прямой пайкой или через разъем. На краю печатной платы должно быть достаточно свободного места для закрепления печатной платы в рабочей панели во время изготовления.

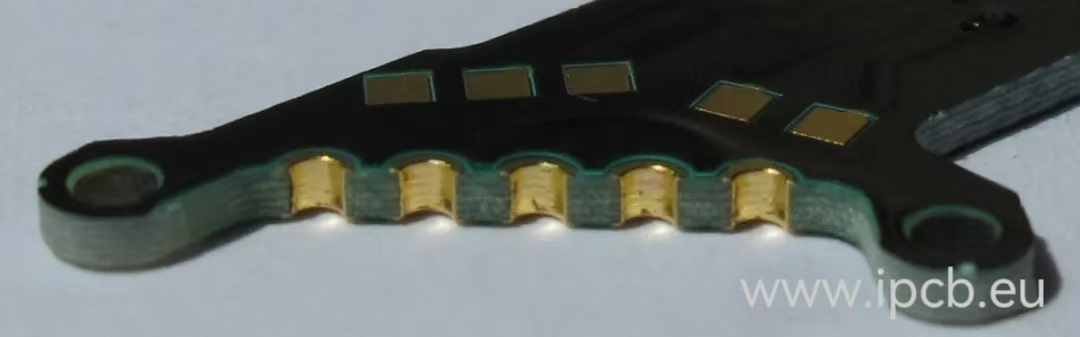

PTH на кромочной доске

На верхнем и нижнем слоях должны быть накладки, чтобы надежно закрепить покрытие на печатной плате. Для небольших размеров предпочтительнее золотое покрытие.

Вот несколько моментов, на которые следует обратить внимание:

* На краю печатной платы должно быть достаточно свободного места, чтобы мы могли закрепить печатную плату в рабочей панели во время изготовления.

* На верхнем и нижнем слоях (и, возможно, на внутренних слоях) должны быть установлены накладки для надежной фиксации покрытия на печатной плате.

* Как правило, отверстие должно быть как можно больше, чтобы обеспечить хорошую пайку с основной печатной платой, рекомендуется 0,80 мм и выше.

* Все поверхности в порядке, но я предпочитаю золото никелю в случае меньших размеров.

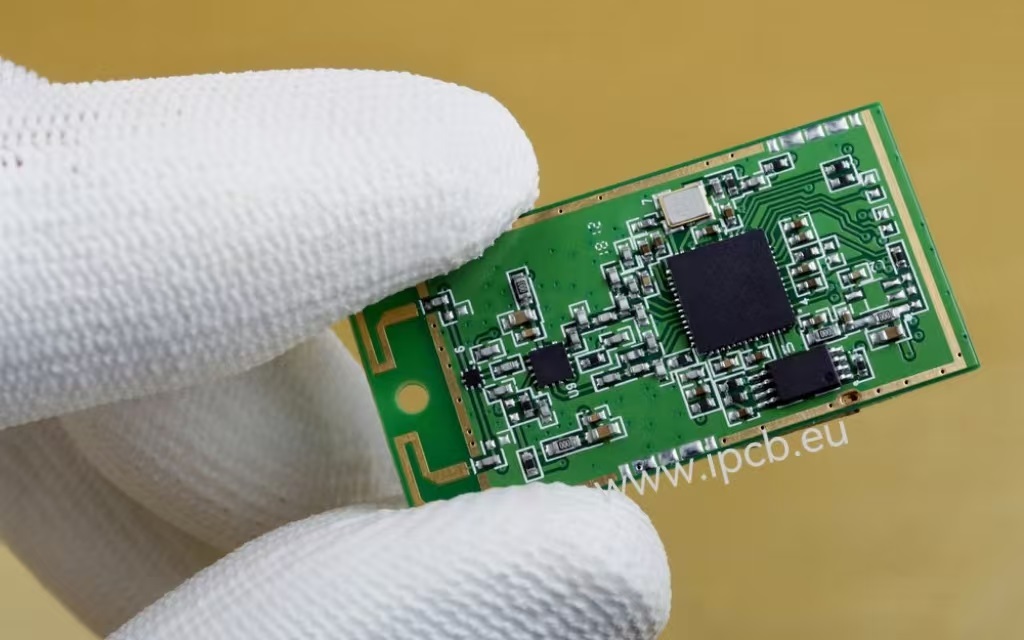

Мини-беспроводной модуль Bluetooth

4.Покрытие круглой кромки

Покрытие круглой кромки означает, что большая часть печатной платы или выреза или его часть покрыты металлом от верхней до нижней поверхности. В основном это используется для создания прочного основания для металлического корпуса или экранирования. Чтобы изготовить печатную плату с таким покрытием, контур печатной платы фрезеруется перед нанесением покрытия на сквозные отверстия.

Поскольку в процессе обработки покрытие необходимо закрепить внутри рабочей панели, нанесение 100%-ного покрытия по краям невозможно, и могут возникнуть некоторые проблемы с размещением направляющей планки. Для нанесения покрытия по круглым краям идеальным вариантом является химическая обработка поверхности никелевым золотом.

Как спроектировать нанесение покрытия по краям печатной платы?

1. Рекомендации по нанесению покрытия на кромки печатной платы

Используйте накладывающуюся медь, чтобы определить область нанесения покрытия в файле дизайна/макета. Это дополнительное нанесение меди может быть медной прокладкой, поверхностью или следом

Чтобы обеспечить удобство изготовления боковой панели, область металлизации должна быть определена в макете САПР с использованием накладывающейся меди (медная поверхность, накладка или дорожка).

* Минимальное перекрытие: 500 мкм.

* На соединительном слое должна быть проложена соединительная медная линия длиной не менее 300 мкм.

* На несоединяемом слое расстояние между медью и внешним контуром должно составлять не менее 800 мкм.

2. Процесс металлизации

В этом процессе необходимо выполнить всего четыре этапа в следующем порядке: сверление -> фрезерование металлической канавки -> удаление загрязнений -> химическое меднение

Внешний контур, который необходимо металлизировать, должен быть отфрезерован перед нанесением покрытия на сквозные отверстия, поскольку на этом этапе производства выполняется металлизация кромки. После нанесения меди на кромку окончательно наносится ожидаемый вид отделки поверхности.

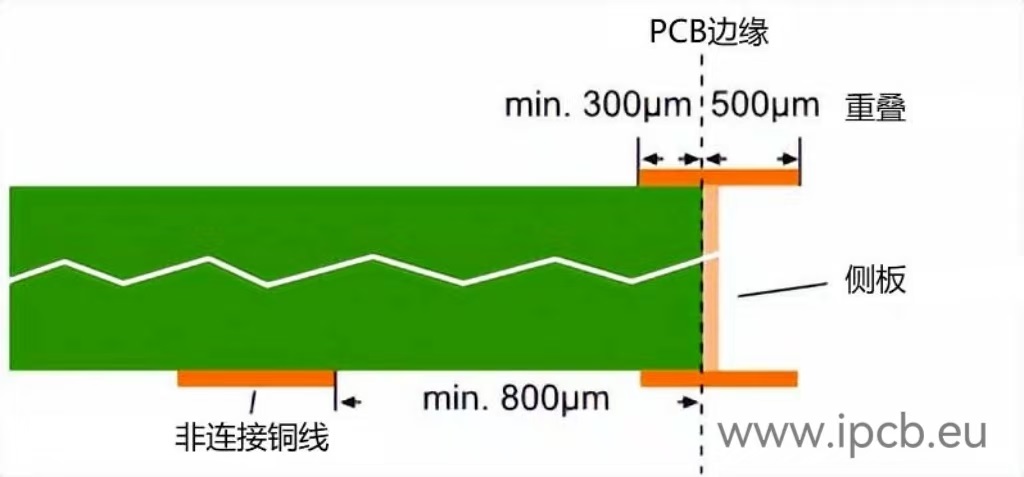

Рекомендации по нанесению покрытия на кромки печатных плат

3. Производственные проблемы

1) Отслаивание меди - на больших поверхностях

Нанесение покрытия на поверхности может привести к отслаиванию медного покрытия из-за недостаточной адгезии. Эту проблему необходимо решить, предварительно придав поверхности шероховатость с помощью комбинации химических и других фирменных методов. Затем для подготовки поверхности покрытия используется прямая металлизация с более высокой прочностью соединения меди.

2) Нанесение заусенцев на кромки покрытия

В некоторых процессах нанесения гальванических покрытий заусенцы образуются во время окончательной обработки. Для того чтобы заусенцы были отполированы до краев детали, требуется модифицированный запатентованный технологический процесс.

4. Примечания по эксплуатации

* Антенна gold pad расположена слишком близко, что влияет на сварку или передачу сигнала.

* Внутренняя торцевая накладка подключена к проводу на плате, что может привести к короткому замыканию.

* Отверстие для штамповки выполнено в канавке для шлифования кромок и должно быть обработано во время второго процесса сверления.

* Невозможно добиться непрерывной металлизации внешней кромки, обрабатывая отдельные печатные платы в виде панелей. Металлизация не может быть применена там, где расположена перемычка из небольших панелей. Скользящий гальванический слой металлизации может быть покрыт паяльной маской.

* При покупке печатных плат с уплотнением кромок необходимо уточнить у поставщика печатных плат возможность изготовления печатных плат методом гальванопокрытия и степень, в которой производитель может обеспечить уплотнение кромок печатных плат. Требуются файлы Gerber или заводские чертежи. Они должны указать в механическом слое, куда им нужно нанести гальваническое покрытие и какая обработка поверхности им требуется. Преимущества нанесения покрытия на кромки печатных плат

Нанесение ENIG-покрытия на печатную плату

1. Улучшенная проводимость по току

 Повышение пропускной способности по току повышает надежность и качество печатной платы. Кроме того, правильный уровень проводимости идеально подходит для обеспечения требуемой работы компонентов, а также защищает уязвимые соединения по краям.

2. Целостность сигнала

Кромочное покрытие улучшает целостность сигнала, предотвращая попадание помех во внутреннюю передачу электрических импульсов.

3. Распределение тепла

Поскольку кромки с гальваническим покрытием выполнены из металла, они создают дополнительную площадь поверхности охлаждения для рассеивания тепла в окружающий воздух. Металлическая поверхность повышает надежность печатной платы, особенно если компоненты чувствительны к нагреву.

4. Улучшенные показатели электромагнитной совместимости.

Металлизированные кромки пропускают паразитные токи, предотвращая возникновение случайных электрических и магнитных полей.

5. Улучшают электромагнитную совместимость

Покрытие кромок повышает электромагнитную совместимость многослойных плат.

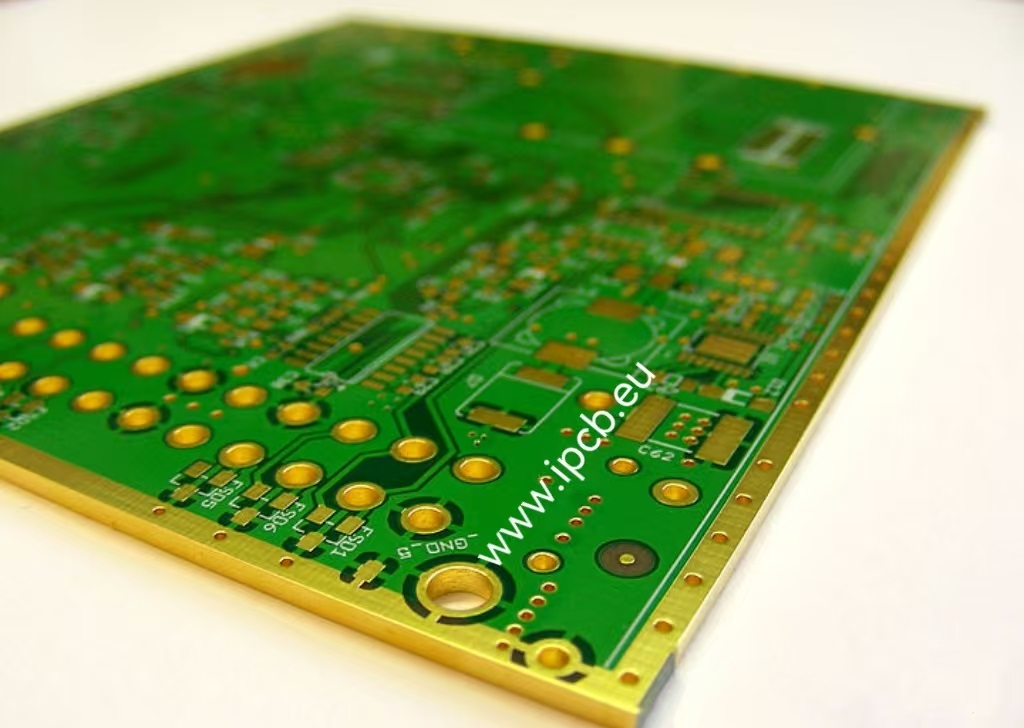

Боковое покрытие печатной платы

6. Предотвращайте повреждение от статического электричества

При обращении с печатными платами статическое электричество может попасть на чувствительные компоненты, а металлическая поверхность помогает поглощать статическое электричество.

7. Нанесение покрытия на боковую сторону печатной платы

* Улучшите показатели электромагнитной совместимости, защитив внутреннюю поверхность многослойных (например, высокочастотных) печатных плат

* Функция охлаждения кромки в качестве дополнительной охлаждающей поверхности может использовать активное рассеивание тепла

* Соединение корпуса

* Соединение платы с платой (см. раздел "половинное отверстие с покрытием")

Это статья о меднении боковой поверхности печатной платы, опубликованная iPCB. Надеюсь, вам понравится.
