ПЕЧАТНАЯ PCB - Шелкоэкран PCB: ключ к сборке

Шелкоэкран ПХД - это процесс нанесения следов чернил на плату для идентификации ее компонентов, предупреждающих символов, испытательных точек, маркировок, логотипов и т.д. Как правило, сторона компонента - это та, которая нанесена производителем. Иногда он появляется в канале пайки, но достижение этого дорого. Шелкоэкран PCB помогает производителям и конструкторам быстро определить макеты компонентов и обеспечивает возможность повторной сборки деталей. Он предоставляет инженерам или техникам инструкции о том, где и как компоненты должны быть размещены на ПХД.

Что такое PCB Шелкоэкран?

Шелкоэкран на ПХД - это слой чернила, напечатанный на поверхности доски. Как правило, он изготовлен из полимерного или керамического материала и применяется с помощью метода шелкографирования. Чернило вынуждено проходить через сетчатый экран, который выступает в качестве шаблона для желаемого узора. Экран размещается на PCB, а чернила наносятся на доску. Стандартные цвета, используемые производителями, включают черный, желтый и белый. При использовании программного обеспечения PCB, общий шрифт может быть использован в конструкции слоя шелкографического. Обычно применяется к верхнему и нижнему слоям доски. Используя шолкографин, текст, этикетки и символы могут быть напечатаны на поверхности PCB, визуально представляя информацию о местоположении компонентов, названиях деталей, номерах компонентов, логотипах брендов и многом другом.

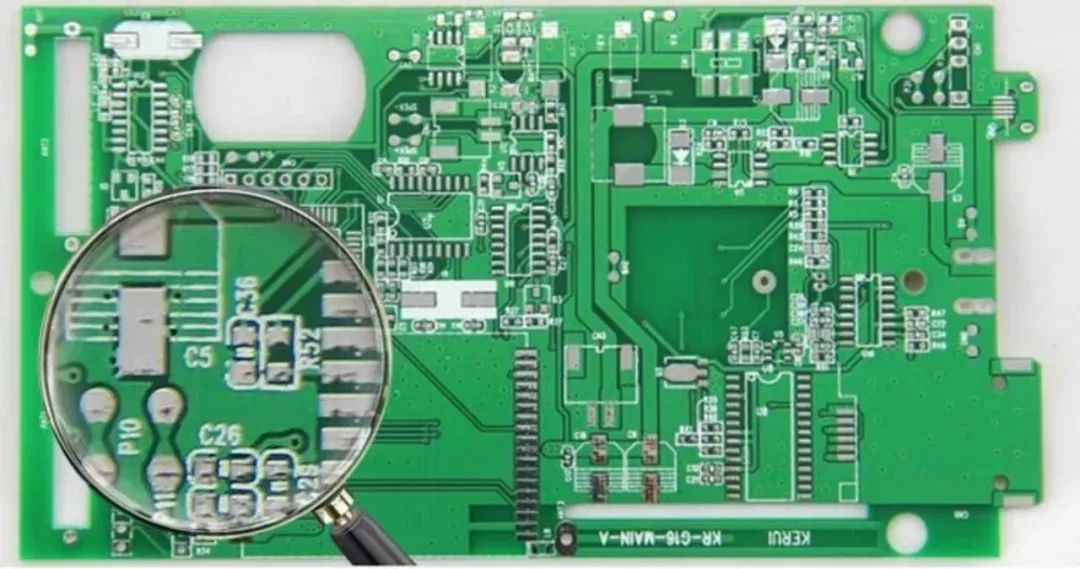

ПКБ Шелкоэкран

Хотя слой шелкографа не влияет на электрическую работу доски, он имеет решающее значение для процессов строительства, испытания и использования доски. Это помогает найти компоненты и обеспечивает, что все аккуратно выравнивается и в правильном направлении. Эта визуальная информация является бесценной для процесса сборки, предоставляя легко понятные подсказки для техников и сборщиков. Теперь, когда вы узнали основы друкованной платы, давайте изучим ее более широкое применение.

Какая информация доступна о PCB шелкоэкран?

Шелксран ПХД может не повлиять на функциональность доски, но ее ценность заключается в информации, которую она предоставляет. Например, он помогает всем:

Предупреждающие символы: идентифицировать предупреждающие символы, которые выделяют высокотемпературные компоненты, требующие внимания пользователя во время эксплуатации.

Полярность: понимание полярности компонентов для правильной установки компонентов. Маркировка штифта обеспечивает информацию об ориентации для точной сборки.

Показатели испытательных точек: Найдите индикаторы испытательных точек на шелкоэкране, чтобы помочь инженерам-конструкторам в испытании и отладке PCB.

Исходный индикатор: уникальные идентификаторы для каждого места сборки на ПХД, которые обозначают компонент исходным индикатором.

Номера: Уникальные номера, найденные на шелкографике ПХД, которые указывают на маркировки производителя, номера версии и т. д.

Символы компонентов: Для специализированных компонентов, таких как диоды и оптокоплеры, символы, напечатанные на шолкографии, обеспечивают точное выравнивание во время установки.

Настройки выключателя: Настройки выключателя по умолчанию указаны на шелкоэкране PCB, повышая удобство использования.

Плотные компоненты: шпильки на шелкоэкране помогают в тестировании и отладке компактных пакетов компонентов, таких как массивы шаричных сеток (BGA).

Устранение неисправностей и ремонт: маркеры с шелковым экраном облегчают идентификацию и поиск отдельных компонентов, ускоряя процесс ремонта.

Производственная документация: маркеры на шелковый экран предоставляют необходимую производственную и сборную документацию, включая уведомления об авторских правах, логотипы компании, даты производства и другие детали контроля качества.

Брендинг: Эти маркировки способствуют эстетике и брендингу ПХД. Сочетание элементов брендинга, логотипов и выбранных цветов повышает общую визуальную привлекательность и профессионализм.
