Технология PCBA - Ключевая роль трафарета для печатных плат в процессе SMT

1. Трафарет печатной платы: определение и основные функции:

В процессах SMT трафарет печатной платы является, казалось бы, простым, но важным компонентом. Это тонкая металлическая пластина, которая была точно протравлена для формирования отверстий, соответствующих контактным площадкам в конструкции печатной платы. Эти отверстия направляют паяльную пасту во время процесса пайки, гарантируя точное нанесение паяльной пасты на указанные контактные площадки на печатной плате, что важно для последующего размещения компонентов и пайки.

2. Существует четыре способа производства трафарета SMT

(1) Трафарет для химического травления

Особенности: Лист трафарета из нержавеющей стали подвергается коррозии агрессивным химическим раствором, чтобы получить отверстие, соответствующее контактной площадке печатной платы.

Производственный процесс: Отрежьте стальной лист соответствующего размера → Очистите → Нанесите фоторезист → Подвергните воздействию ультрафиолета → Проявите и высушите → Химическое травление → Нанесите фоторезист на полоску → Очистите и высушите → Проверьте → Растяните → Упакуйте.

(2) Трафарет для лазерной резки

Особенности: Высокая точность, подходит для SMT-процессов с высокой плотностью межсоединений.

Производственный процесс: Обработка данных → Лазерное сверление → Шлифовка, электрополировка → Проверка → Растяжка → Упаковка.

(3) Трафарет с гальваническим покрытием

Особенности: Гладкая стенка отверстия, подходит для микро- BGA и небольших микросхемных компонентов.

Производственный процесс: Нанесение светочувствительной пленки на подложку → Изготовление оправки → Гальваническое покрытие никелем для создания трафарета вокруг оправки → Снятие и очистка → Проверка → Растягивание → Упаковка.

(4) Трафарет смешанного процесса.

Особенности: Он сочетает в себе множество вышеупомянутых процессов для удовлетворения различных требований к различным компонентам платы в отношении количества олова.

Производственный процесс: Объедините один или два из трех вышеперечисленных процессов обработки стальной сетки для совместного изготовления трафарета.

3. Рекомендации по выбору технологического процесса:

(1) Определите наиболее подходящий производственный процесс в зависимости от типа и распределения компонентов на плате.

(2) Учитывайте эффективность производства и стоимость и выбирайте наиболее подходящий производственный процесс.

(3) Для компонентов с микро- BGA и мелкими чипами лучше всего использовать гальваническую стальную сетку.

(4) Для высокоточных и высокоплотных процессов SMT лучшим выбором является стальная сетка для лазерной резки.

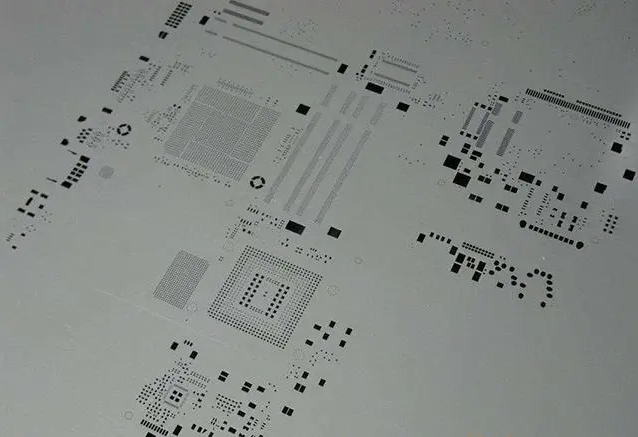

 Трафарет для печатной платы

4. Файлы, необходимые для создания трафарета печатной платы

(1) Файл Gerber: Это стандартный формат обмена данными, который предоставляет подробную информацию о различных элементах печатной платы, таких как линейный слой, слой паяльной маски, слой шелкографии и слой сверления. При изготовлении трафарета требуется, по крайней мере, слой SMT (GTP и GBP), который в основном используется для определения положения и размера подложки.

(2) Файл дизайна печатной платы: В исходном файле печатной платы подробно записана различная информация о печатной плате, такая как положение печатной платы, расположение компонентов и т.д., что обеспечивает точную информацию для изготовления трафарета. Кроме того, вы также можете использовать Mechanical 1 в качестве слоя трафарета, чтобы напрямую различать компоненты patch и plug-in.

(3) Другие связанные файлы: например, файлы CAD (например, *.DWG; .DXF) и файлы, созданные специальным программным обеспечением (например, .SMD). Эти файлы могут включать файлы brd (Cadence Allegro, Eagle), файлы max (Cadence ORCAD), файлы pcbdoc (Altium Designer) и т.д., в зависимости от используемого программного обеспечения для проектирования печатных плат. Эти файлы используются для сохранения и передачи проектных данных.

Вместе эти файлы обеспечивают точность и эффективность изготовления трафаретов, тем самым обеспечивая конечное качество и функциональность печатной платы.

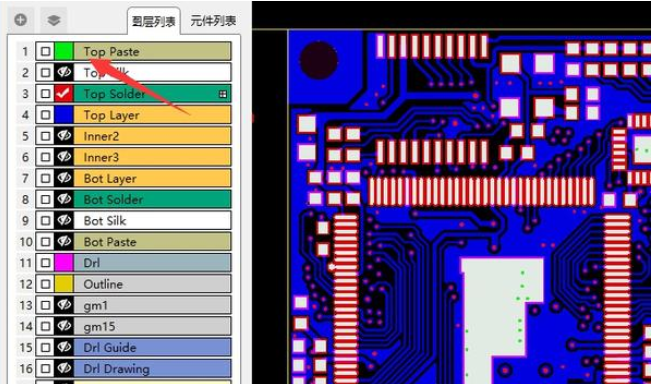

файл для трафарета

5. Как правильно выбрать трафарет

Правильный выбор трафарета имеет решающее значение для обеспечения качества печати паяльной пастой SMT (технология поверхностного монтажа). При выборе трафарета необходимо учитывать несколько факторов:

(1) Выбор материала

Трафареты обычно изготавливаются из нержавеющей стали или других сплавов. Различные материалы отличаются твердостью, коррозионной стойкостью и износостойкостью. Важно выбрать материал, соответствующий конкретному назначению и частоте использования, чтобы обеспечить стабильную и надежную работу с течением времени.

(2) Толщина и размер отверстия.

Толщина и размер отверстия трафарета напрямую влияют на результаты печати паяльной пастой. Как правило, более тонкие трафареты и отверстия меньшего размера обеспечивают более высокую точность печати, но могут увеличить риск засорения. Поэтому необходимо найти баланс между точностью печати и стабильностью работы, чтобы соответствовать конкретным производственным требованиям.

(3) Производственный процесс

Процесс изготовления трафарета влияет на его точность и долговечность. Лазерная резка и электрохимическое травление - это обычные процессы, каждый из которых имеет свои преимущества и недостатки. Выбор производственного процесса должен основываться на конкретных потребностях и сценариях применения, чтобы гарантировать соответствие характеристик трафарета ожидаемым.

(4) Техническое обслуживание и уход

Трафареты требуют регулярной очистки и технического обслуживания для удаления остатков паяльной пасты и загрязнений, поддержания их в хорошем рабочем состоянии. Правильный выбор чистящих средств и методов технического обслуживания может помочь продлить срок службы трафарета и обеспечить стабильную работу.

Всесторонне рассмотрев эти факторы, вы сможете выбрать наиболее подходящий трафарет, тем самым повысив качество и эффективность печати паяльной пастой SMT.

Трафарет для печатных плат - это инструмент в SMT-производстве, который используется для точной печати паяльной пастой на контактных площадках печатных плат. Он изготовлен из тонкой металлической пластины с небольшими отверстиями, через которые подается паяльная паста для получения точного покрытия.
