Пайный шаблон - это шаблон, используемый в процессе SMT (технология поверхностного монтажа). Его основной функцией является точное печатание паевой пасты на ПХД (печатные платы), обеспечивая, чтобы паста наносилась только на компонентные подложки.

Пайковый шаблон - это металлический шаблон, используемый для точной печати пайковой пасты на ПХД во время SMT. Как правило, изготовленный из олова-бронзы или нержавеющей стали, его толщина и диафрагмы точно спроектированы на основе размера подложки PCB и требований к объему паевой пасты. Производственный процесс включает в себя лазерное гравирование или химическое гравирование, чтобы гарантировать, что положение диафрагмы, форма и размер точно соответствуют конструкции.Во время пайки шаблон размещается на поверхности ПХД, а пайная паста равномерно наносится с помощью струйного принтера, образуя пайные удары, которые затем используются для размещения компонентов и пайки повторного потока. В настоящее время наиболее популярные платы, за исключением плат питания, используют технологию поверхностного монтажа (SMT). Эти ПХД имеют многочисленные этикетки (т.е. без виас). Отдырки в шаблоне точно соответствуют компонентным подложкам на ПХД. Ручная печать паевой пасты включает горизонтальное нанесение полужидкой, полутвердой паевой пасты через отверстия в шаблоне на ПХД. Затем компоненты устанавливаются с помощью машины для размещения, за которой следует повторная пайка. Конечным продуктом является плата PCBA (сборка печатных плат)!

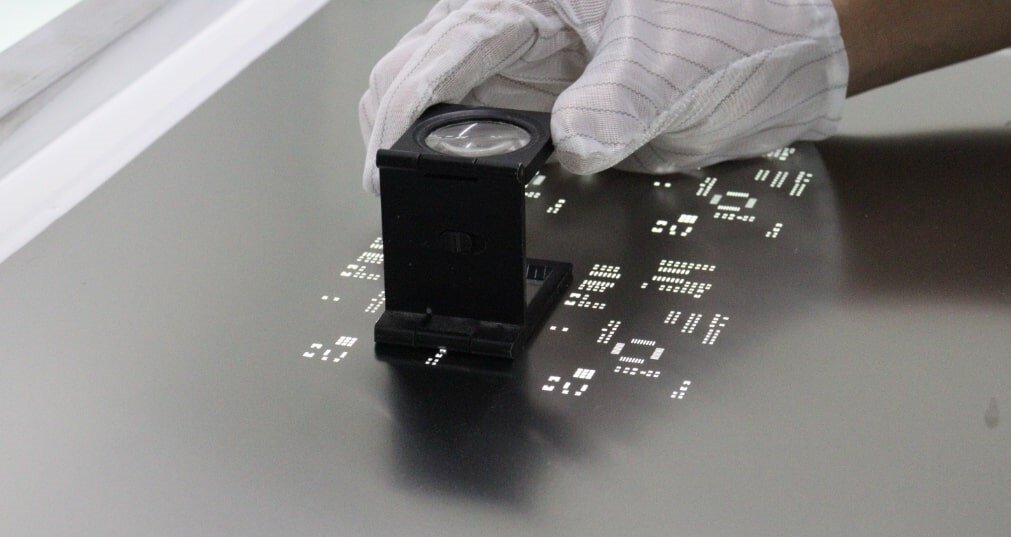

паять шаблон

Общие типы: Лазерные трафареты: изготовлены с использованием технологии лазерной резки, они предлагают высокую точность и подходят для сложных печатных плат.

Химически гравированные трафареты: изготовлены с использованием технологии химического гравирования, они относительно недороги и подходят для простых печатных плат.

Электроформационные шаблоны: изготовлены с использованием технологии электроформления, они предлагают отличную долговечность и точность и подходят для требовательных печатных плат.

На качество шаблонов ПХД влияют следующие факторы:

1. Производственный процесс. Ранее мы обсуждали процесс изготовления шаблонов. Мы знаем, что лучшим процессом является электрополирование шаблона после лазерной резки. Как химическое гравирование, так и электроформление включают в себя такие процессы, как подготовка пленки, воздействие и развитие, которые склонны к ошибкам. На электроформление также влияет неравномерность субстрата.

2. Используемые материалы: К ним относятся рамка шаблона PCB, экран, стальный лист и клей. Рама шаблона ПХД должна быть в состоянии выдержать определенное количество напряжения и поддерживать хорошую ровность. Полиэстерная сетка экрана предпочтительна, поскольку она поддерживает стабильное напряжение со временем. Предпочитается стальный лист 304, а матовая отделка более благоприятна для прокатки паевой пасты (клея), чем зеркальная отделка. Клей должен быть прочным и устойчивым к коррозии.

шаблон

3. Дизайн диафрагмы: Качество дизайна диафрагмы оказывает наибольшее влияние на качество шаблона PCB. Как обсуждалось ранее, конструкция диафрагмы должна учитывать производственный процесс, соотношение аспектов, соотношение площади и эмпирические данные.

4. Данные о производстве: Полнота данных о производстве также влияет на качество шаблона ПХД. Чем более полные данные, тем лучше. Кроме того, когда существует несколько источников данных, следует четко определить, какой из них следует использовать. Кроме того, в целом, создание шаблона из файла данных минимизирует ошибки.

5. Использование: Правильные методы печати поддерживают качество шаблона. Напротив, неправильные методы печати, такие как чрезмерное давление или неравномерный шаблон ПХД или ПХД во время печати, могут повредить шаблон.

6. Чистка: Пайная паста (клей) быстро закрепляется. Если не очистить своевременно, он может забить открытия для шаблона, что затрудняет следующий процесс печати. Поэтому шаблон PCB следует очистить сразу же после удаления из машины или через час без печати паевой пасты на принтере.

7. Хранение: шаблоны должны храниться в определенных районах и не случайно размещаться для предотвращения случайного повреждения. Кроме того, шаблоны ПХД не должны складываться друг на друга, так как это затрудняет обработку и может вызвать изгибание рамы шаблона.

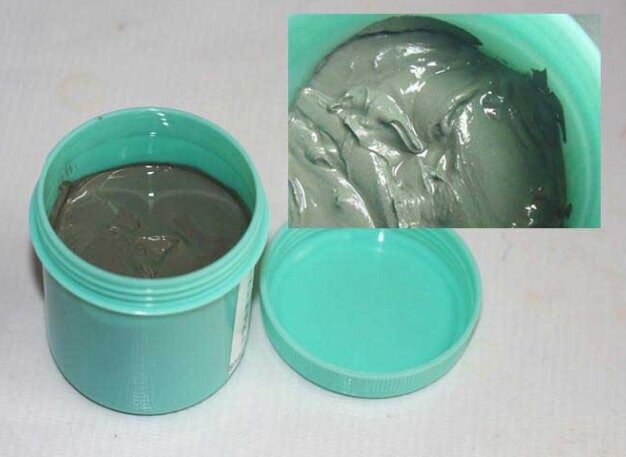

Пайная паста выглядит так:

пая

Перед размещением пайковая паста печатается на поверхности подложки PCB с помощью лазерного шаблона SMT (шаблон является фиксированным количеством, а партийная печать повышает эффективность).

Пайный шаблон играет решающую роль в производственном процессе SMT. Во-первых, очищенную и поверхностно обработанную ПХД помещают под шаблон, чтобы подготовить ее для печати паевой пасты. Впоследствии пайная паста равномерно наносится на отверстия шаблона с помощью специализированной скребки, отлагая ее точно на подложки ПХД, чтобы обеспечить последующую точность размещения. Далее размещающая машина, в соответствии с настройками программы, точно размещает различные электронные компоненты на паевую пасту, образуя первоначальную структуру сборки. Затем ПХД входит в печь повторного потока, где пайная паста плавится при высоких температурах, образуя безопасное электрическое и механическое соединение. Наконец, PCBA подвергается всеобъемлющей проверке с помощью автоматизированной оптической проверки (AOI), рентгеновской проверки и функционального тестирования для обеспечения качества и надежности продукции. Весь этот процесс является эффективным и точным, и является ядром современного производства электроники.

Как незаменимое звено в производственной цепочке SMT, паевые шаблоны с точностью, эффективностью, повторяемостью и гибкой настройкой являются ключевыми инструментами для улучшения качества PCBA и снижения затрат.
