Технология PCB - Введение в материал подложки печатной платы

Материалы для подложек печатных плат подразделяются на 94HB, огнестойкие плиты (94VO, FR-1, FR-2), наполовину из стекловолокна (22F, CEM-1, CEM-3), полностью из стекловолокна (FR-4).

Характеристики FR-1: 1.лист не содержит галогенов, что способствует защите окружающей среды, 2. высокая устойчивость к протеканию (600 вольт или более, необходимо предъявлять особые требования), 3.подходящая температура штамповки 40 ~ 70 ℃, 4.кривизна дуги, коэффициент искажений небольшой и стабильный..

Характеристики FR-2: 1. превосходная устойчивость к следам утечки (выше 600 В), 2. низкая стоимость и широкий диапазон использования, 3. отличная влагостойкость и термостойкость, 4.подходящая температура штамповки 40-70 ° C, 5.малая и стабильная кривизна дуги и скорость скручивания, 6. превосходная стабильность размеров.

Характеристики CEM-3: 1. отличная обрабатываемость, возможность штамповки 1. электрические характеристики эквивалентны FR-4, технология обработки такая же, как у FR-4, скорость износа сверла меньше, чем у FR-4, 2. многоуровневая устойчивость к следам утечки (CTI175V, CTI300V, CTI600V), 3. соответствует требованиям спецификации IPC-4101A.

рактеристики FR-4.1. Подложка не содержит галогенов, 2. Небольшая и стабильная кривизна изгиба и скорость скручивания, 3. Отличная стабильность размеров.

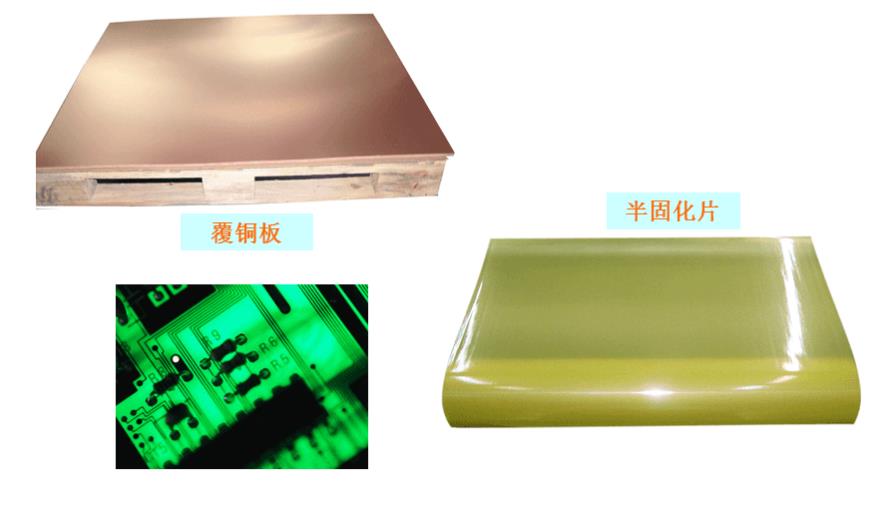

Материалы подложки для печатных плат

Используются следующие модели медных панелей с бумажным покрытием

Материал KB-3152 FR-1

Это медный ламинат на основе фенольной смолы на бумажной основе, не содержащий галогенов и сурьмы, разработанный в целях защиты окружающей среды, который позволяет избежать образования токсичных веществ и газов при сгорании галогена и сурьмы, содержащихся в картоне. Он обладает высоким коэффициентом утечки (более 600 вольт) и подходит для низкотемпературной штамповки.

Материал KB-3151S FR-1

Это медный ламинат на основе фенольной смолы на бумажной основе, разработанный для удовлетворения потребностей прецизионных печатных плат, таких как автоматические вставки высокой плотности и технология склеивания стружки с поверхностью деталей. Он обладает отличной стойкостью к миграции серебра и электрическими характеристиками во влажной среде.

Датчики KB-3150/KB-3151

Это недавно разработанный медный ламинат на основе фенольной смолы на бумажной основе, предназначенный для изготовления прецизионных печатных плат, таких как автоматические вставки высокой плотности и технология склеивания стружечных деталей с поверхностью. Он обладает высоким коэффициентом герметичности (более 600 В) и подходит для низкотемпературной штамповки.

Принтер KB-3150 FR-1

Фр-1 - это изолирующий ламинат на основе фенольной смолы на бумажной основе, разработанный для изготовления прецизионных компонентов, таких как корпуса выключателей (например, кнопочных выключателей). Он обладает отличной огнестойкостью и стабильностью размеров и подходит для низкотемпературной штамповки.

Управляющий листовой компьютер FR-4

Наполовину отвержденный лист изготавливается путем отверждения стеклоткани класса "Е", пропитанной огнезащитной эпоксидной смолой, до стадии "В" при точном контроле температуры и веса, что обеспечивает стабильные реологические свойства при изготовлении многослойных печатных плат.

Датчик KB-7150 CEM-3

Ламинат на основе композита с медным покрытием, который можно использовать вместо фр-4 для одно - и двухсторонних печатных плат, отличается хорошей технологичностью, надежностью металлизированных отверстий и устойчивостью к воздействию влаги и тепла.

Датчик KB-6167 FR-4

Это ламинат на основе эпоксидной стеклоткани с отличной термостойкостью и механическими характеристиками. Его можно использовать для печатных плат, требующих высокой плотности и отличной термостойкости

Датчик KB-6165 FR-4

Используется в компьютерах и периферийных устройствах, коммуникационном оборудовании, приборах и счетчиках, оборудовании для автоматизации делопроизводства и т.д.

Датчик KB-6164 FR-4

Это ламинат на основе эпоксидной стеклоткани с такими же характеристиками и функцией защиты от ультрафиолетового излучения, как и у КВ-6160, который подходит для производства печатных плат с функцией защиты от ультрафиолетового излучения и Аой.

Датчик KB-6162 FR-4

Это экологически чистая стеклоткань на основе эпоксидной смолы, не содержащая галогенов, сурьмы, красного фосфора и других токсичных компонентов, которая используется в компьютерах, компьютерной периферии, мобильных телефонах, видеокамерах, телевизорах, игровых приставках и так далее.

Датчик KB-6160/6160C FR-4

Ламинаты на основе эпоксидного стеклотканевого материала с функцией защиты от ультрафиолетового излучения и другими характеристиками, эквивалентными КБ-6150, подходят для печатных плат с одновременными требованиями к ультрафиолетовому излучению и Аой.

Датчик KB-6150/6160 FR-4

Используется в мобильных телефонах, компьютерах, инспекционном оборудовании, видеомагнитофонах, телевизорах, военной технике и системах наведения.

Датчик KB-6150/6150C FR-4

Это ламинат на основе эпоксидного стеклоткани, который можно использовать в качестве одно- и двухсторонних печатных плат и многослойных схем. Он обладает хорошей огнестойкостью и стабильностью размеров.

КБ-6050/606Х

Подходит для многослойного прессования печатных плат.

KB-5152 (максимальный размер: 22F)

Используется в мониторах, видеомагнитофонах, платах питания, промышленных приборах, цифровых рекордерах и т.д.

Датчик KB-5150 CEM-1

Это композитный ламинат, покрытый медью, который сочетает в себе хорошую обрабатываемость бумажной основы с механическими и диэлектрическими характеристиками стеклотканевой основы и подходит для высокочастотных печатных плат и печатных плат с печатной платой, требующих процесса штамповки.
