ПЕЧАТНАЯ PCB - Объясненные типы подложек печатных плат

Выбор типа подложки для печатных плат зависит от ряда факторов, включая область применения, стоимость, требования к производительности и производственный процесс.

1.Жесткие печатные платы

Жесткая печатная плата - один из наиболее распространенных типов подложек PCBA, который изготавливается из жесткого материала (например, FR4), обладающего превосходной механической прочностью и стабильностью. Жесткие подложки подходят для большинства электронных устройств, таких как компьютеры, устройства связи и бытовая электроника.Они могут содержать сложные схемы и компоненты и обеспечивать стабильные электрические характеристики.Процесс производства жестких подложек разработан на высоком уровне, а цена относительно низкая, что подходит для электронных изделий среднего и высокого класса.

2.Гибкая печатная плата

Гибкая печатная плата - это тип подложки для печатных плат, изготовленной из гибких материалов, обладающих отличной гибкостью и складываемостью.Обычно они тоньше и легче жестких подложек и подходят для приложений, требующих большего веса и объема, таких как мобильные устройства, носимые устройства и автомобильная электроника.Гибкие подложки могут быть выполнены в трех измерениях и могут сгибаться, что обеспечивает большую свободу проектирования.Однако процесс изготовления гибких печатных плат является более сложным и дорогостоящим.

3.Жесткие гибкие печатные платы

Печатная плата Rigid-Flex представляет собой комбинацию жесткой и гибкой подложек с преимуществами обеих.Она состоит из жестких и гибких слоев, расположенных крест-накрест, что в определенной степени удовлетворяет требованиям сложной проводки и обеспечивает гибкость.Жесткие гибкие печатные платы широко используются в приложениях, требующих как жестких, так и гибких соединений, таких как складные сотовые телефоны, медицинские приборы и аэрокосмическая электроника. Однако процесс изготовления жестких гибких печатных плат является более сложным и относительно дорогостоящим.

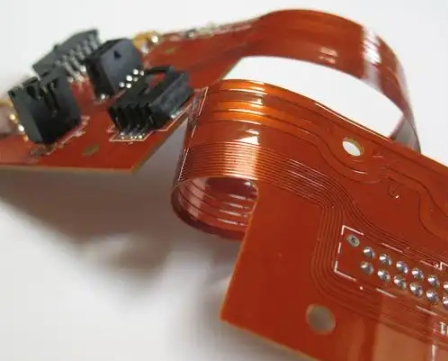

жесткая гибкая доска

4. Печатная плата HDI

Печатная плата High-Density Interconnect - это подложка для печатной платы, которая обеспечивает высокую плотность проводки на относительно небольшой площади.В ней используются тонкие линии, межстрочные интервалы и сквозные отверстия для достижения более высокой плотности компонентов и лучшей производительности передачи сигнала.Печатные платы HDI подходят для приложений, требующих высокоскоростной передачи сигнала и миниатюрных конструкций, таких как мобильные устройства, высокопроизводительные компьютеры и коммуникационное оборудование.Печатные платы HDI относительно дороги из-за более сложного производственного процесса.

5. Печатная плата RF

Радиочастотные печатные платы - это подложки для печатных плат, специально разработанные для передачи и обработки радиочастотных сигналов.В них используются специальные материалы и технологии подключения для обеспечения стабильности и низких потерь в высокочастотном диапазоне.Радиочастотные печатные платы широко используются в беспроводной связи, радиолокационных системах и спутниковой связи.Из-за особых требований к дизайну и выбору материала радиочастотные печатные платы относительно дороги в производстве.

6. Печатная плата с металлическим сердечником

Печатная плата с металлическим сердечником - это печатная плата с металлическим слоем, нанесенным на поверхность жесткой подложки.Этот тип подложек обеспечивает отличные тепловые характеристики и подходит для применений, требующих высокой мощности и высоких температур, таких как светодиодное освещение, силовые модули и автомобильная электроника.Печатные платы с металлическим сердечником обладают хорошей теплопроводностью и механической прочностью, но более дороги в изготовлении, чем другие типы подложек.

7. Печатная плата из толстой меди

Толстая медная печатная плата - это тип подложки PCBA с высокой толщиной слоя меди.Они подходят для применений, требующих работы с большими токами и высокой мощностью, таких как системы управления аккумуляторами электромобилей, промышленное оборудование управления и системы электроснабжения.Толстые медные печатные платы обладают низким сопротивлением и хорошим отводом тепла, но они более дорогие из-за особых производственных процессов и требований к материалам.

Существует множество типов подложек для печатных плат, которые можно выбирать с учетом требований к области применения, стоимости и производительности, чтобы обеспечить идеальное сочетание дизайна и функциональности электронного изделия.По мере развития технологий подложки для печатных плат будут продолжать совершенствоваться, чтобы соответствовать более высоким требованиям электроники будущего.
