Vias являются важной частью многослойных ПХД, PCB vias являются проводящими каналами, используемыми для соединения различных слоев линий медной фольги. Обычно многослойная структура, обычная, такая как двухслойная доска, четырехслойная доска и даже до десятков слоев. Между этими слоями виты играют роль проводящего моста. Это путем сверления отверстий в плате, а затем в стене отверстия медное покрытие и образование проводящего канала. Форма виас может быть круглой, овальной и т.д., но наиболее распространенной является круглая.
ПХД над отверстием из процесса можно разделить на три категории: слепые vias, погребенные vias и через vias.
Слепые Vias:
Слепые vias являются своего рода проходящим отверстием, которое соединяет только поверхностный слой ПХД и слой в середине, и он не проникает во всю ПХД. поэтому слепые виасы очень практичны в конструкции многослойной платы, особенно в конструкции высокоплотного взаимосоединения (HDI) могут сэкономить место. Однако, поскольку процесс бурения для слепых проездок более сложный, они более дорогие по сравнению с проездными отверстиями.
Похороненный Виас:
Похороненные виты полностью скрыты внутри слоев ПХД и соединяют два или более внутренних медных слоев ПХД. Идеально подходит для ПХД высокой плотности с большими ограничениями пространства.
Через:
Проходящие отверстия являются наиболее распространенным типом проходящих отверстий в ПХД. Он создается путем сверления отверстия в ПХД и заполнения его электропроводным материалом, таким как медь.
Через проходы обычно используются для соединения компонентов с другими слоями ПХД и для обеспечения структурной поддержки. Через vias сверляются сверху вниз PCB. Когда вы подвергаете голую ПХД воздействию солнца, проходящее отверстие позволяет проходить солнечный свет.

PCB через
PCB через функции
Маршрутизация сигнала:
Большое количество ПХД используют через vias для маршрутизации сигнала. Более толстые доски используют погребенные или слепые виа, а более легкие доски используют микровиа.
Проводка питания:
Также можно использовать слепые проходы, но проходящие отверстия в большинстве плат ПХД ограничиваются широкими проходами для маршрутизации электроэнергии и наземной сети.
Маршрутизация бегства:
Большие компоненты поверхностного монтажа (SMT) в основном используют проходящие отверстия для маршрутизации выхода. Микровиа или слепые виа чаще всего используются для маршрутизации бегства, но внутренние виа могут использоваться для твердых пакетов, таких как BGA с высоким количеством штифтов.
Связи
Проходящие отверстия или слепые проездки могут использоваться для обеспечения нескольких соединений с плоской поверхностью. Например, полоса металла с зашитыми витами вокруг чувствительной к схеме области соединяет ее с плоскостью земли, чтобы обеспечить защиту от ЭМИ.
Теплопроводство
Проходящие отверстия могут использоваться для передачи тепла из компонента через внутренний плоский слой, к которому он соединен. Как правило, термические проездки требуют плотной концентрации слепых или проездных проездок, где эти проездки должны быть расположены в паевых подложках этих устройств.

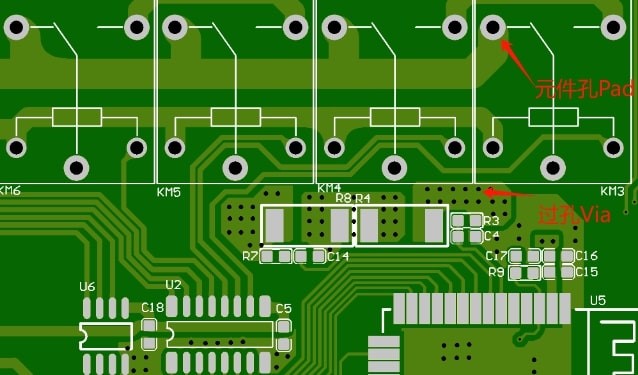

В чем разница между PCB Via и PCB Pad?
В ПХД, vias классифицируются как Via и Pad и не должны смешиваться. Vias обычно играют роль двустороннего проводства, процесс обычно выбирается для покрытия обработки масла. Pads обычно предназначены в качестве отверстий для плагина, используемых при плагинной пачке. Если смешанное использование Via и Pad, одна ситуация состоит в том, что атрибут Via ошибочно используется в качестве Pad в пакете плагина. В одном случае свойство Via ошибочно используется в качестве Pad в пакете плагинов. Когда вы выбираете масло для покрытия Via, отверстие для подключения будет покрыто или заблокировано чернилами, и размер не может быть эффективно контролирован. Другая ситуация ошибочно используется как подушка как отверстие, тогда программное обеспечение автоматически закрывает окно отверстия, не может быть эффективно распознано, что приведет к необходимости покрыть масло над отверстием не может покрыть масло.
