ПЕЧАТНАЯ PCB - Проверка PCBA AOI

AOI, Automated Optical Inspection, AOI обладает функциями проверки компонентов, проверки печатных плат, проверки припаянных компонентов и т. д. Он основан на оптическом принципедля обнаружения распространенных дефектов, встречающихся при производстве паяльного оборудования. Распространенный метод проверки в производстве SMT в основном осуществляется

через камеру и технологию обработки изображений для обнаружения позиции размещения компонентов на печатной плате, формы паяных соединений и дефектов в припойном膏糊 и т. д.

AOI-проверка может осуществлять проверку качества платы в реальном времени на производственной линии, чтобы повысить эффективность производства и качество пайки, обеспечивая

качество продукции. AOI — это распространенный метод проверки, используемый в производстве SMT: он в основном используется для обнаружения позиции размещения компонентов

на печатных платах, формы паяных соединений и наличия дефектов в припойном с помощью камер и технологии обработки изображений.

Зачем нам нужен AOI?

С развитием производства печатных плат, проектирование печатных плат (PCB) тенденциозно переходит к высокоплотному межсоединению, то есть реакция на заметные изменения размеров печатной платы заключается в уменьшении их размера. В печатной плате содержится сотни тысяч точек пайки, что очень легко может привести к проблемам. Чтобы минимизировать вероятность возникновения проблем, ручная проверка больше не является эффективным решением. С ростом спроса на продукцию на рынке, чтобы обеспечить высокое качество продукции, необходимо очень быстрое и надежное средство для вывода качественной продукции на рынок. Автоматизированная оптическая проверка (АОП) является важным инструментом в комплексной стратегии тестирования электроники, обеспечивая минимальные затраты за счет раннего обнаружения дефектов на производственной линии.

AOI использует визуализацию для мониторинга печатных плат на наличие дефектов. Они могут обнаруживать поверхностные дефекты, такие как узелки, царапины и разводы, а также более распространенные дефекты размеров, такие как обрывы цепей, короткие замыкания и истончение припоя. Они также способны выявлять неправильные компоненты, отсутствующие компоненты и неправильно установленные компоненты. В результате AOI могут выполнять все визуальные проверки, которые ранее проводились ручными операторами, и делать это гораздо быстрее и точнее. Это достигается за счет использования системы зрения для сканирования поверхности платы. Система освещается несколькими источниками света и использует одну или несколько камер высокого разрешения. Таким образом, оборудование AOI может создать изображение печатной платы.

AOI-проверка PCBA

TСистема сбора изображений для AOI состоит из трех основных компонентов: системы фотоэлектрического преобразования камеры, системы освещения и системы управления. Компоненты и элементы, которые можно проверить с помощью AOI:

1. Обнаруживаемые типы компонентов

Прямоугольные чиповые компоненты (0805 или крупнее): AOI может обнаружить эти компоненты и определить наличие дефектов, таких как плохая пайка, обратная полярность, перевернутый компонент и т.д.

Цилиндрические чиповые компоненты: AOI способен обнаруживать эти компоненты и определять наличие дефектов, таких как плохое припойное соединение, обратная полярность, перевернутый компонент и т.д.

Электролитические конденсаторы тантала: AOI способен обнаружить полярность конденсаторов тантала и определить наличие проблем, таких как плохое пайление.

Катушки: AOI способен обнаруживать проблемы в катушках, такие как плохая пайка, обратная полярность и т. д.

Транзисторы: AOI может определить полярность транзисторов и выявить такие проблемы, как плохая пайка.

Массив: AOI способен определить полярность массивов и выявить такие проблемы, как плохая пайка.

QFP, SOIC (шаг 0,4 мм или больше): AOI способен обнаружить полярность этих компонентов, а также наличие проблем, таких как плохая пайка.

Коннекторы: AOI способен обнаруживать полярность коннекторов и наличие проблем, таких как плохая пайка.

Компоненты неправильной формы: AOI способен обнаруживать эти неправильные по форме компоненты на такие проблемы, как плохое пайление и обратная полярность.

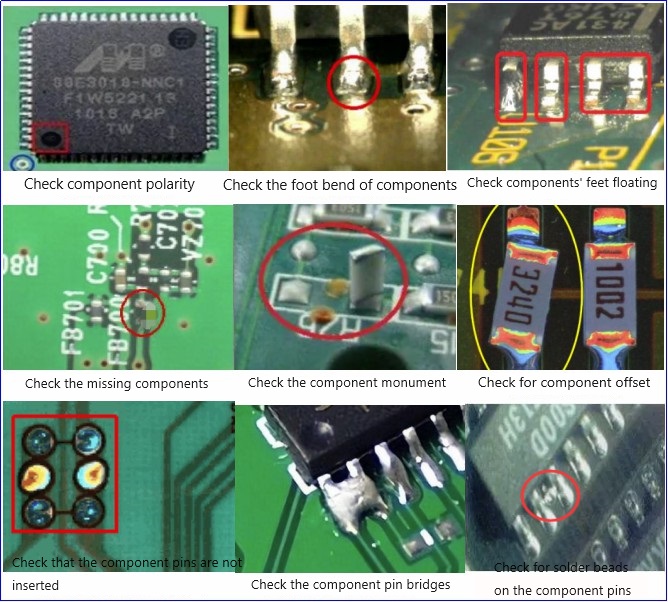

2. Обнаруживаемые предметы

Нет компонентов: AOI может обнаружить отсутствие компонентов на PCBA, независимо от типа PCBA.

Несоосный (отсоединенный): AOI может обнаружить, центрированы ли компоненты или нет, а также наличие ситуации отсоединения.

Обратная полярность: AOI может обнаружить, правильна ли полярность компонента, и есть ли ситуация с обратной полярностью.

Вертикальный: AOI способен обнаружить, находятся ли компоненты в вертикальном положении, а также выявить такие проблемы, как плохая пайка.

Разрыв припоя: AOI может обнаружить наличие разрыва припоя.

Переворот компонента: AOI может обнаружить, перевернут ли компонент, то есть, имеют ли верх и низ различные характеристики.

Неправильно обозначенные компоненты: AOI может обнаружить, есть ли различия в характеристиках между компонентами, а также наличие ситуации с ошибочным обозначением.

Меньше олова: AOI может обнаружить, есть ли меньше олова.

Искривленные штифты: AOI может обнаружить наличие ситуации с искривленными штифтами.

Непрерывная пайка: AOI может обнаруживать непрерывную пайку толщиной 20 мкм и более.

Отсутствие припоя: AOI может обнаружить, есть ли припоя.

Более в AOI может обнаружить, есть ли больше в ситуации.

В заключение, AOI использует высокоскоростную и высокоточную технологию обработки изображений для автоматического обнаружения различных типов монтажных ошибок и дефектов пайки на печатных платах, включая как высокоплотные мелкошаговые платы, так и низкоплотные крупноформатные платы, и может предоставить решения для inline-проверки, чтобы повысить производительность и качество пайки. Хорошее управление процессом достигается за счет использования AOI в качестве инструмента для уменьшения дефектов, позволяющего выявлять и устранять ошибки на ранних этапах сборки. Раннее обнаружение дефектов предотвратит отправку бракованных плат на последующие этапы сборки, а AOI снизит затраты на ремонт, избегая списания неисправимых плат. AOI также обладает преимуществами простоты использования, легкости настройки и не требует написания алгоритмов для визуализационной системы.
