Технология PCBA - Способ ремонта платы PCBA

В процессе производства печатных плат из-за неправильной работы персонала или проблем с качеством данных часто появляются дефектные печатные платы. В это время необходимо проводить техническое обслуживание неисправных печатных плат. На заводах по производству печатных плат PCBA обычно работают инженеры по техническому обслуживанию печатных плат, которым необходимо соблюдать определенные процедуры технического обслуживания при выполнении технического обслуживания печатных плат.

Процесс технического обслуживания печатных плат заключается в следующем

Визуальный осмотр платы PCBA → измерение всей мощности → проверка неисправности → ремонт в соответствии с неисправным явлением → самопроверка после ремонта → проверка тестового оборудования → визуальный осмотр и всесторонняя проверка

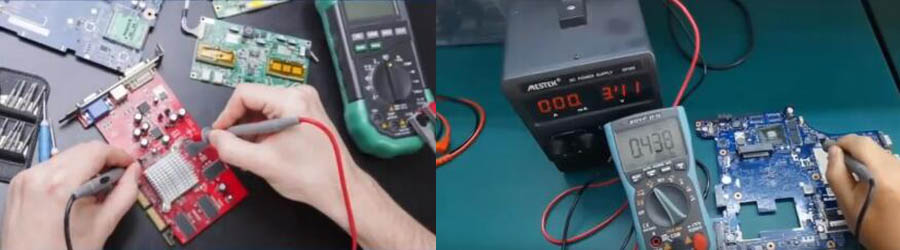

Инструменты, необходимые для обслуживания платы PCBA, включают осциллограф, цифровой амперметр, паяльник с постоянной температурой, тепловую пушку, плоскогубцы с острым концом, диагональные кусачки и пинцет.

1.Визуальный осмотр платы PCBA

В основном проверьте плату PCBA на наличие явных дефектов. Например: короткое замыкание, сварка вхолостую, недостающие детали, изменение полярности компонентов, подгорание неправильных деталей.

2.Измерьте всю мощность

В основном используется для определения наличия короткого замыкания на землю.

3.Проверка при плохом включении питания

После включения питания прибор повторно проверяет неисправность.

4.Ремонт в соответствии с дефектами

Ремонт в соответствии с явлением неисправности и принципом замыкания.Для проекта доступны инструкции по техническому обслуживанию.

5.Самоконтроль после технического обслуживания

После технического обслуживания необходимо самостоятельно проверить часть технического обслуживания. В основном проверяются: короткое замыкание, виртуальная сварка, сварные швы, сварочный шлак и внешний вид сварных соединений.

6.Проверка тестового устройства

Используйте тестовое устройство для проверки правильности технического обслуживания печатной платы.

7.Всесторонний визуальный осмотр

Всесторонний осмотр отремонтированного изделия.Ремонтируя неисправные печатные платы PCBA, мы можем сократить количество отходов печатных плат и затраты на заводское производство.

Краткое описание метода ремонта платы PCBA

Сначала осмотрите, а затем протестируйте: сначала проведите визуальный осмотр платы PCBA, подлежащей ремонту, при необходимости используйте увеличительное стекло для наблюдения.

Сначала снаружи, а затем внутри: если позволяет ситуация, лучше всего использовать хорошую печатную плату для ремонта в качестве эталона, а затем использовать функцию сканирования двойной кривой "VI" тестера на двух платах, чтобы проверить преимущества и недостатки сравнения.Начальная точка сравнения может начинаться с разъема на плате PCBA, а затем проходить от внешней стороны к внутренней части устройства сравнения, особенно для измерения емкости.Это компенсирует сложность измерения утечки конденсатора на проводах мультиметра.

Сначала просто, затем сложно. Для улучшения результатов тестирования перед проведением функциональных тестов в режиме онлайн на платах PCBA необходимо выполнить некоторую технологическую обработку отремонтированных печатных плат, чтобы свести к минимуму влияние различных помех на процесс тестирования.

Ниже приведены конкретные меры

1.Предварительная подготовка к тестированию: Для электролитических конденсаторов большой емкости следующий отрезок должен быть припаян открытым, поскольку зарядка и разрядка конденсаторов большой емкости также будут создавать помехи.

2.Протестируйте оборудование методом исключения: При тестировании оборудования в режиме онлайн или в сравнительных тестах непосредственно подтвердите и запишите результаты тестирования всего оборудования, прошедшего тестирование.Если тест не прошел, повторите тестирование.Если оно по-прежнему не прошло, вы можете сначала подтвердить результаты тестирования.

Вот IPCB делится методами ремонта платы PCBA, я полагаю, что после того, как вы поймете принцип ремонта, ремонт платы PCBA станет более удобным.
