ПЕЧАТНАЯ PCB - ​ Покрытие PCBA

В современном быстро развивающемся технологическом мире сборки печатных плат (PCBA) служат основой практически всех электронных устройств. Эти сложные сборки являются

основой, на которой функционируют современные гаджеты, и обеспечение их долговечности имеет решающее значение. Один из способов повышения долговечности и надежности

ПХБА - это применение защитного слоя, известного как покрытие ПХБА. Этот процесс не только защищает электронные компоненты от экологических напряжений, но и повышает

общую производительность устройства. В этой статье мы рассмотрим важность покрытия PCBA, различные виды доступных покрытий и их преимущества.

Что такое покрытие PCBA?

Покрытие PCBA относится к процессу нанесения тонкого слоя защитного материала на поверхность сбора печатной платы. Это покрытие защищает ПХБА от факторов окружающей

среды, таких как влага, пыль, химические вещества и экстремальные температуры. Защитный слой также выступает в качестве барьера от физического повреждения, улучшая надежность

и срок службы сборки.

Существует несколько типов покрытий PCBA, каждый из которых имеет уникальные свойства, адаптированные к различным приложениям. Некоторые из наиболее распространенных

покрытий включают конформальное покрытие, горшковое покрытие и инкапсуляцию, каждый из которых обеспечивает различный уровень защиты в зависимости от среды, в которой

работает устройство.

Почему PCBA покрытие важно?

Основной целью покрытия ПХБА является защита платы от экологических опасностей, которые могут поставить под угрозу ее функциональность. Многие электронные устройства

подвергаются жестким условиям, включая колебания температуры, влажность и химическое воздействие. Без защитного покрытия ПХД и ее компоненты могут коррозировать или

повреждаться, что приводит к повреждению устройства.

Кроме того, по мере того, как электроника продолжает миниатюризироваться, компоненты размещаются ближе друг к другу на плате, увеличивая риск короткого замыкания.

Покрытия обеспечивают изоляцию между этими компонентами, снижая вероятность электрических шортов и улучшая общую надежность сборки.

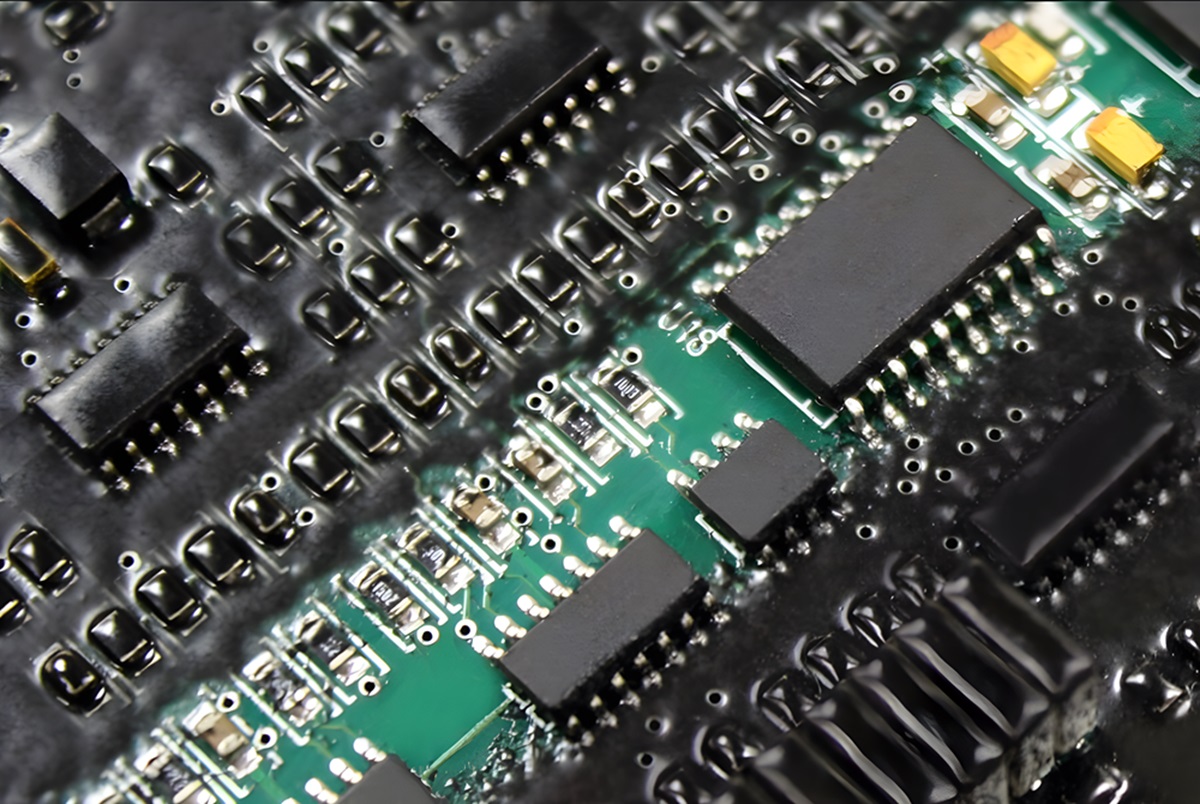

Черное конформальное покрытие

Типы покрытий PCBA

Существует несколько общих типов покрытий, используемых в производстве ПХБА. Каждый предлагает различные преимущества, в зависимости от конкретного приложения и

условий окружающей среды, с которыми будет сталкиваться сборка.

1. Соответствующее покрытие

Конформное покрытие является наиболее широко используемой формой защиты PCBA. Это тонкий, легкий слой материала, который соответствует форме ПХД и ее компонентов.

Этот тип покрытия обычно наносится в жидкой форме, либо путем распыления, погружения или щетки. После нанесения он вытверждается в защитный слой, который защищает

доску от влаги, пыли и химического воздействия.

Общие материалы, используемые для конформальных покрытий, включают акрил, силикон, эпоксидный и полиуретан. Каждый материал обеспечивает различную степень защиты.

Например, акриловые покрытия легко наносить и перерабатывать, но могут не обеспечить достаточной устойчивости к экстремальным температурам или растворителям. С другой

стороны, силиконовые покрытия отличаются в высокотемпературных условиях и предлагают отличную гибкость, что делает их идеальными для применений, связанных с тепловым

расширением.

2. Потинг

Потинг включает в себя покрытие всей ПХБА в толстый слой защитного материала. Эта техника обеспечивает более высокий уровень защиты, чем конформальное покрытие,

поскольку она полностью окружает доску и компоненты, предлагая повышенную устойчивость к вибрации, удару и химическому воздействию. Потинг обычно используется в

суровых промышленных условиях, где ПХБА может подвергаться механическому напряжению или экстремальным погодным условиям.

Материал для горшка обычно представляет собой двухчасточное соединение, такое как эпоксидный или силиконовый, которое вытверждается в жесткую или гибкую форму в

зависимости от потребностей приложения. Хотя покрытие обеспечивает отличную защиту, оно может затруднить переработку или ремонт сборки, поскольку покрытие должно

быть удалено, прежде чем можно сделать любые корректировки.

3. Инкапсуляция

Инкапсуляция похожа на горшковое покрытие, но обычно включает в себя более легкий слой защитного материала. Вместо того, чтобы полностью инкапсулировать PCBA,

инкапсуляция охватывает только определенные секции или компоненты. Этот метод идеально подходит для защиты чувствительных компонентов без добавления слишком

большого объема в сборку. Инкапсуляция может быть достигнута с использованием таких материалов, как силикон, эпоксид или уретан, в зависимости от требуемого уровня

защиты.

Инкапсуляция обеспечивает баланс между защитой и гибкостью, что делает ее популярным выбором для устройств, требующих повышенной долговечности без значительного

увеличения веса или размера.

Преимущества покрытия PCBA

Покрытие PCBA предлагает многочисленные преимущества, которые повышают как производительность, так и долгий срок службы электронных устройств. Некоторые из ключевых преимуществ включают:

1. Охрана окружающей среды

Одной из наиболее важных функций покрытий ПХБА является защита сборки от факторов окружающей среды. Влага, пыль и химические вещества могут повредить чувствительные

электронные компоненты, приводя к коррозии, короткому замыканию или даже полному сбою устройства. Покрытия действуют в качестве барьера, не позволяя этим загрязнителям

попасть в ПХД.

2. Улучшение надежности и производительности

Обеспечивая изоляцию между компонентами, покрытия снижают риск электрических шортов, которые могут привести к сбоям или сбоям. Эта повышенная надежность имеет важное

 значение для электроники, используемой в критических приложениях, таких как медицинские устройства, аэрокосмические и автомобильные системы.

3. Повышенная долговечность

Покрытия PCBA также обеспечивают защиту от физических повреждений, таких как вибрация или удар. В промышленных и автомобильных приложениях, где устройства могут

подвергаться механическому напряжению, покрытия помогают предотвратить повреждение доски и ее компонентов, продлевая срок службы устройства.

4. Тепловое управление

Некоторые типы покрытий, такие как силикон, могут помочь в управлении теплом, рассеивая тепло от чувствительных компонентов. Это особенно важно для высокомощной

электроники, где чрезмерное тепло может привести к сбою компонента.

5. Экономия затрат

Хотя первоначальное применение покрытий ПХБА может увеличить производственные затраты, долгосрочные выгоды часто перевешивают эти расходы. Покрытия помогают

уменьшить вероятность повреждения устройства, минимизируя необходимость в ремонте или замене. Кроме того, повышенная долговечность покрытий снижает риск претензий по

гарантии и продлевает срок службы продукта.

Вывод

Покрытия PCBA играют жизненно важную роль в повышении долговечности, надежности и производительности электронных сборок. Обеспечивая защитный барьер от экологических

опасностей и физического повреждения, эти покрытия обеспечивают, что устройства могут выдерживать даже самые суровые условия. При наличии различных типов покрытий

производители могут выбрать наиболее подходящее решение на основе их конкретных потребностей, обеспечивая оптимальную производительность в широком спектре приложений.
