Технология PCBA - Причины и решения для образования мостиков при сварке печатных плат

В настоящее время требования к размерам электронных изделий становятся все меньше и меньше, и при сборке печатных плат необходимо уделять пристальное внимание проблемам, которые легко возникают при сварке.

Например, при соединении печатных плат общим дефектом является то, что во время пайки при высоких температурах припой попадает непосредственно на разъем, вызывая образование соединительных элементов. Замыкание является одним из распространенных дефектов в сборке печатных плат. Это может привести к короткому замыканию между компонентами и требует устранения в случае обнаружения замыкания.

Перемычки могут возникать на разных этапах процесса сборки PCBA. Так в чем же причина использования перемычки? Есть ли какое-либо решение, позволяющее избежать перемычки PCBA? Сегодня компания iPCB, производитель печатных плат для сборки, приглашает вас ознакомиться с соответствующими знаниями о перемычках.

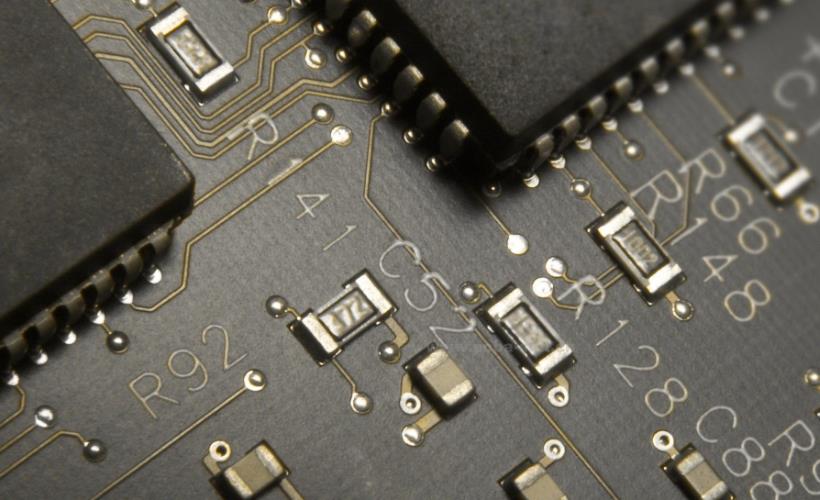

Сборка PCBA

Причины перекрытия печатной платы PCBA

1. Проблемы с конструкцией печатной платы: более крупные и тяжелые компоненты печатной платы расположены на одной стороне, что приводит к неравномерному распределению веса печатной платы и ее наклону.

2. Компоненты расположены в обратном направлении.

3. Зазор между прокладками не является достаточным.

4. Настройка температурной кривой в печи для оплавления не соответствует научным требованиям.

5. Установка давления в патче нецелесообразна и т.д.

Решения для сварки PCBA

1. Проектирование печатной платы: Строго выполняйте научное планирование на уровне проектирования печатной платы, разумно распределяйте вес компонентов с обеих сторон, открывайте отверстия для воздуха и сквозные отверстия, регулируйте расстояние между плотными компонентами и соответствующим образом добавляйте слои сопротивления припою и т.д. Подождите.

2. Температурная кривая печи для пайки оплавлением: При сборке печатных плат, в буквальном смысле, когда жидкий припой плавится, активность припоя на верхнем конце выше. Если температурная кривая пайки оплавлением установлена неправильно, это приведет к нарушению подачи паяльной пасты. Возможность добавления нового мостового соединения.

3. Выберите принтер с паяльной пастой: Для принтера с паяльной пастой не нужно наносить паяльную пасту через трафарет. Это уменьшит контакт паяльной пасты с трафаретом, вызванный ненадлежащим раскрытием шаблона, деформацией трафарета и отсоединением трафарета. Плохое покрытие.

4. Разумно контролируйте количество паяльной пасты: Разумно контролируйте количество наносимой паяльной пасты, чтобы уменьшить проблему чрезмерного расслаивания паяльной пасты и ее высокой текучести.

5. Правильно установите паяльную маску: Правильная установка паяльной маски значительно снижает риск образования паяных мостиков.

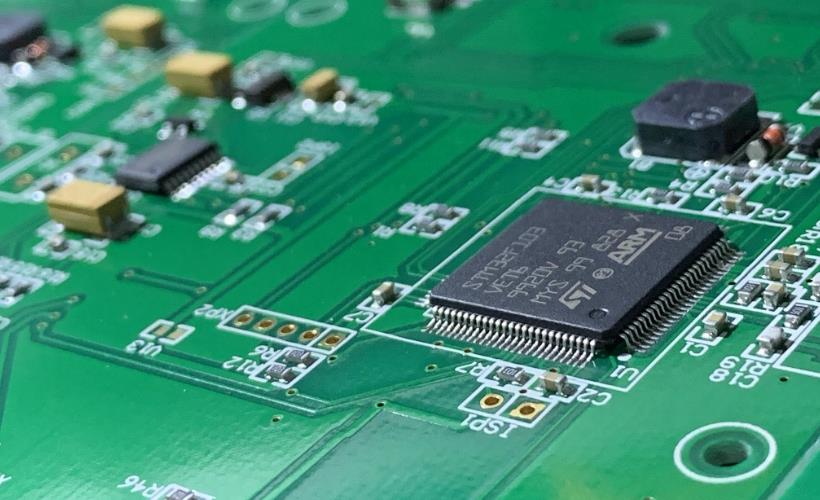

Сборка PCBA

Разобравшись с тем, как предотвратить пайку печатных плат и перемычки печатных плат, вы можете сосредоточиться на проблемах, связанных с их технологическими процессами, конструкцией печатных плат, кривыми оплавления и т.д. при проверке заводов-изготовителей печатных плат для снижения неконтролируемых затрат, вызванных проблемами. .
