ПЕЧАТНАЯ PCB - Основные защитные материалы для производства печатных плат

В процессе производства печатных плат выбор защитных материалов напрямую влияет на качество продукции и эффективность производства. Отслаивающиеся маски и каптоновая лента, как два широко используемых типа защитных и маскирующих материалов, играют незаменимую роль на различных этапах технологического процесса благодаря своим уникальным свойствам.

Отслаивающаяся маска: "временный защитный слой" для точной маскировки

Отслаивающаяся маска - это временный маскирующий материал, специально разработанный для изготовления печатных плат. Обычно он выпускается в виде жидкой смолы или сухой пленки, которая наносится на поверхность печатных плат путем нанесения покрытия, экспонирования и проявки или прямого склеивания. После завершения определенного процесса его можно полностью снять, не оставляя следов клея.

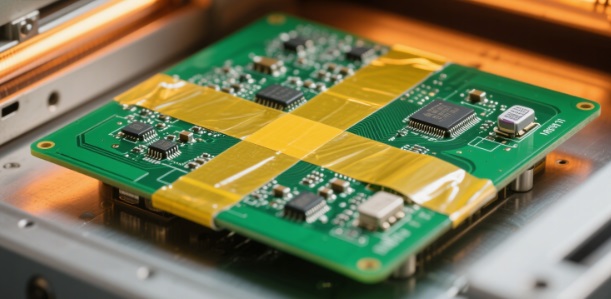

Каптоновая лента в процессе пескоструйной обработки печатных плат

Основные характеристики:

1. Высокая точность: Маски, снимаемые жидкостью, позволяют добиться маскировки линий на микронном уровне с помощью фотолитографии, что подходит для локальной защиты печатных плат высокой плотности; сухие тонкопленочные маски имеют равномерный контроль толщины и подходят для маскировки больших площадей.

2. Химическая стойкость: Он выдерживает коррозию химических реагентов, таких как растворы для травления, нанесения покрытий и чистящие средства, и остается стабильным в кислой или щелочной среде, гарантируя, что замаскированные участки не будут повреждены.

3. Легко снимается: после снятия не остается следов клея, что снижает нагрузку на последующие процессы очистки, что делает его особенно подходящим для массового производства прецизионных печатных плат.

Сценарий применения:

1. Выборочное гальванопокрытие: При нанесении золотого или никелевого покрытия на определенные участки печатной платы (например, на золотые выступы или места пайки разъемов) используется съемная маска для защиты участков, которые не требуют гальванопокрытия, гарантируя нанесение покрытия только в намеченных местах.

2. Защита от химического травления: Замаскируйте участки контуров или накладок, которые необходимо сохранить, чтобы предотвратить эрозию от травильного раствора, особенно для защиты деталей сложной и неправильной формы.

3. Маскирующее покрытие поверхности: Во время процессов обработки поверхности, таких как HASL (Hasl и оловянное напыление) и иммерсионное золото, оно защищает края или нефункциональные участки печатной платы от загрязнения.

Лента Kapton - "Надежный защитник" в условиях высоких температур

Лента Kapton изготовлена из полиимидной пленки, покрытой высокотемпературным клеем, чувствительным к давлению. Благодаря своей превосходной термостойкости и механической прочности, она стала предпочтительным маскирующим материалом для высокотемпературных процессов при производстве печатных плат

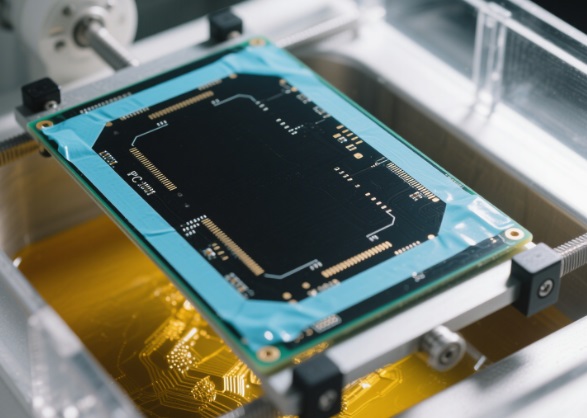

Нанесение снимаемой маски в процессе иммерсионного золочения

Основные характеристики:

• Устойчивость к экстремальным температурам: Он выдерживает длительное использование при температурах до 260 ℃ и кратковременное воздействие температур выше 300 ℃, что делает его пригодным для высокотемпературных процессов, таких как пайка оплавлением, волновая пайка и выравнивание горячим воздухом (HASL).

• Высокая механическая прочность: Полиимидная пленка устойчива к разрывам и проколам, что делает ее менее подверженной повреждениям при резке и обращении с ней при обработке печатных плат, эффективно защищая область маскировки.

• Электрическая изоляция: Он обладает превосходными диэлектрическими свойствами, которые позволяют экранировать, избегая риска короткого замыкания, что делает его пригодным для изготовления высокочастотных печатных плат.

Сценарий применения:

• Защита от высокотемпературной пайки: Во время пайки оплавлением или волной экранируйте разъемы, конденсаторы и другие компоненты печатной платы, которые не устойчивы к воздействию высоких температур, или защитите открытую медную фольгу по краям печатной платы от загрязнения припоем.

• Маскировка при пескоструйной обработке / шлифовании: в процессе пескоструйной обработки или механического шлифования контуров печатных плат она защищает область схемы от механических повреждений.

• Временная фиксация: Благодаря своей высокой термостойкости, он может временно фиксировать плату с внутренним слоем во время процесса ламинирования печатной платы, чтобы предотвратить смещение.

Основные различия и критерии выбора между двумя типами материалов

Принцип выбора:

1. Если требуется высокоточная локальная маскировка (например, области с межстрочным интервалом < 0,1 мм) или защита от химических процессов, предпочтительны съемные маски;

2. Если речь идет о высокотемпературных процессах (таких как сварка, ламинирование) или защите от механических воздействий, лента Kapton является более надежным выбором;

3.In при массовом производстве необходимо сбалансировать сложность процесса и стоимость: для простой маскировки больших площадей можно выбрать ленту Kapton, в то время как для сложных рисунков предпочтительнее съемные маски.

Отшелушивающиеся маски совершенствуются в направлении снижения вязкости и быстрого отверждения для удовлетворения потребностей быстрого массового производства;

Лента Kapton, оптимизированная благодаря ультратонкой подложке (толщина < 25 мкм) и адгезивному слою с низким газовыделением, отвечает строгим требованиям высокотехнологичных отраслей, таких как аэрокосмическая промышленность.

Будь то точное нанесение съемной маски или защита от высоких температур с помощью ленты Kapton, и то, и другое вместе составляет важную часть "системы защиты" при производстве печатных плат. Правильный выбор и применение являются ключом к обеспечению высокого качества продукции.
