Технология PCBA - Принципы и способы использования тестовых устройств для печатных плат и pcba

В процессе производства PCBA будут использоваться тестовые стенды для печатных плат и PCBA-тестовое оборудование, стойки для тестирования печатных плат и PCBA-тестовые стойки используются для выполнения того, для чего они предназначены? Ниже приводится краткое описание IPCB принципов работы этих двух тестовых стендов и их использования.

Принцип работы стойки для тестирования печатных плат и тестового устройства PCBA

Принцип работы тестовых стендов для печатных плат и PCBA заключается в соединении паяных площадок или контрольных точек на печатной плате с помощью металлических щупов и получении типичных значений и явлений тестовой схемы, таких как значение напряжения и тока, в случае зарядки печатной платы, и определении того, заряжается ли печатная плата. продукт квалифицируется на основании полученных данных.

Цена пробников для тестирования печатных плат может составлять от нескольких центов за штуку до нескольких сотен долларов за штуку. На цену пробников для тестирования печатных плат также влияет множество факторов, таких как марка, тип, технические характеристики, рынок сбыта и т.д. Прежде чем решиться на покупку тестовых зондов, вам следует приобрести тестовый зонд для печатных плат, который подходит для всех видов применения. Прежде чем решиться на покупку тестовых зондов, необходимо разобраться в их разнообразии и сравнить, цена каждого из них составляет около нескольких десятков долларов. На цену датчика влияет множество факторов, таких как марка, тип, технические характеристики, рынок сбыта и т.д..

Комплектация стендов для тестирования печатных плат

Стенд для тестирования печатных плат подбирается индивидуально в зависимости от конструкции и размера печатной платы, а также от расположения паяных соединений. Основное применение - эпоксидные пластины, металлические щупы, провода и обнаружение интерфейсных компонентов. Тестовые стойки для печатных плат делятся на обычные тестовые стойки с зондами, тестовые стойки с микро-контактами, тестовые стойки для проводов.

Использование тестовых приспособлений для печатных плат

Тестовые приспособления для печатных плат в основном используются для печатных плат для обнаружения замыкания между различными точками бита, чтобы убедиться, что в изделии не возникает ненужных коротких замыканий, автоматических выключателей и обрыва цепи.

Все печатные платы должны быть протестированы для обеспечения 100%-ного выхода, существует два вида тестовых трубок, одна из которых - тест с летающим зондом, другая - тестовый стенд, тест с летающим зондом подходит только для моделирования небольших партий, большие партии должны быть открыты на тестовом стенде, поскольку эффективность тестового стенда высока. быстро.

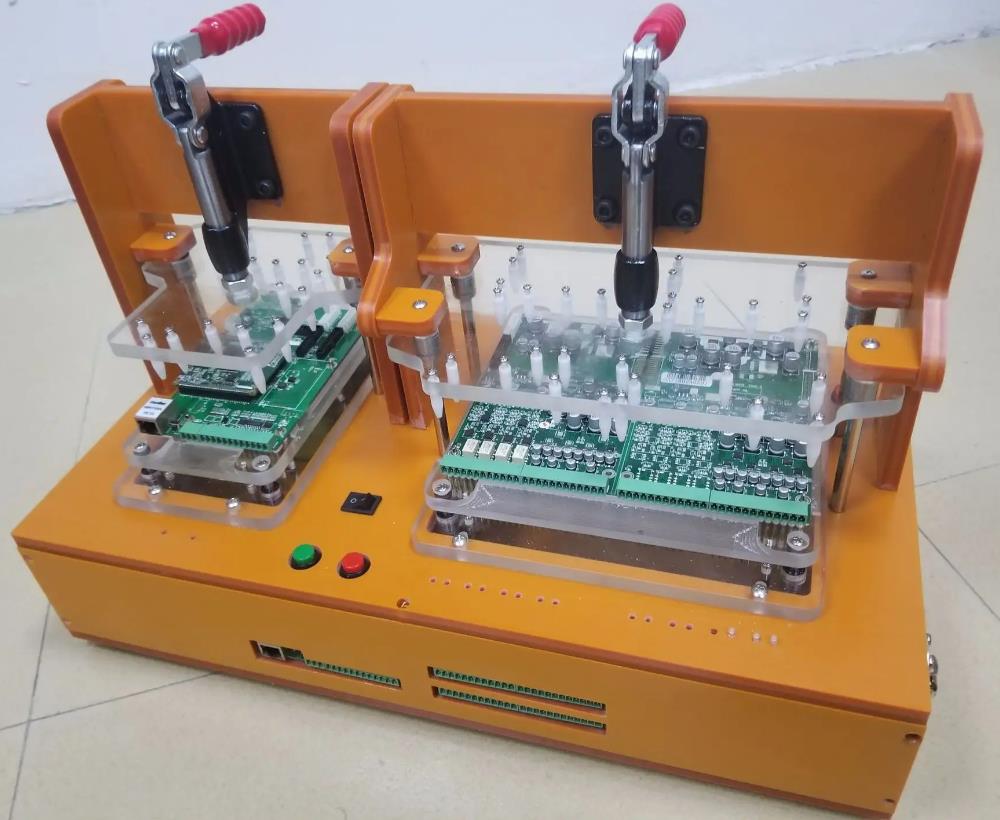

Испытательное устройство PCBA

Испытательный стенд PCBA - это своего рода оборудование для тестирования готовых изделий из PCBA. При производстве тестового оборудования PCBA, как правило, требуется завод по переработке PCBA для предоставления файла Gerber и образцов PCBA, чтобы облегчить производство испытательного стенда. На данном этапе испытательный стенд PCBA устанавливается на испытательный стенд только с несколькими прижимными пластинами, при этом крепление PCBA осуществляется с помощью наперстка и прижимной пластины.При проведении функциональной проверки PCBA PCBA прижимается к прижимной пластине обеими руками для проведения проверки. Печатная плата из-за неравномерного усилия или направленного вниз давления не установлена на место, что облегчает проверку, контакт иглы и печатной платы с печатной платой плохой, что в значительной степени влияет на эффективность и точность теста; если усилие слишком велико, то давление печатной платы вниз, печатную плату легко деформировать или повредить, но также легко повредить корпус. испытательная стойка испытательной иглы имеет относительно большой износ.

Подготовка материала в соответствии с данными для определения программы необходимо подготовить аппаратные данные (электронные компоненты), соответствующие дополнительные периферийные схемы, оборудование, данные о каркасе (например, акриловые панели), клей, провода, винты, данные о проводах и т.д., чтобы подготовить программу для определения материала.

Определение и проверка конструктивных элементов трубопроводов для испытательных устройств PCBA.

Требования к монтажу на испытательном стенде PCBA

1. Отверстие для провода должно быть открыто на расстоянии не более 2 мм, при этом сначала отверстие для провода должно быть залужено, а испытательный штифт должен быть залужен.

2.Припаянные провода не должны болтаться или болтаться свободно.

3.Разделите прочные и слабые провода на испытательном стенде и соедините их кабельными стяжками.

4.Разъемы амперметра и вольтметра должны быть подключены с помощью ручки мультиметра, и для проверки тока, напряжения и других функций в целях обеспечения безопасности оператора нельзя устанавливать разъемы типа "банан".

5.Высокочастотные модели устройств, подключенные к сигнальной линии, должны быть снабжены замаскированным проводом для обеспечения безопасности заземления внешней сети.

6.Испытательная рама должна быть заземлена на внешний корпус пожарного устройства.

7.В тестовой рамке должен быть установлен предохранитель, его нельзя заменить проводом или другими проводниками, оригинальная вилка на предохранителе 13А снята, чтобы снять, заменить предохранитель, следует обратить внимание на то, какой ток необходим для проверки модели, принцип его замены на рабочий ток изделия в 8-10 раз может быть.

Выбор пунктов контроля качества должен осуществляться в соответствии с принципом комплексности, эффективности и экономичности с точки зрения затрат.

Состав и использование тестового устройства PCBA

Тестовое приспособление PCBA - это специализированная плата, предназначенная для производства готовых печатных плат, расположения тестовой точки, различных внешних приборов, интерфейсных и вспомогательных печатных плат в зависимости от состава, обычно используемых материалов: акрила, бакелита в соответствии с тематикой производства, оснащенная рядом благодаря контактам с выталкивающим штифтом и подводящим звеном он представляет собой простую испытательную стойку.

Тестовая рамка PCBA - это практически весь процесс изготовления PCBA, который должен быть подготовлен для использования в качестве тестового инструмента, его основная роль заключается в тщательном тестировании печатной платы на предмет фактических характеристик сигнала, звука, изображения, температуры и т.д. чтобы определить, успешно ли спаяна вся печатная плата.

Качество тестового устройства PCBA зависит от эффективности тестирования и скорости прохождения, поскольку оно рассчитано на длительную и частую эксплуатацию, а к качеству предъявляются высокие требования.
