ПЕЧАТНАЯ PCB - Схемы печатных плат

Обычно изготавливается из изоляционных материалов в соответствии с заранее заданным дизайном печатной платы, печатного узла или их комбинации с токопроводящим рисунком, известным как печатная плата. Проектирование печатной платы - это сложный процесс, который необходимо выполнить в несколько этапов. Печатная плата появилась на свет в 1936 году, в Соединенных Штатах - в 1943 году, эта технология будет в больших количествах использоваться в военных радиостанциях; с середины 1950-х годов технология печатных плат начала широко внедряться. С середины 1950-х годов технология печатных плат получила широкое распространение. В настоящее время печатная плата стала “матерью электронных изделий”, и ее применение практически проникает в электронную промышленность во всех областях применения терминалов, включая компьютеры, связь, бытовую электронику, промышленное управление, медицинские приборы, оборонную промышленность, аэрокосмическую и авиационную промышленность и многие другие области.  схемы печатных плат..

Процесс проектирования печатной платы включает в себя следующие ключевые этапы:

1. Подготовьте схему и сетевую таблицу

Это основа проектирования печатной платы, и ее необходимо выполнять в среде схемы. Сетевая таблица содержит взаимосвязи соединений между различными компонентами схемы, является основой для компоновки печатной платы и подключения.

2. Планирование печатной платы

В соответствии с функциональными и эксплуатационными требованиями изделия спланируйте размер, форму, количество слоев и другие параметры печатной платы. На этом этапе определяется общая компоновка и направление проектирования платы.

3. Настройка параметров

Включая расстояние между соседними проводами, правила ширины линий, количество слоев, дополнительные отверстия и т.д.. Эти параметры влияют на электрические характеристики и процесс изготовления печатной платы.

4. Импорт сетевой маркировки

Импортируйте информацию сетевой таблицы из принципиальной схемы в среду проектирования печатных плат для последующей компоновки и подключения.

5. Компоновка

В соответствии с функциональными и эксплуатационными требованиями схемы, а также физическими размерами и электрическими характеристиками компонентов, рекомендуется оптимальное расположение компонентов на печатной плате. Расположение компонентов непосредственно влияет на целостность сигнала, управление температурой и стоимость изготовления платы.

Схемы печатных плат ciruicts - это схемы, которые представляют принципы соединения устройств на печатной плате. Роль схемы очень важна при разработке программы и других положительных исследованиях, а от схемы зависит качество всего проекта и даже срок его службы. Расширенная схема будет включать в себя расположение печатной платы, то есть разводку печатной платы, конечно, эта разводка выполняется на основе схемы, путем анализа схемы, а также других условий, связанных с ограничениями печатной платы, проектировщик может определить местоположение устройства и количество подключаемых устройств. слои печатной платы и так далее.

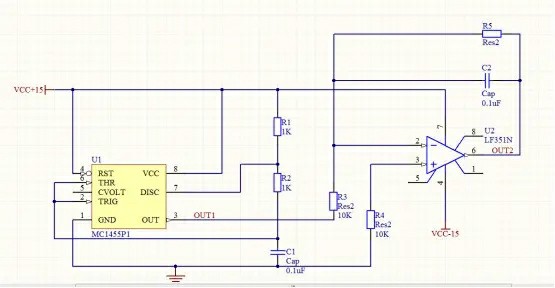

Схема печатной платы - это простая двухмерная схема, которая показывает функции и взаимосвязь между различными компонентами. Схема печатной платы, с другой стороны, представляет собой трехмерный макет, на котором указывается расположение компонентов после проверки правильности работы схемы. Таким образом, схема печатной платы - это первая часть проектирования печатной платы. Это графическое представление, либо в письменной форме, либо в виде данных, в котором используются согласованные символы для описания соединений схем, а также указываются компоненты, которые будут использоваться, и способы их подключения.Схема печатной платы - это план, схема-чертежка. В нем не описывается, где конкретно будут размещены компоненты, но схема описывает, как печатная плата в конечном итоге обеспечит подключение, и является ключевой частью процесса планирования.

1. Выберите компоненты, такие как интегральные схемы, трансформаторы, транзисторы и т.д., которые являются громоздкими, имеют много выводов и играют важную роль в схеме, а затем извлеките их из выбранных опорных выводов, чтобы свести к минимуму ошибки.

2. Если на печатной плате указаны номера компонентов (например, VD870, R330, C466 и т.д.), следует использовать чертеж, поскольку для этих серийных номеров действуют особые правила, а компоненты с одинаковыми арабскими цифрами после букв алфавита представляют собой один и тот же функциональный блок. Правильное разграничение компонентов одного и того же функционального блока является основой компоновки чертежа.

3. Если серийные номера компонентов не указаны на печатной плате, рекомендуется пронумеровать их самостоятельно, чтобы облегчить анализ и корректуру. При проектировании компонентов печатных плат производители обычно размещают компоненты одного и того же функционального блока относительно друг друга, чтобы свести к минимуму использование медной проводки. Как только устройство с основной функцией найдено, другие компоненты того же функционального блока могут быть найдены сразу же после его обнаружения.

4. Правильно проводите различие между линиями заземления, питания и сигнальной линией на печатной плате. Например, в случае цепей электропитания отрицательная клемма выпрямителя, подключенного ко вторичной обмотке силового трансформатора, является положительной клеммой источника питания, а фильтрующие конденсаторы большой емкости обычно подключаются между заземлением и лентой, при этом корпус конденсатора имеет маркировку полярности. Провода питания и заземления также можно найти на трехполюсных контактах регулятора. Когда печатная плата подключается на заводе-изготовителе для предотвращения самовозбуждения и защиты от помех, медная фольга заземления обычно устанавливается самой широкой (высокочастотные схемы обычно имеют большую площадь медной фольги заземления), при этом медная фольга источника питания является второй, а сигнальная медь используется. Фольга является самой узкой. Кроме того, в электронике с аналоговыми и цифровыми схемами печатные платы часто имеют разделенные заземления, образуя отдельные сетки заземления, которые также могут использоваться в качестве основы для идентификации и оценки.

5. Чтобы избежать чрезмерного подключения компонентов. на схемах подключения расположены крест-накрест и чересстрочно. что приводит к путанице в изображении. а линии питания и заземления могут использоваться для обозначения большого количества маркеров клемм и символов заземления. Если компонентов много, то схемы блоков могут быть нарисованы по отдельности, а затем объединены.

6. При создании эскизов рекомендуется использовать прозрачную кальку и многоцветную ручку, чтобы нарисовать в цвете заземление, источник питания, сигнал, компоненты и т.д. При внесении изменений постепенно углубляйте цвет, чтобы сделать рисунок визуально привлекательным для анализа схемы.

7. Знание основных компонентов некоторых модульных схем и классических методов рисования, таких как выпрямительные мосты, схемы регуляторов напряжения и операционных усилителей, цифровые интегральные схемы. Эти модульные схемы рисуются непосредственно в рамках принципиальной схемы, что может повысить эффективность рисования.
