Новости PCB - Процессы и преимущества гибкой печатной платы

В нашей жизни мобильные телефоны, компьютеры, телевизоры, телефонограммы, фотоаппараты и слуховые аппараты становятся все тоньше и компактнее благодаря повышению производительности гибких печатных плат и электронных компонентов.

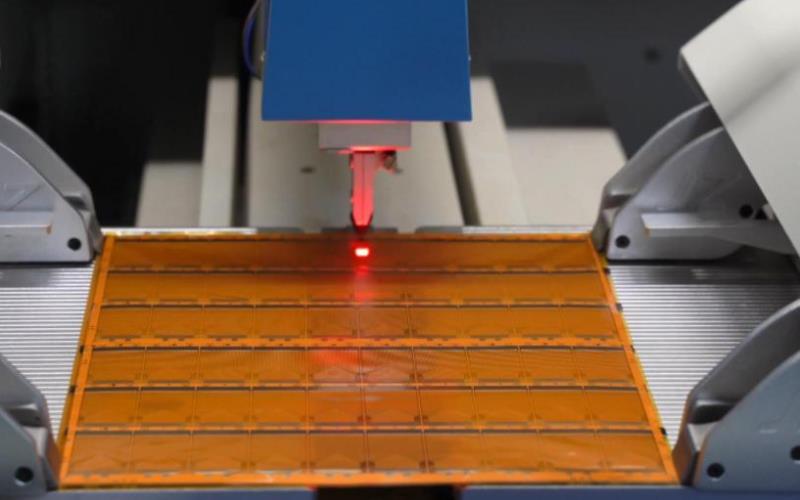

Гибкая печатная плата обеспечивает превосходные электрические характеристики, удовлетворяет конструктивным требованиям небольших систем с высокой плотностью монтажа, а также помогает сократить время сборки и повысить надежность.Печатные платы FPC - это решение, отвечающее требованиям к миниатюризации и мобильности электронных изделий.

Гибкий производственный процесс с двумя панелями

Вскрытие материала → сверление → PTH → нанесение покрытия → предварительная обработка → сухая пленка → выравнивание → экспонирование → проявка → нанесение графического покрытия → зачистка → предварительная обработка → сухая пленка → выравнивание, экспонирование → проявка → травление → зачистка → обработка поверхности → покровная пленка → прессование → отверждение → нанесение никеля → печать → резка → электрические испытания → штамповка →окончательная проверка → упаковка →отгрузка

Гибкий однопанельный процесс

Вскрытие → Сверление → Сухая пленка → Выравнивание → Экспозиция → Фотолитография → Травление → Снятие пленки → Обработка поверхности → Покровная пленка → Прессование → Отверждение → Обработка поверхности → Погружение в никель → Печать → Резка → Электрические измерения → Штамповка → Окончательная проверка → Упаковка → Отгрузка

Гибкая структура печатной платы

Медная пленка

Медная пленка в основном делится на два типа: электролитическая медь и каландрированная медь. Обычная толщина составляет 1 унцию, 1/2 унции и 1/3 унции.

Пленка на подложке PI: Обычная толщина составляет 1 мил и 1/2 мил.Полиимид (PI) - это ароматическое гетероциклическое полимерное соединение с ацилимидной цепью в молекулярной структуре, известное как “золотая пленка” и “средство для решения проблем”. Благодаря своим превосходным эксплуатационным характеристикам он широко используется в аэрокосмической промышленности, воздухоплавании, микроэлектронике, нанотехнологиях, жидкокристаллической промышленности и лазерах.

Клей: Толщина зависит от требований заказчика.

Защитная пленка

Защитная пленка: Для изоляции поверхности. Обычно толщина пленки составляет 1 мил и 1/2 мил.

Клей: Толщина зависит от требований заказчика.

Разделительная бумага: для предотвращения прилипания клея к посторонним предметам перед прессованием. Легко наносится.

Пленка для придания жесткости

Пленка для придания жесткости PI: Для повышения механической прочности FPC и облегчения процесса поверхностного монтажа. Обычно толщина пленки составляет от 3 до 9 мил.

Клей: Толщина зависит от требований заказчика.

Перед прессованием удалите клейкую пленку, чтобы избежать попадания посторонних веществ.

EMI: Электромагнитная маскирующая пленка для защиты проводов печатной платы от внешних помех (зона сильного электромагнитного излучения или зона, подверженная помехам).

Преимущества гибкой печатной платы

Гибкие печатные платы - это печатные платы, изготовленные из гибкой изолированной подложки для печатания схем, обладающие многими преимуществами, которых нет у жестких печатных плат.

1.Гибкие печатные платы можно свободно сгибать, скручивать, складывать, располагать в соответствии с требованиями пространственной планировки, а также в трехмерном пространстве произвольного перемещения, расширения и сжатия, чтобы обеспечить интеграцию сборки компонентов и проводного соединения.

2. Использование гибкой печатной платы может значительно уменьшить объем и вес электронных изделий, подходящих для электронных изделий с высокой плотностью, миниатюризацией и высоконадежным направлением разработки. Таким образом, гибкие печатные платы широко используются в аэрокосмической промышленности, военном деле, мобильной связи, портативных компьютерах, компьютерной периферии, КПК, цифровых камерах и других областях или продуктах.

3. Гибкая плата также обладает хорошим тепловыделением и способностью к пайке, а также проста в установке и подключении, благодаря более низкой стоимости и другим преимуществам, сочетание жесткой и гибкой конструкции также в определенной степени компенсирует небольшой недостаток гибкой подложки в нагрузочной способности компонентов.

Недостатки гибкой печатной платы

1.Единовременная первоначальная стоимость высока: в результате гибкая печатная плата предназначена для специальных применений и производства, поэтому первоначальное проектирование схемы, подключение проводов и фотопленка требуют больших затрат.Если только нет особой необходимости в применении гибких плат, как правило, в небольшом количестве применений, их лучше не использовать.

2.Замена гибкой платы и ремонт более сложны: как только гибкая плата изготовлена, изменение должно начинаться с базовой карты или составления программы оптического рисования, изменить ее непросто.Поверхность покрыта защитной пленкой, которую трудно удалить перед ремонтом и восстановить после ремонта.

3.Ограничения по размеру: Гибкие платы в случае еще не универсальной, как правило, прерывистой технологии изготовления, а это ограничено размерами производственного оборудования, не могут быть изготовлены ни очень длинными, ни очень широкими.

4.Неправильная эксплуатация гибких плат может привести к повреждению: неправильная работа персонала по сборке и подключению может привести к повреждению гибкой схемы, ее пайка и переделка должны выполняться обученным персоналом.

Мы обладаем опытом, необходимым для изготовления печатных плат любого типа, включая печатные платы FPC, и обеспечиваем сборку SMT-компонентов для этих плат.

Мы предлагаем вам качество, надежность и долговечность, что означает, что вы можете без опасений использовать нашу продукцию в условиях высоких температур и высокой плотности.

Кроме того, наши цены приемлемы, а сроки изготовления печатных плат составляют 5-6 дней и 3-14 дней соответственно. Время изготовления зависит от конструкции.

Характеристики гибких печатных плат при изгибе делают их идеальными для создания компактных корпусов и оборудования.Если у вас есть проект, в котором требуется такой тип доски, пожалуйста, свяжитесь с нами для получения более подробной информации о гибкой доске и для получения сметы на ваш дизайн или для получения коммерческого предложения.
