ПЕЧАТНАЯ PCB - Процесс производства и классификация пустых ПХД

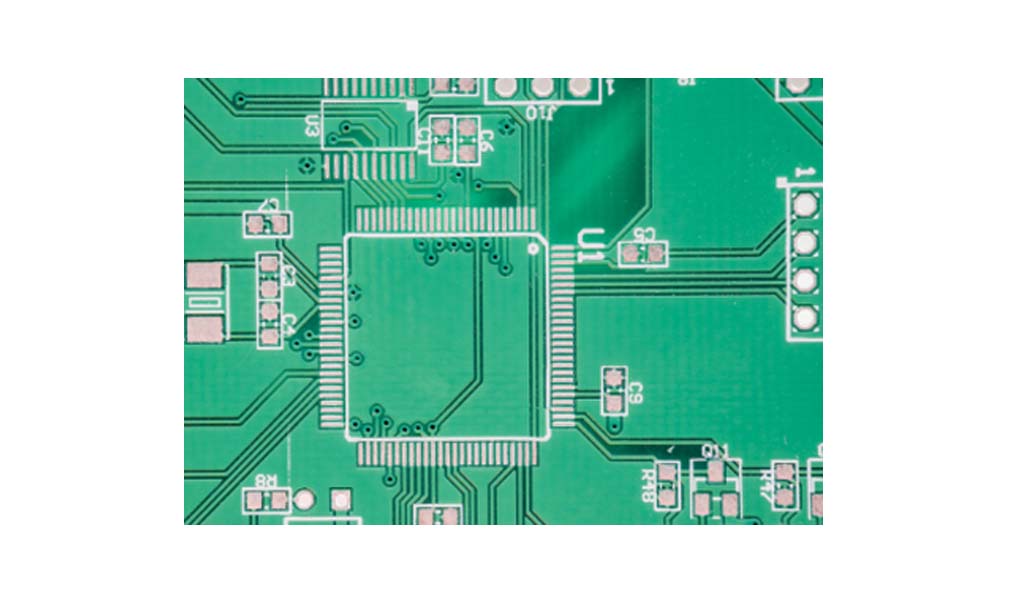

Пустая плата PCB представляет собой подложку PCB, которая еще не была установлена с какими-либо электронными компонентами. Обычно он состоит из одного или нескольких

слоев тонких листовых материалов (таких как стекловолокно и смола), покрытых проводящей медной фольгой.

Процесс изготовления пустой платыобычно включает следующие этапы:

1. Выбор материала: Выберите материал подложки, подходящий для конкретного применения, такой как пластик из стекловолокна FR-4, металлическая подложка и т.д.

2. Печать: Печать спроектированный узор схемы на поверхности подложки и использовать химические методы для удаления ненужной медной фольги, оставляя необходимый

узор проводки.

3. кислотное травление: незащищенная медная фольга удаляется через процесс кислотного травления для формирования проводника и подушки.

4. Обработка: ПХД обрабатывается бурением, резкой и т. д. для удовлетворения требований к проектированию.

5. Поверхностная обработка: при необходимости, защитная поверхность металла покрыта на подушке для уменьшения окисления и улучшения припаиваемости.

Ниже приведены основные классификации пустых плат ПХД и их сценарии использования:

1. Классификация по количеству слоев

Однослойная плата PCB

Особенности: Существует только один слой медной фольги, и все электрические соединения завершены на том же слое, что является низким по стоимости.

Сценарии применения: в основном используется для простых электронных устройств, таких как пульты дистанционного управления, устройства с низкой мощностью, калькуляторы

и т.д.

Двуслойная плата PCB

Особенности: Есть два слоя медной фольги, а верхний и нижний слои электрически соединены через vias.

Сценарии применения: Подходит для немного сложных конструкций схем, таких как адаптеры питания, аудиооборудование и домашняя электроника.

Многослойная плата PCB

Особенности: Содержит три или более слоев медной фольги, и слои соединены через vias. Обычно количество слоев многослойной платы PCB может варьироваться от 4 до десятков

слоевСценарии применения: Используется для сложных электронных устройств, таких как компьютерные материнские платы, серверы, мобильные телефоны, промышленное оборудование,

авионическое оборудование и т.д.

2. Классификация по гибкости

Жесткая плата PCB

Особенности: Жесткие платы PCB изготовлены из жестких материалов, таких как материалы FR4. Они не могут сгибаться, имеют стабильную структуру и подходят для фиксированной

установки. Широко используется практически во всех типах электронных устройств, особенно в электронных компонентах, которые должны быть фиксированы и неподвижны, таких

как настольные компьютеры, телевизоры, автомобильная электроника и т.д.

Гибкая плата PCB

Особенности: Гибкие платы PCB изготовлены из гибких материалов, таких как полиимид (PI). Они могут быть согнуты и складаны, подходящие для приложений, требующих гибких

соединений.

Сценарии применения: в основном используется в устройствах, требующих гибкости, таких как камеры, носимые устройства (умные часы), дисплеи, медицинские устройства

и некоторые модули соединения в мобильных телефонах.

Жесткая гибкая плата PCB

Особенности: Сочетает в себе жесткие и гибкие детали и обычно используется для сложных конструкций схем, которые требуют как жесткости, так и гибкости.

Сценарии применения: Используется в устройствах с ограниченным пространством и требующих сложных трехмерных макетов, таких как цифровые камеры, модули

потребительской электроники, авиационное и военное оборудование и т. д.

3. Классификация по специальному назначению

Высокочастотная плата PCB

Особенности: Разработан для передачи сигнала высокой частоты, используя специфические материалы (такие как PTFE) для уменьшения ослабления сигнала и помех.

Сценарии применения: в основном используется в радиочастотном (РФ) оборудовании связи, спутниковой связи, микроволновом оборудовании передачи и т.д.

ПХБ на основе металла

Особенности: Металл (например, алюминий, медь) используется в качестве материала подложки, который имеет отличную теплопроводность и механическую прочность.

Сценарии применения: Используется для высокомощного светодиодного освещения, автомобильных огней, промышленного оборудования питания и т.д., особенно

подходящего для приложений с высокими требованиями к рассеиванию тепла.

PCB высокой плотности (HDI PCB)

Особенности: Он имеет более высокую плотность проводки, обычно используя слепую и похороненную технологию, которая может уменьшить размер доски и улучшить скоростьсигнала и надежность.

Сценарии применения: Широко используется в устройствах с высокими требованиями к объему и производительности, таких как смартфоны, планшеты, носимые устройства и т.д.

Пустые платы PCB широко используются в различных областях в соответствии с их типами и структурами. От простой потребительской электроники до сложного аэрокосмического

оборудования, различные типы плат PCB обеспечивают основные электрические соединения и структурную поддержку различных устройств. При выборе платы PCB необходимо

выбрать соответствующую плату и схему конструкции в соответствии с конкретными требованиями к применению, такими как электрические характеристики, механическая

прочность, температурные требования и т.д.
