ПЕЧАТНАЯ PCB - ПТФЭ Тефлон PCB

ПТФЭ и тефлон относятся к политетрафториэтилену, который приветствуется многими производителями изделий из-за его отличных характеристик использования (высокотемпературная устойчивость, низкотемпературная устойчивость, коррозионная устойчивость и т.д.).

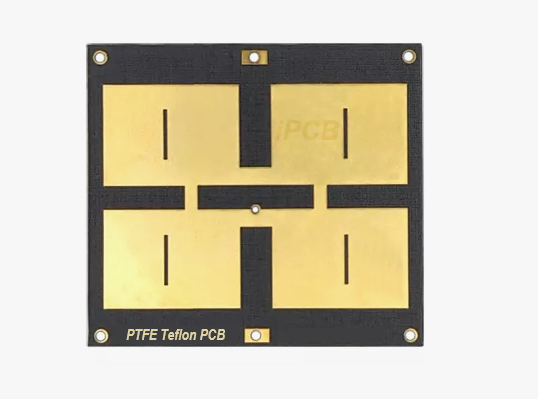

(1) Высокотемпературное сопротивление - Используется при рабочих температурах до 250 ℃. ПТФЭ Тефлон PCB

(2) Низкотемпературное сопротивление - удлинение 5% при -196 ℃.

(3) Устойчивость к погоде - лучший антистареющий эффект.

(4) Коррозионная устойчивость - устойчивая к сильным кислотам и щелочам.

Технология миллиметровой волны является ядром технологии мобильной связи 5G, которая может значительно увеличить емкость канала и скорость передачи данных благодаря своей очень широкой абсолютной пропускной способности. Эта характеристика делает миллиметровые волны в применении высокочастотных медных ламинатов сильно подчеркивается. Среди них политетрафториэтиленовый лист (ПТФЭ) занимает важное место в нанесении высокочастотных медных покрытых ламинатов благодаря своим отличным микроволновым характеристикам. В прошлом большинство импортируемых листов ПТФЭ использовались на рынке, но с развитием отечественных технологий они начали локализироваться и могут заменить импортируемую продукцию. Есть много отечественных производителей пластин из ПТФЭ материалов, которые могут удовлетворить высокие производственные потребности клиентов, с точки зрения цены также более экономически эффективно, чем иностранные подложки, эта статья не будет представлена отечественным производителям пластин, если есть необходимость консультироваться с iPCB далее.

Высокочастотные характеристики базовой станции 5G делают ее рабочую частоту намного выше, чем 4G, что требует использования материалов, которые могут поддерживать более высокие частоты, такие как высокочастотные медные ламинаты. Одним из ключевых материалов для высокочастотных медных ламинатов является ПТФЭ, который идеально подходит для передачи сигнала высокочастотных из-за своих отличных диэлектрических свойств и теплоустойчивости. По мере того как 56-частотный спектр расширяется в более высокие частотные полосы, спрос на высокочастотные ПХД также растет, непосредственно стимулируя спрос на использование материалов ПТФЭ.

ПТФЭ Тефлон ПХД имеет исключительно хорошие общие характеристики, высокую температурную устойчивость, коррозионную устойчивость, неприлипность, самосмазка, отличные диэлектрические свойства и очень низкий коэффициент трения. Областями применения являются:

(1) Микроволновая печь, радиочастота, радар

(2) Фазовые сменители, пассивные компоненты

(3) Разделитель мощности, соединитель, комбинатор

(4) Сети подачи, антенны фазового массива

(5) Спутниковая связь, антенны базовых станций

Высокочастотные доски на медной фольге требования к шерсткости поверхности довольно строги и не позволяют бурить поверхностные грабы, фи и другие проблемы. В то же время, поскольку смола ПТФЭ мягкая, при бурении деформация пластины приведет к тому, что резка и тягающая сила стеклянной ткани будут слишком большими, что приведет к потере белого цвета пластины. Поэтому при бурении отверстий используются толстые алюминиевые листы и подушки высокой плотности, чтобы предотвратить такие проблемы, как грабы, острые края и отбеливание. Ниже приводятся вопросы бурового процесса, которые требуют особого внимания во время производства ПТФЭ Тефлон ПХД:

(1) Шоробость стены отверстия ≤ 40um;

(2) Нет бурок в дыре, нет дыры phi;

(3) Белая зона отверстия от края отверстия ≤ 2,0 мм;

(4)Нет деформации отверстия, нормальный тип отверстия;

(5) После покрытия стены отверстия без покрытия опухоли или покрытия опухоли не влияет на работоспособность печатной доски.
