Технология PCB - Производительность и применение тефлоновой платы

Тефлоновые плиты изготавливаются из тефлонового сырья методом формования или экструзии. В зависимости от различных видов тефлонового сырья, требований промышленности и основных областей применения тефлоновые плиты можно разделить на листы из ПТФЭ, PFA, FEP и PVDF. Во фторсодержащей промышленности листы PTFE и PVDF используются в основном в огромных количествах, в то время как листы PFA и листы FEP используются относительно в небольших количествах.

iPCB Позвольте мне познакомить вас с характеристиками и областями применения листов PTFE и PVDF.

1. Характеристики и применение листов из ПТФЭ: Листы из ПТФЭ, также называемые листами из политетрафторэтилена, изготавливаются путем формования политетрафторэтиленовой смолы и могут быть изготовлены в виде листов, обернутых пленок и труб. Плиты из ПТФЭ (также называемые ПТФЭ-плитами, тефлоновыми плитами) делятся на два типа: формовочные и токарные. Формованные плиты изготавливаются из политетрафторэтиленовой смолы методом формования при нормальной температуре, а затем спекания и охлаждения. становиться. Токарная пластина из ПТФЭ изготавливается из смолы ПТФЭ путем прессования, спекания и ротационной резки.

(1) Характеристики: Диапазон рабочих температур очень широк (от -180 градусов по Цельсию до +260 градусов по Цельсию).

Практически устойчив ко всем химическим веществам, за исключением некоторых фторидов и жидкостей со щелочными металлами.

Отличные механические свойства, включая устойчивость к старению, особенно при изгибе и колебаниях.

Отличные изоляционные свойства (независимо от частоты вращения и температуры), чрезвычайно низкое водопоглощение и ряд уникальных свойств, таких как самосмазывающиеся и антипригарные свойства.

Недостатки: высокая скорость расширения, низкая механическая прочность, не устойчивость к износу и ползучести. Однако добавление бронзового порошка может повысить износостойкость.

(2) Применение уплотнения/ прокладки, кольцевые материалы, износостойкие пластины /посадочные места, изоляционные детали, антикоррозийная промышленность, механические детали, футеровки, нефтегазовая, нефтехимическая, химическая промышленность, производители приборов и оборудования и т.д.

2. Характеристики и применение PVDF-плит: PVDF-плит - это довольно чистый полимер. Он не содержит таких добавок, как УФ-стабилизаторы, термостабилизаторы, пластификаторы, смазочные материалы или антипирены.

Пластины из PDF-материала могут быть приварены к резервуарам и оборудованию с помощью электродов из PVDF. Используются для хранения различных химических жидкостей. Особенно подходят для перекачки чистых химических реагентов в системах водоснабжения и в полупроводниковой промышленности. Благодаря химической инертности PVDF практически не вступает в реакцию с любыми средами. Высокая термостойкость, отличная устойчивость к химической коррозии и гидролизу, превосходная устойчивость к ультрафиолетовому излучению и атмосферным воздействиям. Он обладает высокой механической прочностью, хорошей жесткостью, хорошим сопротивлением ползучести, хорошими свойствами скольжения и износостойкостью, изначально низкой воспламеняемостью и хорошими электроизоляционными характеристиками. 2.1 Плиты PVDF обладают более высокой жесткостью и способностью выдерживать давление, чем аналогичные материалы из политетрафторэтилена, но они несколько менее гладкие и электроизолирующие. Они обладают высокой прочностью и ударопрочностью в условиях низких температур и могут самозатухать. Его рабочая температура составляет от -60℃ до +150 ℃. PVDF устойчив к воздействию хлоридов, бромидов и энергетических лучей. Как сложные эфиры, так и кетоновые растворы могут вызвать коррозию при высоких температурах.

(1) К недостаткам PVDF-плит относятся пары фтора при сгорании, что затрудняет их склеивание.

(2) Плата PVDF используется в таких областях электронной промышленности, как транзисторы и устройства, связанные с жидкими кристаллами, химическое оборудование, различные детали машин для пищевой промышленности, упаковочные машины, трубы, уплотнения, детали насосов, вращающиеся диски, клапаны, направляющие и т.д. Подходит для нефтехимической, химической, металлургической, пищевой, бумажной, текстильной промышленности, трубопроводов, уплотнений, деталей насосов, вращающихся дисков, клапанов, запорной арматуры, экстракционных центрифуг, зубчатых колес, соединений труб, направляющих. Производство компонентов для фармацевтической промышленности и атомной энергетики

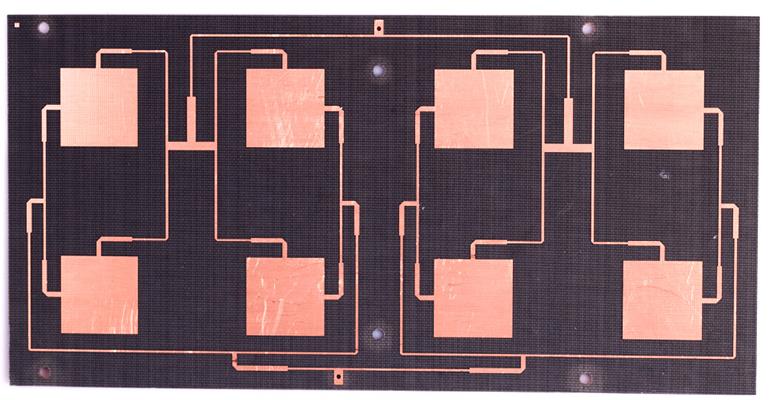

PTFE PCB

3. Способ производства тефлоновой плиты

Тефлон получают свободнорадикальной полимеризацией тетрафторэтилена. Реакции промышленной полимеризации проводят при перемешивании в присутствии большого количества воды для рассеивания теплоты реакции и облегчения контроля температуры. Полимеризацию обычно проводят при температуре от 40 до 80°C и давлении от 3 до 26 кгс/см2. В качестве инициаторов можно использовать неорганический персульфат и органический пероксид или использовать окислительно-восстановительную систему. Каждый моль тетрафторэтилена при полимеризации выделяет тепло в размере 171,38кДж. Дисперсионная полимеризация требует добавления перфторированных поверхностно-активных веществ, таких как перфтороктановая кислота или ее соли.

4. Что такое тефлоновая плита?

Тефлоновая плита подходит для обработки различных прокладок, уплотнений и различных электроизоляционных деталей, используемых в агрессивных средах.

Виды продукции Teflon board включают гранулированные изделия для формования и экструзии, порошкообразные изделия для ротационного формования и нанесения покрытий, а также полуфабрикаты, такие как пленки, пластины, стержни и трубы.

Тефлоновые пластины подходят для изготовления коррозионностойких деталей, деталей, снижающих износ, уплотнений, изоляционных деталей и деталей медицинского оборудования, высокотемпературных слоев изоляции проводов и кабелей, антикоррозийного оборудования, уплотнительных материалов, втулок клапанов насосов и емкостей для химических веществ.

5. Характеристики тефлоновой плиты

Общие характеристики:

Рабочая температура: от -200 до 260 градусов

Простота обработки: можно склеивать фланцами

Устойчивость к старению: может длительное время подвергаться воздействию озона и солнечного света без старения

Коррозионная стойкость: способен выдерживать воздействие всех сильных кислот и окислителей, за исключением расплавов щелочных металлов, фторированных сред и температур выше 300°.

Роль сильных восстановителей и различных органических растворителей

Менее часто используемые свойства:

Плотность: 2,16-2,20 г/см3

Объемное сопротивление≈1 × 1018

Поверхностное сопротивление≈2×1013

Сопротивление дуге≈165 секунд без утечки

Низкое водопоглощение: водопоглощение <0,1%

Низкий коэффициент трения: меньший коэффициент трения

Отсутствие прилипания к поверхности: Известные твердые головки data не могут прилипать к поверхностям

Негорючий: не горит на воздухе, подходит для помещений со строгими требованиями к противопожарной защите

Нетоксичный: не токсичен, не имеет запаха, физиологически инертен, не наносит вреда людям и окружающей среде

6. Назначение тефлоновой плиты из ПТФЭ

1. Подкладочный слой

2. Изоляционные детали

3. Уплотнение/прокладка

4. Механические детали

5. Антикоррозийная промышленность

6. Материал кольца, износостойкая пластина/посадочное место

7. Нефть и газ, нефтехимическая промышленность, химическая промышленность, производство приборов и оборудования

Тефлоновые пластины в основном используются для изготовления коррозионностойких уплотнительных прокладок, накладок, смазочных материалов и электроизоляционных деталей, используемых на различных частотах; мембраны используются для диэлектриков конденсаторов, изоляции проводов, изоляции электрических приборов и т.д.
