Суть гибкой печатной платы Rigid Flex заключается в использовании FPC в качестве одного или двух слоев печатной платы, а затем в частичном повышении жесткости печатной платы. После частичного вскрытия твердой платы остается только часть мягкой платы. В настоящее время вся печатная плата состоит из нескольких жестких и нескольких мягких плат.

Что такое жесткая гибкая печатная плата?

Появление и развитие FPC и печатных плат привело к появлению нового продукта - Rigid Flex PCB. Rigid Flex PCB - это печатная плата, которая сочетает в себе гибкие и жесткие печатные платы с помощью прессования и других процессов в соответствии с соответствующими технологическими требованиями для получения печатной платы с характеристиками FPC и PCB. Некоторые производители также называют жесткие гибкие печатные платы жесткими намотанными склеивающими платами или жесткими гибкими склеивающими платами.

Преимущество печатной платы Rigid-Flex заключается в том, что она обладает как характеристиками FPC, так и печатной платы на печатной плате. Поэтому его можно использовать в некоторых изделиях с особыми требованиями, которые имеют как определенную гибкую зону, так и определенную жесткую зону, что значительно помогает экономить внутреннее пространство, уменьшать объем готового изделия и повышать его эксплуатационные характеристики.

Поскольку печатная плата Rigid-Flex представляет собой комбинацию FPC и печатных плат, для производства печатных плат Rigid-Flex необходимо оборудование как для производства FPC, так и для производства печатных плат. Сначала инженер-электронщик разрабатывает схему и форму гибкой соединительной платы в соответствии с требованиями, а затем отправляет ее на завод, который может производить жесткие гибкие печатные платы. После обработки и планирования инженером CAM соответствующих файлов производственные линии FPC и печатных плат настраиваются для производства необходимых FPC и печатных плат. После изготовления этих двух типов мягких и жестких плат, в соответствии с требованиями инженера-электронщика к планированию, гибкие печатные платы и печатная плата печатной платы плавно спрессовываются друг с другом с помощью пресс-машины, а затем проходят ряд детальных этапов, и, наконец, была изготовлена жесткая гибкая печатная плата.

Недостатки жестких гибких печатных плат заключаются в том, что они имеют множество производственных процессов, высокую сложность изготовления, низкий уровень годности и требуют большого количества материалов и рабочей силы. Поэтому их цена относительно высока, а производственный цикл относительно длительный.

Надежность жестких гибких печатных плат

Гибкая печатная плата Rigid Flex может решить проблему надежности установки гибких печатных плат. Подключение гибких печатных плат через разъемы сопряжено с затратами на установку, неудобствами и проблемами надежности, а также с такими проблемами, как короткое замыкание и отсоединение.

Комплексная стоимость гибкой печатной платы Rigid Flex

Несмотря на то, что стоимость организационного пространства увеличилась, это позволило сэкономить на соединителях, сократить время установки, снизить темпы ремонта, повысить производительность и надежность. Использование продуктов при массовых поставках часто эффективно снижает затраты.

Таким образом, расчетная стоимость может быть рассчитана следующим образом

Площадь печатной платы Rigid Flex * Цена за единицу печатной платы Rigid Flex - стоимость времени обработки - стоимость ремонта при ослаблении гибкой печатной платы * вероятность ослабления - превышают ли затраты на управление, вызванные меньшим количеством типов плат, первоначальную площадь печатной платы * Цена за единицу печатной платы + цена гибкой печатной платы + цена разъема.

Конструктивные особенности печатной платы Rigid Flex

1. Необходимо учитывать радиус изгиба гибкой пластины, так как небольшой радиус изгиба может легко привести к повреждению.

2. Эффективно уменьшите общую площадь, оптимизируйте конструкцию для снижения затрат.

3. Нам необходимо учесть конструктивные особенности трехмерного пространства после монтажа.

4. Необходимо продумать оптимальное количество слоев для подключения гибких деталей.

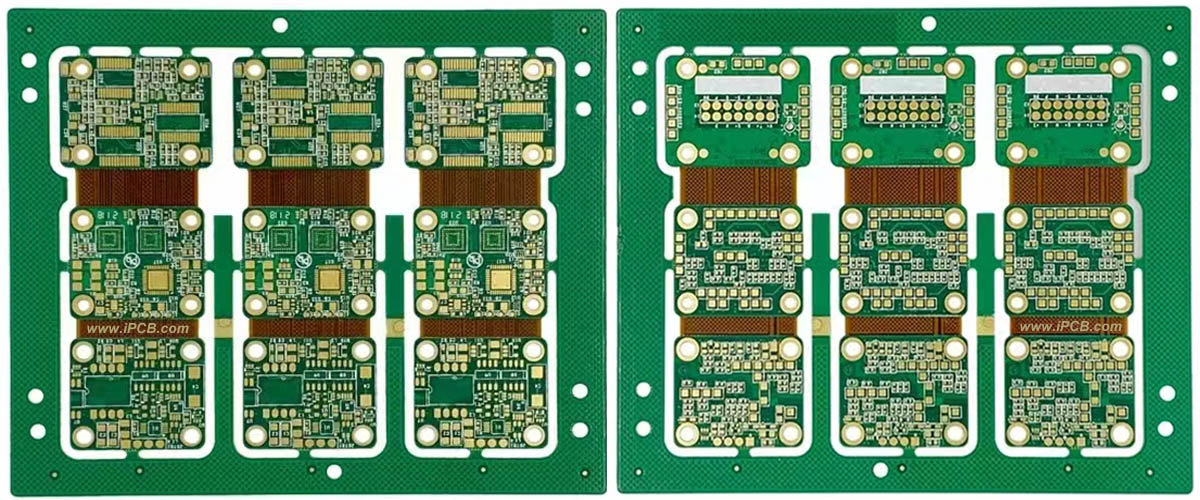

Жесткая гибкая печатная плата

Ниже приведены технологические возможности iPCB для изготовления печатных плат Rigid Flex

Прочность печатных плат Rigid Flex на отслаивание: 1,4Н

Плоскостность печатных плат Rigid Flex: менее 15 мкм до выпечки; менее 30 мкм после выпечки.

Жесткая гибкая печатная плата - Термический удар: ℃ 288 ℃ (3 раза в течение 10 секунд)

Жесткая гибкая печатная плата - прочность на растяжение из проволоки: >6 г

Жесткая гибкая печатная плата - Минимальная толщина платы: FPCB 0,1 мм, 4-слойная 0,3 мм, 6-слойная 0,5 мм, 8-слойная 0,6 мм, 10-слойная 0,8 мм
