Технология PCBA - Требования к дизайну площадки для пайки при прототипировании печатных плат

Компоненты печатной платы припаиваются к печатной плате через выводные отверстия в печатной плате, а проводка соединяет контактные площадки вместе, обеспечивая электрическое соединение компонентов в цепи.Вводные отверстия и окружающая их медная фольга называются контактными площадками.

Типы контактных площадок

1. Квадратные накладки: компоненты печатной платы большого и малого размера, а также печатные провода просты в использовании.В печатной плате ручной работы легко использовать эту накладку.

2.Накладки в форме островка: накладки и контактные площадки между проводами соединяются в одно целое.Обычно используются при вертикальном неправильном расположении оборудования.Например, в этой накладке часто используется регистратор приема ответов.

3.Контактные площадки для отрыва: когда контактные площадки для пайки соединены с контактными площадками меньшего размера, это часто используется для предотвращения соскабливания контактных площадок, их выравнивания и поломки.Эта контактная площадка обычно используется в высокочастотных цепях.

4.Полигональные накладки: используются для различения размеров, близких к наружному диаметру и отверстию различных накладок, просты в обработке и сборке.

5.Накладка овальной формы: эта накладка имеет достаточную площадь для повышения стойкости к отслаиванию, обычно используется в двухрядных встроенных устройствах.

6.Накладки открытой формы: для обеспечения того, чтобы после пайки волной отверстия под накладки для ручной пайки не были заделаны обычно используемым припоем.

7.Круглые накладки: широко используются при обычном расположении компонентов на одной двухсторонней печатной плате.Если позволяет плотность доски, накладка может быть больше, тогда сварка не отвалится.

В печатных платах часто встречаются дефекты пайки, которые напрямую связаны с процессом обработки печатных плат, припоем, материалами и т.д.Кроме того, они также могут быть связаны с конструкцией контактных площадок, например, с расстоянием между ними, размером и формой.

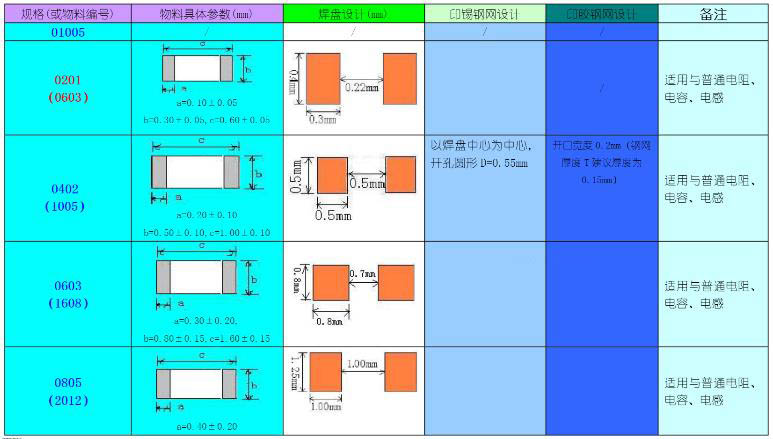

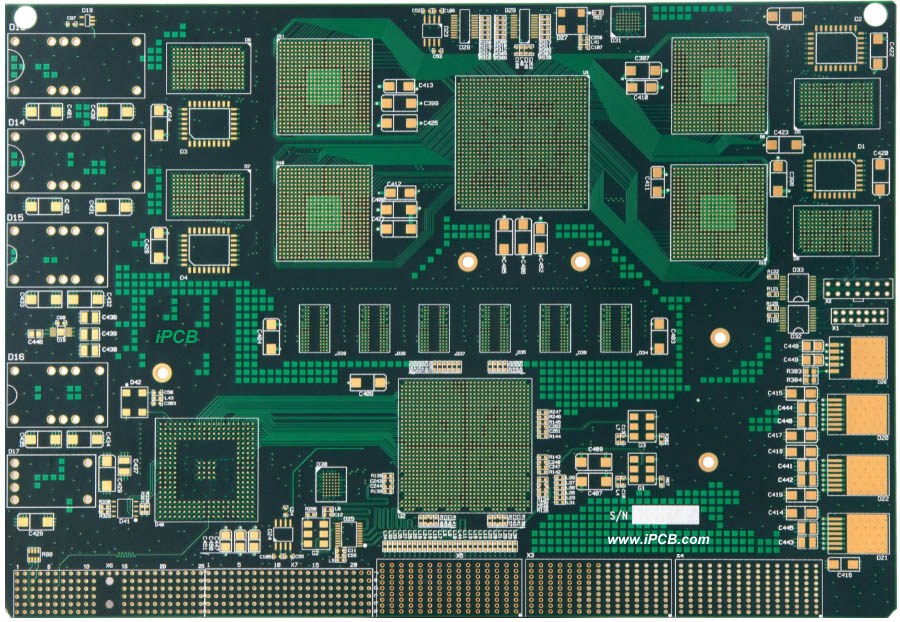

Форма и размер контактных площадок на печатной плате

1.Использование стандартной библиотеки упаковок печатных плат в процессе проектирования.

2.На одной стороне расположены накладки размером не менее 0,25 мм, диаметр накладок для печатных плат не может превышать отверстие компонента в 3 раза.

3.Расстояние между соседними краями прокладки должно быть не более 0,4 мм.

4.Диаметр отверстия печатной платы более 1,2 мм или диаметр прокладки более 3,0 мм. Прокладки должны быть выполнены в форме ромба или сливы.

5.Игровые элементы PCBA в корпусе с более плотной проводкой рекомендуется использовать овальные и продолговатые соединительные диски.Диаметр однопанельной контактной площадки или минимальная ширина 1,6 мм; для двухпанельных контактных площадок со слабыми контурами необходимо добавить всего 0,5 мм к диаметру отверстия, так как слишком большая контактная площадка может легко привести к ненужной сварке.

Стандартный размер отверстия для пайки печатных плат

Внутреннее отверстие паяльной площадки для обработки печатных плат обычно составляет не менее 0,6 мм, поскольку нелегко обработать отверстие размером менее 0,6 мм, когда отверстие открыто и пробито, обычно это значение диаметра металлического штифта плюс 0,2 мм в качестве внутреннего диаметра отверстия паяльной площадки, например, диаметр металлического штифта резистора составляет 0,5 мм, диаметр внутреннего отверстия его паяльной площадки соответствует 0,7 мм, а диаметр паяльной площадки определяется диаметром внутреннего отверстия.

Конструктивные моменты надежности площадки для пайки печатных плат

1.Симметрия, чтобы обеспечить баланс натяжения на поверхности расплавленного припоя, два конца контактной площадки должны быть симметричными.

2.Расстояние между контактными площадками, слишком большое или слишком маленькое расстояние между контактными площадками может привести к дефектам сварки, поэтому необходимо обеспечить равное расстояние между торцом компонента или штифтом и контактной площадкой.

3.Оставшийся размер площадки, торцов деталей или штифтов, а также оставшийся размер площадки после соединения внахлестку должны обеспечивать возможность образования паяных соединений в виде полумесяца.

4.Ширина площадки должна быть примерно такой же, как ширина наконечника детали или штифта.

В деталях, используемых в PCBA, дизайн площадки для пайки печатных плат очень важен, дизайн площадки напрямую влияет на свариваемость, стабильность и теплопередачу компонентов, связанных с качеством заплаты, поэтому при проектировании площадок для пайки печатных плат вам необходимо проектировать в строгом соответствии с соответствующими требованиями и стандартами.

Требования к дизайну игровых элементов PCBA в пэде

1.Для компонентов печатной платы на поверхности сварки более крупные компоненты (такие как триод, гнезда и т.д.) контактной площадки должны быть подходящими новыми.Например, накладки SOT23 можно удлинить на 0,8-1 мм, чтобы избежать "эффекта тени" детали, вызванного виртуальной сваркой.

2.Размер накладки следует определять в соответствии с размером детали.Для достижения наилучших результатов сварки ширина площадки для пайки должна быть равна ширине сварочного стержня детали или немного превышать ее.

3.Как правило, между двумя соединенными компонентами не используйте одну большую прокладку, так как припой на большой прокладке соединит два компонента посередине.Обычно правильным подходом является разделение двух компонентов прокладок, в середине двух прокладок с меньшим проводным соединением, если требования к проводу с большим током могут быть подключены параллельно к нескольким проводам, проводам, покрытым зеленым маслом.

4.Компоненты печатной платы на печатной плате или вблизи нее не должны иметь сквозных отверстий, в противном случае после печи для оплавления припой на печатной плате расплавится и потечет по сквозным отверстиям, что приведет к виртуальной пайке, меньшему количеству олова, но также может перетекать на другую сторону печатной платы. в результате короткого замыкания.
