Новости PCB - Радиочастотные печатные платы — восходящая звезда эпохи электроники.

Радиочастотные (РЧ) печатные платы отличаются высокими физическими и техническими характеристиками, а также высокой точностью изготовления.

РЧ-платы — это особый тип печатных плат, предназначенных для работы в высокочастотном электромагнитном диапазоне. Их производство базируется на технологиях изготовления стандартных жестких плат, но с применением специальных методов обработки материалов (таких как фольгированные диэлектрики для СВЧ-диапазона). Как правило, к высокочастотным относят платы, работающие на частотах выше 1 ГГц.

Современные электронные устройства все чаще оснащаются функциями беспроводной связи, реализация которых невозможна без использования радиочастотных схем на печатных платах. В связи с этим роль РЧ-плат в эпоху развития электронных технологий стремительно возрастает. Переход к высокочастотной передаче сигналов и высокоскоростной цифровой обработке данных диктует необходимость уменьшения толщины плат, а также перехода к использованию микроотверстий (в том числе глухих и скрытых), проводников с минимальной шириной и тонких диэлектрических слоев. Вопросы проектирования многослойных плат с высокой плотностью монтажа, работающих на высоких частотах и скоростях, стали важнейшим направлением наших исследований.

Предельная мощность высокочастотных схем определяется допустимым уровнем нагрева материалов, из которых они изготовлены. Для материалов, прошедших сертификацию безопасности UL, определяется номинальный тепловой индекс (RTI) — максимальная температура, при которой материал сохраняет свои свойства в течение длительного времени эксплуатации. При создании реальных схем на подложке необходимо учитывать и другие факторы, связанные с тепловыми процессами.

Допустимая мощность РЧ-сигнала (СВЧ-диапазона) для печатной платы ограничивается принципом работы схемы и условиями ее эксплуатации. Если мощность нагрузки не приводит к нагреву схемы выше допустимого температурного предела, то такой уровень мощности считается приемлемым. Разумеется, мощность нагрузки может вызывать нагрев, при котором температура схемы превышает температуру окружающей среды. Так, при внешней температуре +25 °C тепло, выделяемое при передаче РЧ-сигнала, может не приводить к превышению максимально допустимой температуры. Однако при той же мощности и внешней температуре +50 °C выделяемое тепло может вызвать перегрев, превышающий допустимый предел, что приведет к сбоям в работе схемы. Как уже упоминалось выше, характеристики высокочастотных схем печатных плат в определенной степени зависят и от внешних условий эксплуатации.

Audemars Piguet Circuit — специализированное производственное предприятие, занимающееся изготовлением печатных плат и высокочастотных схем. Мы уделяем особое внимание стабильности качества и технологическому развитию, обеспечивая клиентов надежными печатными платами.

Наша продукция

Печатные платы: минимальная ширина проводника и зазор 3 мил (mil), диаметр переходного отверстия от 8 мил; отработанные технологии контроля импеданса, а также производства плат со слепыми и скрытыми переходными отверстиями и металлизированными торцевыми отверстиями (half-holes).

Высокочастотные платы: доступны все типы высокочастотных плат с использованием материалов таких производителей, как Rogers, Taconic, Arlon, F4b.

Мы предлагаем услуги срочного производства: отгрузка двухслойных плат возможна в течение 12 часов, а четырехслойных — в течение 48 часов.

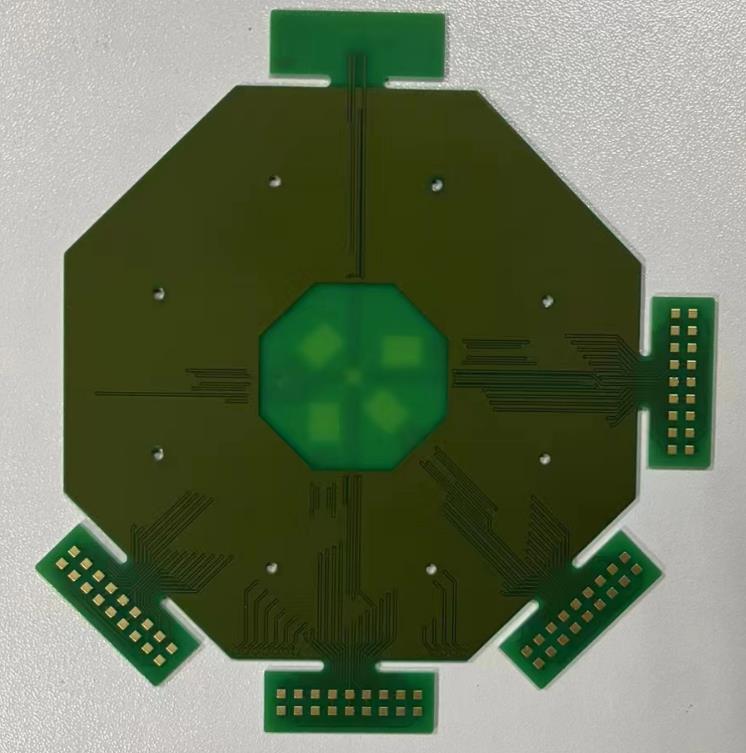

RF PCB circuit board

Инструкция по промывке высокочастотных плат

Наша компания регулярно поставляет высокочастотные печатные платы, в том числе платы на материалах Rogers и Taconic, высокочастотные микроволновые платы на основе ПТФЭ (тефлона).

К числу материалов, которые мы обычно держим на складе, относятся диэлектрики серии Rogers 4000 (RO4350B и RO4003C) следующей толщины: 0,2; 0,254; 0,308; 0,508; 0,762; 0,813 и 1,524 мм.

Сроки поставки плат, отсутствующих на складе, необходимо согласовывать с поставщиком. При наличии материалов на складе поставщика срок поставки составляет 1–5 дней; в противном случае сроки уточняются дополнительно.

Наши высокочастотные платы могут использоваться в гибридных конструкциях (совместно с материалами FR4 и препрегом), а материалы серии Rogers 4000 (в частности, RO4350B) позволяют изготавливать композитные платы в сочетании с FR4.

Материалы Rogers для высокочастотных плат включают:

RO4003C, RO4350B, RO4360, RO4533, RO4535, RO4730, RO4232, RO4233, RO3003, RO3006, RO3010, RO3035, RO3203, RO3206, RO3210, RO3730, RO5780, RO5880, RO6002, RO3202, RO6006

Модели материалов Taconic:

TLY-5A, TLY-5, TLY-3, HT1.5, TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLC-27, TLE-95, TLC-30, TPG-30, TLG-30, RF-30, TSM-30, TLC-32, TPG32, TLG-32, TLG-34, TPG35, TLG-35, RF-35, RF-35A, RF-35P, RF-41, RF-43, RF-45, RF-60A, CER-10

Материалы Arlon для высокочастотных плат:

AD255 C03099, AD255 C06099, AD255 C04099, AD300 C03099, AD300 C04099, AD300 C06009, TC600, AD250 C02055C, TC350, MCG300CG, DCL220, CUCLAD 217LX, CUCLAD 250GX, ARLON 55NT

Другие материалы для высокочастотных плат:

F4BK225, F4BK265, F4BK300, F4BK350, F4BM220 F4BM255 F4BM265 F4BM300 F4BM350
