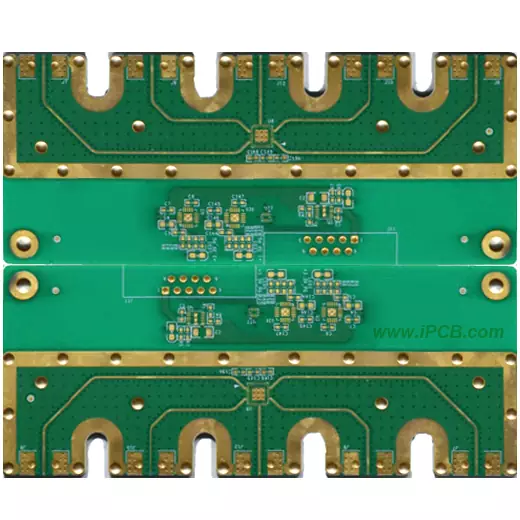

Радиочастотные PCB

Материал: Rogers 5870

Объем слоя: 1 л-16 л

5870 dk: 2,33

5870 df: 0,0012

Толщина меди в основе: 0,5 унции

Толщина меди снаружи: 1 унция

5880 толщина: 10 мил, 20 мил, 30 мил, 60 мил

Цвета паяльной маски: зеленый, красный, синий

Покрытие поверхности: Иммерсионное серебро, золото

Применение: Микрополосковая линия, радар, ракета

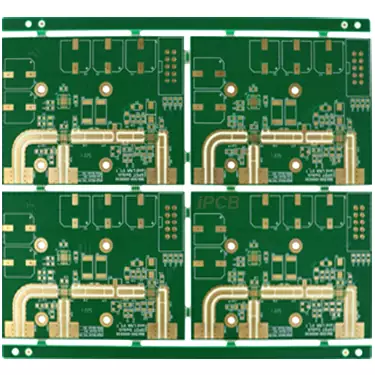

Продукт: Печатная плата RO4835

Материал: Rogers RO4835 + FR-4

Количество слоев: 6

Диэлектрическая проницаемость RO4835: 3,48

Средняя толщина RO4835: 4 мил (0,1 мм)

Толщина основной меди RO4835: 0,5 унции

Толщина внешней меди: 1 унция

Толщина готовой печатной платы: 1,2 мм

Цвета паяльной маски: зеленый, красный, синий

Покрытие поверхности: Иммерсионное золото

Применение: Радар миллиметрового диапазона

Продукт: Печатная плата F4BM

Материал: PTFE F4BM

Слой: 1-2 л

Диэлектрическая проницаемость F4BM: 2,2-3,5

Средняя толщина F4BM: настраиваемая

Толщина меди в основе F4BM: 0,5 унции

Толщина внешней меди: 1 унция

Толщина готовой печатной платы: 0,2-12 мм

Цвета паяльной маски: зеленый, красный, синий

Покрытие поверхности: Иммерсионное золото

Применение: антенны, спутниковая связь

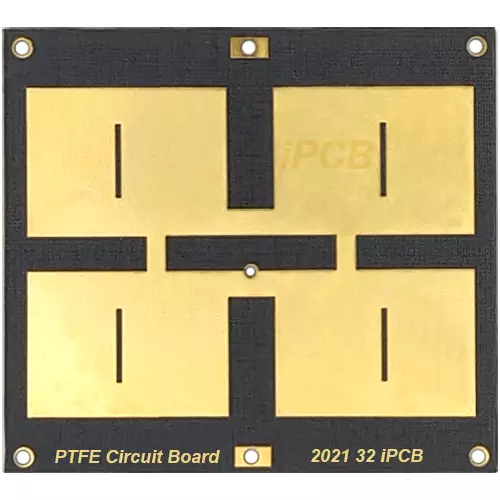

Название продукта: Печатная плата из ПТФЭ

Диэлектрическая проницаемость (DK)): 2.2, 2.55, 2.65, 2.75, 2.85, 2.95, 3.0, 3.3, 3.5

Тангенциальные потери (DF): 0,0030

Адгезия к меди: 12ibs/дюйм

Водопоглощение: ≤ 0,02%

Поверхностное сопротивление: 1X1016 Ом

Сопротивление корпусу: 1X1012 Ом

Рабочая температура: от -100 до +150 ℃

Характеристики печатной платы из тефлона: низкие потери, низкая стоимость, прочная адгезия к медной фольге

Области применения: усилитель мощности, малошумящий усилитель, антенна

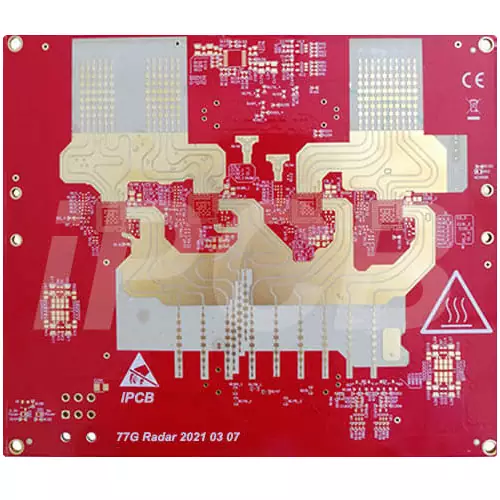

Продукт: Печатная плата RO3003G2

Материал: RO3003G2 + High TG FR-4

Количество слоев: 8

Плотность RO3003G2: 3,0

RO3003G2 средняя толщина: 5 мил (0,127 мм)

Толщина меди в основе RO3003G2: 0,5 унции

Толщина меди снаружи: 1 унция

Толщина готовой печатной платы: 1,2 мм

Цвет паяльной маски: красный

Покрытие поверхности: серебро или золото

Применение: Радар миллиметрового диапазона

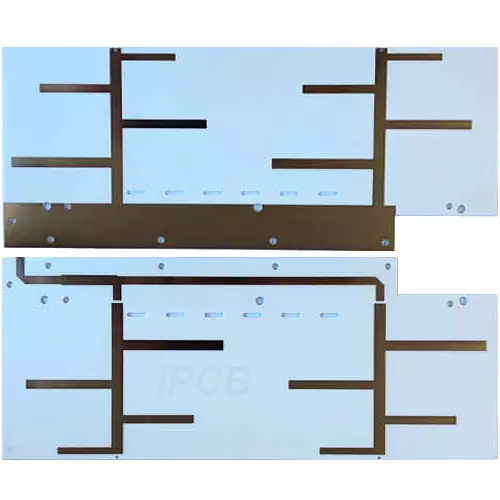

Продукт: Печатная плата RO4725 RO4730

Материал: RO4725JXR, RO4730JXR, RO4730G3

Диэлектрическая проницаемость: 2,55, 3,0

Толщина базовой меди: 18 мкм (0,5 унции)

Толщина готовой меди: 35 мкм (1 унция)

Средняя толщина: 20-60 мил

Цвет паяльной маски: Отсутствует

Цвет экрана: Отсутствует

Покрытие поверхности: иммерсионное золото

Применение: Антенна высокого класса

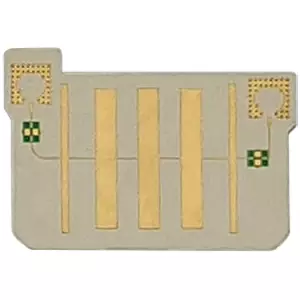

Продукт: Печатная плата Rogers 6010

Материал: Rogers 6010

Количество слоев: 2

Диэлектрическая проницаемость Rogers 6010: 10,2

Толщина Rogers 6010: 5 мил (0,127 мм)

Толщина меди Rogers 6010: 0,5 унции

Толщина внешней меди: 1 унция

Толщина готовой печатной платы: 1,2 мм

Цвета паяльной маски: зеленый, красный, синий

Покрытие поверхности: Иммерсионное серебро, иммерсионное золото

Применение: радар, связь

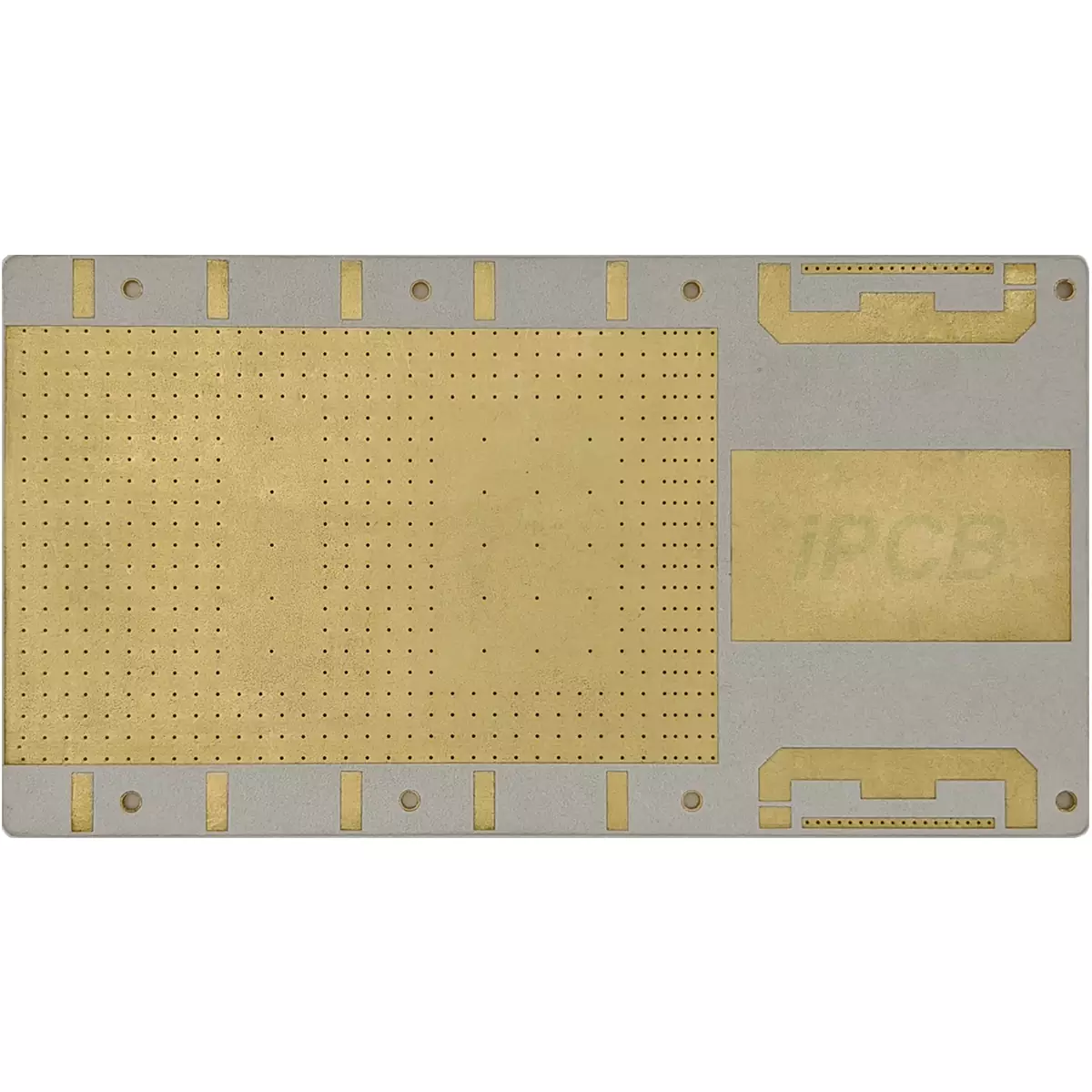

Продукт: Печатная плата Rogers TMM

Материал: серия TMM

Слой: 2l

Толщина TMM: 3,45-12,2 мм

Толщина TMM: 15-500 мил

Толщина меди TMM: 0,5 унции

Толщина внешней поверхности меди: 1 унция

Цвета паяльной маски: зеленый, красный, синий

Покрытие поверхности: золото

Применение: микроволновая печь

Продукт: Доска для запекания в микроволновой печи

Материал: PTFE, тефлон, FR-4

Слой: Односторонний, двухслойный, многослойный

DK: 2.2-16

Средняя толщина: настраиваемая

Толщина базовой меди: 0,5 унции, 1 унция

Толщина внешней меди: 1 унция, 2 унции

Толщина готовой печатной платы: 0,2-12 мм

Цвета паяльной маски: зеленый, красный, синий

Обработка поверхности: ENIG

Применение: антенны, средства связи

Продукт: Печатная плата Kappa 438

Материал: Rogers Kappa 438

Количество слоев: 2

Диэлектрическая проницаемость Kappa 438: 4,38

Средняя толщина Kappa 438: 60 мил (1,524 мм)

Толщина основной меди Kappa 438: 0,5 унции

Толщина внешней меди: 1 унция

Толщина готовой печатной платы: 1,6 мм

Цвета паяльной маски: зеленый, красный, синий

Обработка поверхности: Иммерсионное серебро, иммерсионное золото или OSP

Область применения: коммуникационное оборудование, радиолокационные системы, медицинское оборудование

Продукт: Печатная плата RO3010

Материал: Rogers RO3010

Слой: 2 Л

Плотность RO3010: 3,0

Плотность RO3010: 25 мил (0,64 мм)

Толщина базовой меди RO3010: 0,5 унции

Толщина внешней меди: 1 унция

Толщина готовой печатной платы: 0,75 мм

Цвета паяльной маски: зеленый

Обработка поверхности: ENIG

Применение: радар, приборы

Продукт: Радиочастотная печатная плата CT350

Материал: углеводороды + керамика

Слой: 2 слоя и многослойный

Диэлектрическая проницаемость: 3,0-6,15

Средняя толщина: 4-60 мил

Толщина основной меди: 0,5 унции

Толщина внешней меди: 1 унция

Толщина печатной платы: 0,2 мм-6,0 мм

Цвета паяльной маски: зеленый, красный, синий

Обработка поверхности: ENIG

Применение: микроволновая связь
