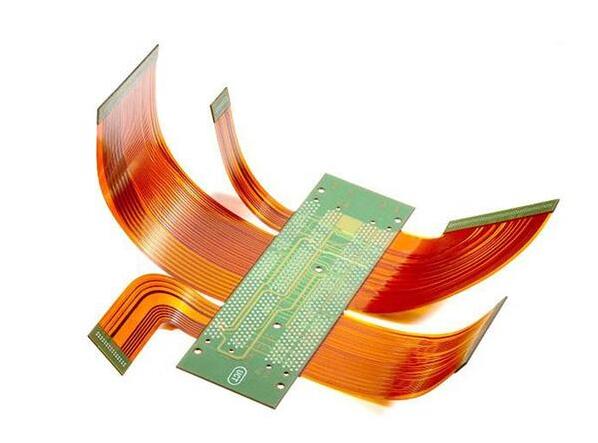

Технология PCB - Преимущества и недостатки жестких гибких печатных плат

Недостатки жестких гибких печатных плат

Если сравнить гибкую и жесткую плату с разъемом FPC+PCB+, то самым большим недостатком является то, что цена гибкой и жесткой платы выше. Самым большим недостатком является то, что цена "FPC" более дорогая, что может почти вдвое превышать цену оригинального чистого "FPC + PCB", но если вычесть стоимость разъемов, цена может остаться прежней, и, возможно, придется пересчитывать подробную стоимость заново до того, как появятся более четкие очертания. Другим недостатком является то, что при изготовлении печатных плат для монтажа SMT и в печи может потребоваться использование лотка (держателя) для поддержки части гибкой платы, что неизменно увеличивает затраты на сборку SMT.

Преимущества гибких и жестких досок

Помимо цены, использование гибких и жестких плат имеет множество преимуществ, перечисленных ниже:

1. Позволяет эффективно экономить место на плате и отказаться от использования разъемов или горячей панели.

Поскольку FPC и печатная плата были объединены, что позволило устранить первоначальную необходимость в использовании разъемов или рабочей панели, что требовало высокой плотности платы, меньше места для разъема - это все равно, что взять в руки сокровище. Это также устраняет необходимость в соединительных деталях или затратах на обработку горячей панели. Кроме того, пространство между двумя платами может быть увеличено за счет устранения соединителя.

2. Сокращается дальность передачи сигнала на гибкой и жесткой плате и увеличивается скорость, что может эффективно повысить надежностьy.

Традиционная передача сигнала через разъем осуществляется по схеме "печатная плата → разъем → Жесткая гибкая печатная плата → разъем → печатная плата", в то время как передача сигнала гибкой и жесткой платы сводится к "печатная плата → Гибкая и жесткая плата → печатная плата", расстояние передачи сигнала становится короче, и проблема решается. затухание также уменьшается при переходе от одной среды к другой. Как правило, проводка на печатной плате выполнена из меди, в то время как контактные клеммы разъемов покрыты золотом, а паяные соединения покрыты лужением и должны быть припаяны к печатной плате с помощью паяльной пасты, поэтому неизбежно возникает некоторое ослабление передачи сигнала между различными диэлектриками. Это поможет повысить надежность продуктов, которым требуется более высокая точность сигнала.

3. Жесткая гибкая печатная плата упрощает сборку изделия и экономит время на сборку.

Использование гибкой печатной платы Rigid-Flex позволяет сократить время работы SMT, поскольку сокращает количество разъемов. Это также сокращает время сборки всего станка, поскольку устраняет необходимость вставлять платы в разъемы или выполнять процесс горячей сборки. Это также снижает затраты на управление запасными частями и инвентаризацию, поскольку сокращается объем спецификации, а значит, остается меньше задач для управления.
