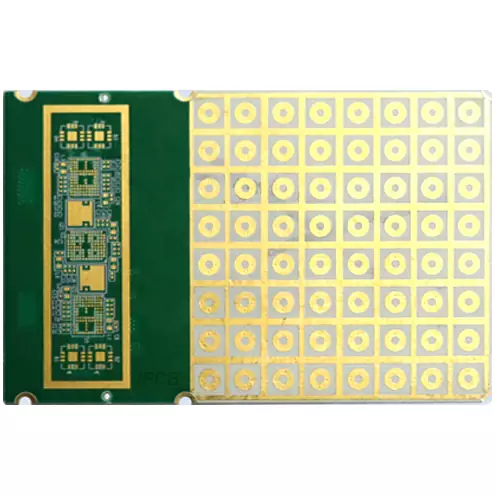

Радиочастотные PCB - ПЕЧАТНАЯ ПЛАТА RO3003

Высокочастотная печатная плата Rogers RO3003 по-прежнему обладает превосходной стабильностью диэлектрической проницаемости (Dk) при различных температурах и частотах. Уникальная конструкция повышает стабильность материала высокочастотной печатной платы RO3003 и устраняет ступенчатое изменение диэлектрической проницаемости обычных материалов из ПТФЭ при комнатной температуре. RO3003 отлично подходит для таких приложений, как автомобильные радары (77 ГГц), передовые системы помощи водителю (ADAS) и беспроводная инфраструктура 5G (миллиметровые волны).

В печатной плате RO3003 используются лучшие смолы и специальные наполнители, а также материал ED copper с чрезвычайно низкой шероховатостью поверхности медной фольги (vlp). Его диэлектрические константы на частотах 10 ГГц и 77 ГГц составляют 3,00 (метод линейных зажимов) и 3,07 (метод дифференциальной фазы микрополосков) соответственно. Потери материала высокочастотной печатной платы Ro3003 также очень малы. Согласно методу измерения разности длин микрополосковых линий, вносимые потери при частоте 77 ГГц на 5-миллиметровом материале Ro3003 составляют всего 1,3 дБ/дюйм.

Характеристики RO3003

Dk =3,00 +/- .04

Df= 0.0010@10GHz

X. Значения CTE по осям Y и Z невелики и составляют 17, 16 и 25 частей на миллион/°C соответственно

Низкие потери на ток, широко используемые в радарах с частотой 77 ГГц

Высокая рентабельность производства печатных плат

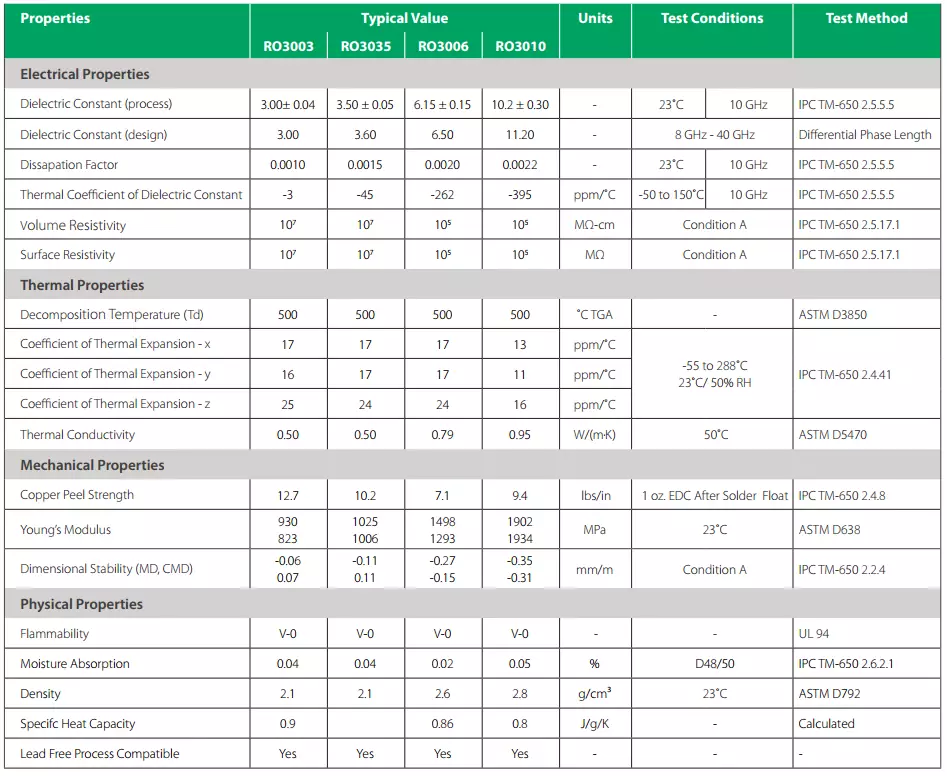

Техническое описание Rogers RO3003

В серии материалов Rogers RO3000 первоначальная низкая плотность политетрафторэтилена (PTFE) повышается за счет добавления керамических материалов и иногда использования армирующих материалов из тканого стекла. Несмотря на то, что добавки позволяют получать различные материалы для печатных плат с широким диапазоном значений Dk (от всего лишь 3 до чуть более 10), эти значения строго контролируются на каждой печатной плате. Благодаря этим добавленным материалам преимущества политетрафторэтилена (PTFE) были усилены с точки зрения электрической стабильности и механической прочности, а строгий допуск значений Dk является весьма впечатляющим.

Наименьшее значение Dk принадлежит RO3003, а значение Dk по оси Z, измеренное на частоте 10 ГГц, для этого материала равно 3,00. Допуск Dk для всего материала очень высок и составляет минимум ±0,04, что свидетельствует о впечатляющем контроле при изготовлении этого материала с использованием политетрафторэтилена (PTFE) и других компонентов материала.

Основным материалом, добавляемым в RO3003, является керамика, что приводит к несколько более высокому Dk, чем номинальный Dk политетрафторэтилена (PTFE). Для достижения более высокой механической прочности в печатную плату Rogers RO3203 были добавлены не только керамические материалы, но и армирующие материалы из стеклоткани. При частоте 10 ГГц коэффициент обработки Dk лишь незначительно увеличился на 3,02, сохраняя при этом тот же строгий допуск Dk, равный ± 0,04.

Чем выше значение Dk, тем меньше характеристики схемы для данной частоты сигнала. Компоненты серии Rogers RO3000 сочетают политетрафторэтилен (PTFE) с различными смесями керамических и стеклопластиковых армирующих материалов, обеспечивая значение Dk до 10. Например, печатная плата RO3035 увеличивает Dk до 3,50 за счет добавления керамического материала к политетрафторэтилену (PTFE), сохраняя допустимое значение Dk на уровне ± 0,05. За счет добавления большего количества керамики или различных типов керамики к политетрафторэтилену (PTFE) печатная плата RO3006 увеличивает технологическое значение Dk до 6,15 при сохранении допустимого значения Dk ± 0,15.

Печатная плата также может обеспечить механическую прочность, повышенную за счет плетеного стекла, а также такое же значение Dk и допуск по Dk, как и у печатной платы RO3206. В печатную плату RO3010 можно добавить керамическую деталь из политетрафторэтиленового (PTFE) композиционного материала, чтобы достичь технологического Dk 10,20 и допуска Dk ± 0,30. Он также может быть усилен плетеным стеклом и обеспечивать тот же технологический уровень Dk, равный 10,20, но с несколько меньшим допуском Dk, равным ± 0,50, что соответствует печатной плате RO3210.

Строго контролируйте количество материала для каждого композитного материала, и даже если значение Dk увеличится, допуск по Dk всегда будет оставаться строгим. В каждом конкретном случае качество отдельных материалов (включая основные материалы из политетрафторэтилена (PTFE)) имеет решающее значение для достижения значений Dk для композитных материалов в таких жестких рамках.

Для пользователей, которые предпочитают, чтобы значение Dk было как можно ближе к базовому значению политетрафторэтилена (PTFE), равному примерно 2, материалы для радиочастотных схем Rogers RT5000 включают печатную плату RT5870 с технологическим значением Dk, равным 2,33, и печатную плату RT5880 с технологическим значением Dk, равным 2,20; Значения Dk обоих материалов сохраняются на протяжении всего процесса. весь материал целиком, с удивительно строгим допуском ± 0,02. В этих печатных платах на основе политетрафторэтилена (PTFE) используются композитные материалы с различным содержанием стекловолокна для достижения различных значений Dk.

Состав материалов высокочастотных печатных плат в значительной степени влияет на их высокочастотные характеристики, но он также влияет на способ обработки материалов печатных плат при изготовлении печатных плат. Хотя печатные платы RT5870 и RT5880 могут обеспечивать значения Dk, близкие к политетрафторэтиленовым (PTFE), и превосходную производительность на самой высокой частоте, они не очень удобны для процессов изготовления схем, особенно при использовании недорогих материалов для схем FR-4 в качестве эталона для обработки. С другой стороны, благодаря использованию композитных материалов, материалы для контуров RO3000 на основе политетрафторэтилена (PTFE) более совместимы с процессами производства крупносерийных контуров.

iPCB является профессиональным производителем радиочастотных печатных плат, который может в срочном порядке изготовить высокочастотную печатную плату, высокочастотную плату со смешанным напряжением, специальную печатную плату, микроволновую радиочастотную плату, плату для микроволновой антенны и другие продукты. На нашем складе имеются долгосрочные запасы высокочастотных печатных плат, таких как Rogers, Taconic, F4B, TP-2, FR-4, RO3003 и т.д. Мы можем быстро доставить модели высокочастотных печатных плат.
