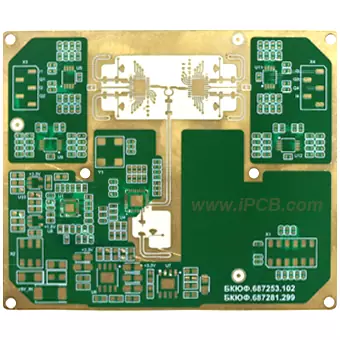

Радиочастотные PCB - ПЕЧАТНАЯ ПЛАТА RO3010

Материал для радиочастотных печатных плат Rogers серии RO3000 представляет собой композитный материал с керамическим наполнителем на основе PTFE, который является весьма конкурентоспособным по цене. Некоторые модели усилены стеклотканью. Изделия этой серии обладают широким диапазоном диэлектрических постоянных, самым низким тангенсом угла диэлектрических потерь среди материалов коммерческого класса (0,0016) и низким коэффициентом теплового расширения по оси Z.

RO3010 стал предпочтительным материалом для высокочастотных цепей с высокой диэлектрической проницаемостью 10,2 и отличными механическими свойствами. RO3010 обеспечивает не только отличные электрические характеристики, но и стабильные тепловые характеристики и низкие диэлектрические потери. Он широко используется в радиочастотных усилителях, антенных решетках и радиолокационных системах миллиметрового диапазона и является идеальным выбором для достижения миниатюризации схем и высокой производительности.

RO3010 и RO3006 - это композитные материалы из ПТФЭ с добавлением керамических наполнителей, подходящие для коммерческого применения в микроволновой и радиочастотной областях. Эти ламинаты обладают превосходной стабильностью диэлектрической проницаемости при изменении температуры и устраняют явление скачка диэлектрической проницаемости, которое наблюдается в стеклотканевых материалах из ПТФЭ при комнатной температуре. Кроме того, ламинаты RO3006 и RO3010 обладают очень низкими диэлектрическими потерями на частоте 10 ГГц, составляющими 0,0020 и 0,0022 соответственно.

По сравнению с RO3003, RO3010 и RO3006 обладают более высокими диэлектрическими постоянными.

Области применения RO3010: усилитель мощности, радиочастотный ответвитель, аэрокосмическая промышленность, национальная оборона.

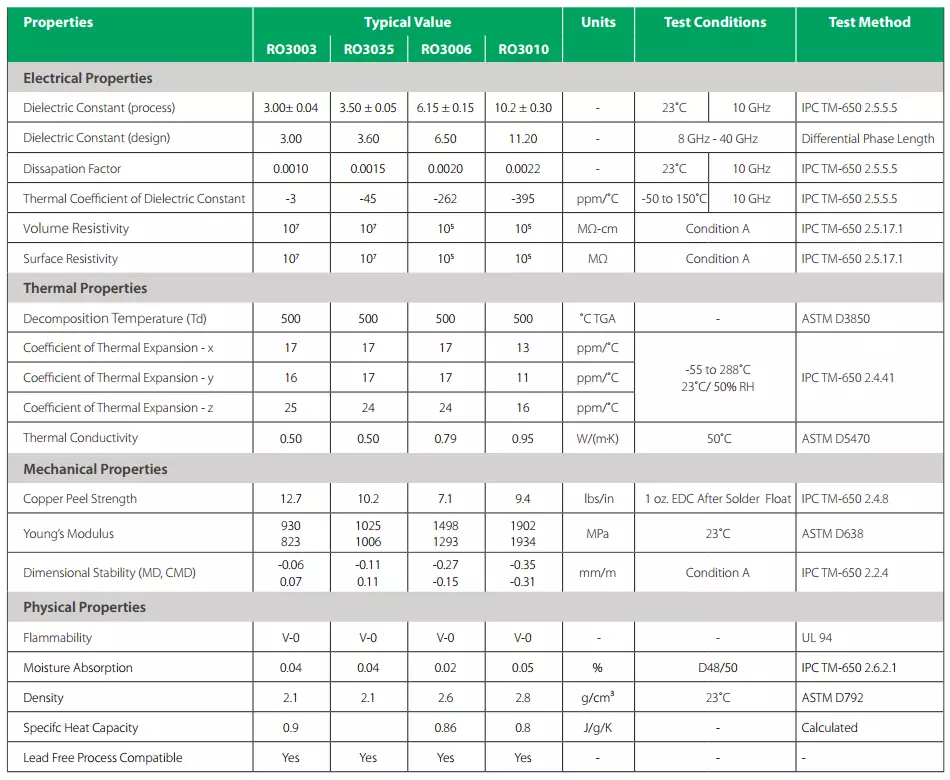

RO3003, RO3035, RO3006, RO3010

И RO3010, и RO3006 относятся к серии RO3000, так в чем же разница между RO3010 и RO3006?

1. Диэлектрическая проницаемость (Dk)

Диэлектрическая проницаемость RO3006 составляет 6,15, в то время как диэлектрическая проницаемость RO3010 еще выше и достигает 10,2. Диэлектрическая проницаемость является показателем способности материала накапливать электрическую энергию и оказывает непосредственное влияние на скорость передачи сигнала и задержку при проектировании схемы.

2. Коэффициент потерь (Df)

Коэффициент потерь RO3006 равен 0.0020@10GHz Коэффициент потерь RO3010 равен 0.0022@10GHz . Чем ниже коэффициент потерь, тем меньше затухание сигнала в материале при передаче высокочастотного сигнала, что имеет решающее значение для обеспечения целостности сигнала и эффективности передачи.

3. Коэффициент теплового расширения (CTE)

Коэффициент теплового расширения RO3006 составляет 17/17/24 ppm/℃ по оси X/Y/Z, в то время как коэффициент теплового расширения RO3010 составляет 13/11/16 ppm/℃ по оси X/Y/Z. Коэффициент теплового расширения влияет на стабильность размеров материалов при изменении температуры, что имеет решающее значение для проектирования и надежности прецизионных схем.

4. Области применения

Благодаря своей низкой диэлектрической проницаемости и коэффициенту потерь RO3006 обычно подходит для применений, требующих высокого качества передачи сигнала, таких как автомобильные электронные радары миллиметрового диапазона, спутниковые антенны, усилители мощности и антенны в системах сотовой связи.

Благодаря своей высокой диэлектрической проницаемости, RO3010 может быть более подходящим для применений, требующих быстрой зарядки и высокого уровня накопления энергии, или в специальных высокочастотных схемах, где требуется использование высокой диэлектрической проницаемости для достижения определенных электрических характеристик.

5. Затраты на RO3006 и RO3010

Между RO3006 и RO3010 могут быть различия в стоимости, и материалы с более высокой диэлектрической проницаемостью обычно стоят относительно дороже. При выборе материала пользователи должны выбирать, какой материал использовать, исходя из конкретных требований к применению и бюджета затрат.

6. Механические характеристики

Как RO3006, так и RO3010 обеспечивают стабильные механические свойства, но конкретные механические характеристики, такие как прочность на растяжение, изгиб и т.д., могут варьироваться в зависимости от состава и структуры соответствующих материалов.

При выборе между RO3006 или RO3010 проектировщикам необходимо определить, какой материал использовать, исходя из конкретных требований к схеме, таких как частота сигнала, скорость передачи, бюджет затрат и ограниченность пространства. Каждый материал обладает своими уникальными преимуществами и сценариями применения, и правильный выбор может значительно повысить производительность радиочастотных печатных плат.
