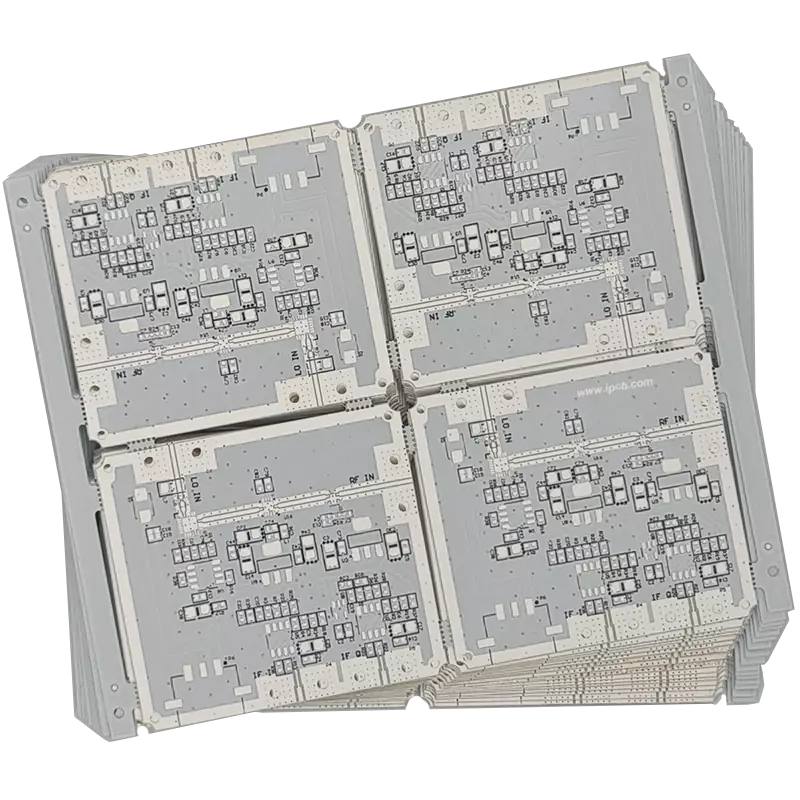

Радиочастотные PCB - Печатная плата RO4350B (RO4350B PCB)

Области применения печатных плат на материале RO4350В

Печатные платы на материале RO4350B применяются в высокочастотных и высокоскоростных электронных устройствах, где важны стабильность параметров и надёжность работы. Основные области применения включают железнодорожный транспорт и электроэнергетику, оборудование для возобновляемых источников энергии, инверторы и силовую электронику, а также системы промышленной автоматизации и сервоприводы.

Материал широко используется в автомобильной электронике - в бортовых устройствах, системах связи и питания электромобилей. Кроме того, RO4350B применяется в телекоммуникационном и коммуникационном оборудовании, устройствах интернета вещей, системах безопасности, а также в оборонно-промышленной и специализированной электронной аппаратуре.

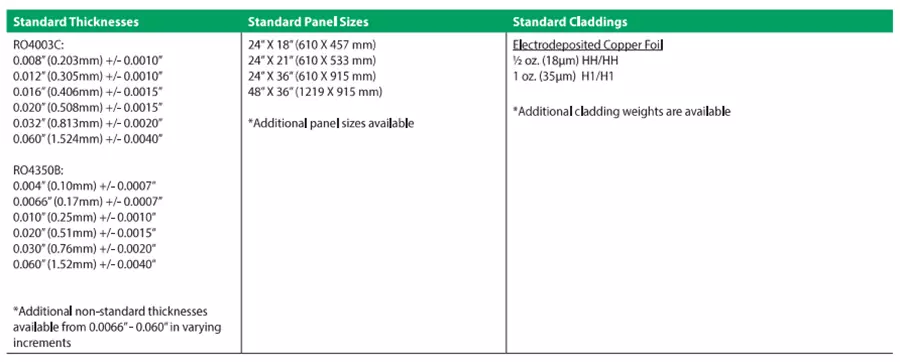

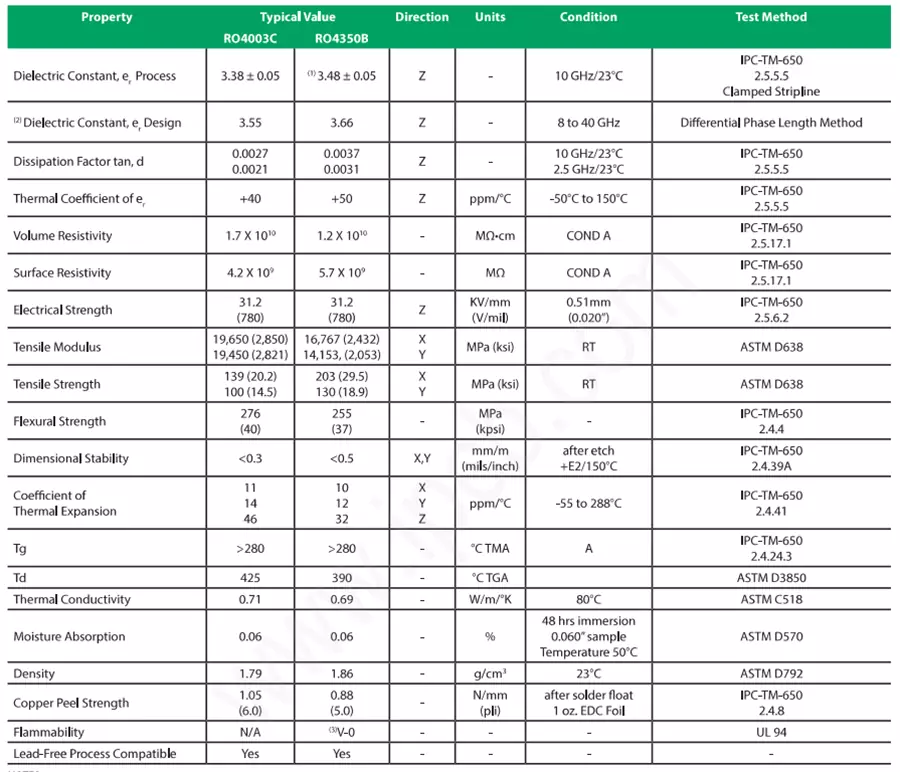

Технические характеристики серии Rogers RO4000

Соотношение между эффективным значением диэлектрической проницаемости материала Rogers RO4350B, шероховатостью медной фольги и толщиной подложки не является постоянным и в значительной степени зависит от характеристик используемой медной фольги. В частности, увеличение шероховатости поверхности медной фольги приводит к росту эффективного значения диэлектрической проницаемости ламината с медным покрытием, вследствие чего фактическое расчетное значение диэлектрической проницаемости оказывается выше номинального.

Rogers RO4350B - это низкопотерный высокочастотный материал на основе углерод-водородной смолы с керамическим наполнителем, поставляемый в виде ламинатов и препрегов. Материал обладает отличными электрическими характеристиками и, как правило, применяется в диапазоне частот до 30 ГГц. Благодаря совместимости со стандартными процессами обработки эпоксидных материалов типа FR-4, печатные платы на RO4350B отличаются сравнительно низкой стоимостью изготовления. Таким образом, RO4350B обеспечивает оптимальный баланс между стоимостью и высокочастотными характеристиками и считается одним из наиболее экономичных низкопотерных ВЧ-материалов.

Рост эффективного значения DK объясняется тем, что при распространении тока и электромагнитных волн вдоль проводника шероховатая поверхность меди увеличивает эффективную длину пути распространения, что эквивалентно увеличению диэлектрической проницаемости материала.

При использовании медной фольги с одинаковой шероховатостью и подложек RO4350B различной толщины — 6,6 мил и 30 мил — были получены следующие результаты. Для более тонкой платы толщиной 6,6 мил среднее расчетное значение DK в диапазоне частот 8–40 ГГц составило 3,96. Для подложки толщиной 30 мил среднее расчетное значение DK в том же частотном диапазоне составило 3,68.

При выборе подложки толщиной 60 мил и более расчетное значение DK для печатных плат на RO4350B стабилизируется на уровне около 3,66. Следует учитывать, что параметры проектирования высокочастотных печатных плат не являются фиксированными и зависят как от шероховатости медной фольги, так и от толщины подложки. В общем случае, чем более шероховатая используется медная фольга и чем тоньше подложка, тем больше требуемые конструктивные размеры элементов высокочастотной платы.
