Радиочастотные PCB - ПЕЧАТНАЯ ПЛАТА RO4725 RO4730

Радиочастотная печатная плата антенного класса серии RO4700 - это надежный материал для печатных плат, а RO4725JXR и RO4730G3RF могут быть использованы для замены традиционной радиочастотной платы на основе ПТФЭ.

Радиочастотные печатные платы RO4725JXR и RO4730G3 обладают механическими и электрическими характеристиками, требуемыми разработчиками антенн. Диэлектрические постоянные (Dk) радиочастотных печатных плат этой серии были протестированы на частоте 25 ГГц с использованием инверсионной обработки LoPr на фольге из электролитической меди со значениями 2,55 и 30 соответственно и углом наклона угла наклона потерь Df, равным 0,0022. Эти значения могут свести к минимуму потери сигнала, позволяя разработчикам печатных плат-антенн добиться значительного усиления. Материал радиочастотной печатной платы серии RO4700 обеспечивает превосходные характеристики PM при значении менее -160 дБн (измеряется при входной мощности 43 дБм для сигнала частотой 1900 МГц).

ВЧ-платы для антенн серии RO4700 совместимы с традиционными методами эпоксидной смолы и высокотемпературной бессвинцовой пайки. Эти ВЧ-платы не требуют традиционной специальной обработки на основе материалов из ПТФЭ, таких как предварительная обработка сквозных отверстий с гальваническим покрытием. Многослойная радиочастотная печатная плата может быть изготовлена путем прессования клеевых листов RO4400 при температуре 175 °C. Полимерная система из материала серии RO4700XR предназначена для обеспечения производительности, к которой стремятся разработчики печатных плат для антенн. Температура стеклования материалов серии RO4700XR превышает 280 ℃ (536 ℉), что приводит к низкому значению CTE по оси Z. Кроме того, надежность сквозных отверстий с покрытием и обрабатываемость безсвинцовой пайкой еще выше.

Преимущества RO4725JXR и RO4730G3

1. Снижение PIM (пассивной интермодуляции) - типичное значение <-164 Кбит/с

2. Низкие вносимые потери

3. Подходит для конструкции с многослойным сжатием (антенна 5G)

4. Низкое значение PIM: серия RO4730 имеет самое низкое значение PIM среди всех радиочастотных печатных плат антенного класса

5. Медная фольга LoPro обеспечивает превосходную пассивную интермодуляцию (PIM)

6. Повышает механическую твердость по сравнению с материалом PTFE

Модели серии RO4700

4725JXR24X181TC/1TC0607+-004/DI, RO4725JXR углеводороды/керамика/стеклоткань, 4725JXR48X361TC/1TC0607+-004/DI, 4725JXR48X361TC/1TC0307+-002/DI, 4725JXR24X185TC/ 5TC0607+-004/DI, RO4700, 4730JXR24X181TC/1TC0607+-004/DI, 4730JXR24X181TC/1TC0307+-002/DI, 4730JXR48X361TC/1TC0607+-004/DI, RO4730JXR углеводороды/керамика/стеклоткань, 4730JXR48X361TC/1TC0307+-002/DI, 4730JXR24X181TC/1TC0407+-003/DI, RO4725JXR, RO4730JXR

Назначение RO4725JXR, RO4730JXR, RO4730G3

Локомотивы, железнодорожный транспорт, электроэнергетика, возобновляемые источники энергии, кузова и шасси, освещение, оборудование и инверторы, оборонно-промышленное оборудование, бортовые устройства, бортовая связь, бортовые развлечения, автомобильные сети, промышленная автоматизация, промышленные сервоприводы, внутреннее освещение, умные дома, управление промышленным оборудованием, связанные с мобильными телефонами, системы питания электромобилей, коммуникационное оборудование, интернет вещей, складские помещения, системы безопасности, антенны базовых станций сотовой связи.

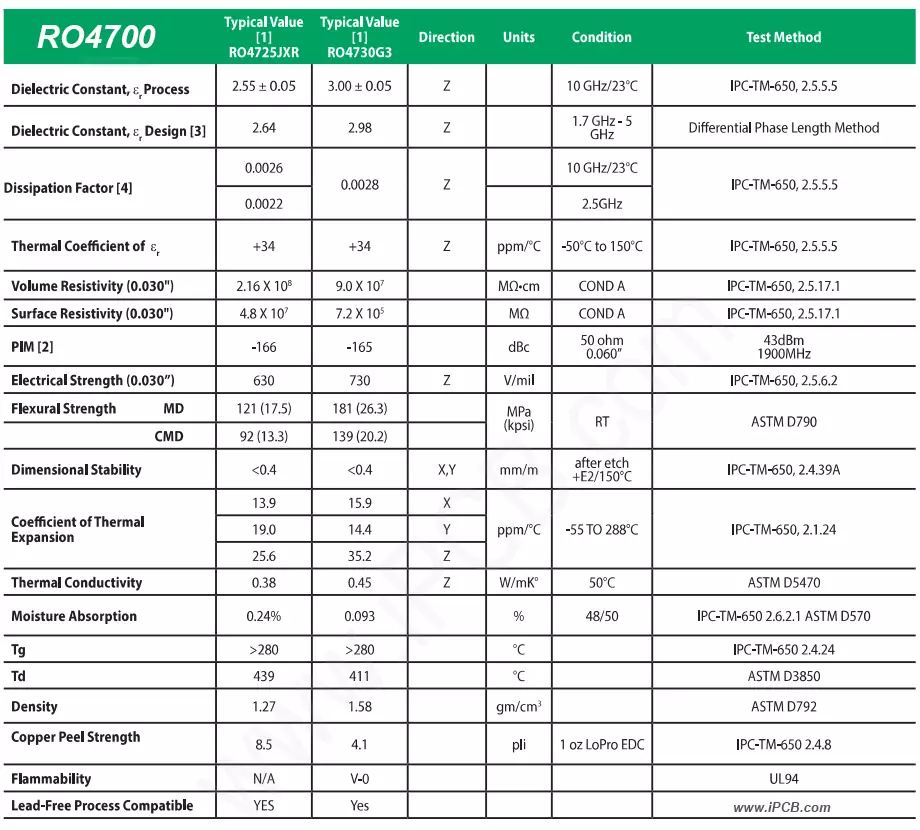

RO4725JXR и RO4730G3

При использовании печатных плат для антенн также важны вносимые потери, но еще важнее показатель пассивной интермодуляции. Радиочастотные платы Rogers RO4725JXR и RO4730JXR для антенн имеют отличные характеристики интермодуляции. В то же время, в определенных сценариях применения печатной платы антенны также требуется определенная степень жесткости или многослойная конструкция платы. Плата серии RO4700JXR изготовлена на основе системы углеводородных смол, которая обладает достаточной твердостью и может быть обработана и смешана в несколько слоев, как плата FR-4, что делает ее очень подходящей для изготовления печатных плат антенн.

Усовершенствованная радиочастотная плата антенного класса серии RO4700JXR предназначена для базовых станций, RFID и других печатных плат антенн. В ней используются материалы с низким уровнем потерь и медная фольга с низкой шероховатостью для уменьшения влияния пассивной интермодуляции (PIM) и достижения низких вносимых потерь. В специально разработанной системе из термореактивной смолы RO4700JXR используются полые сферические наполнители для получения легкой радиочастотной печатной платы с низкой плотностью, которая примерно на 30% легче материала PTFE, покрытого стекловолокном.

Радиочастотные печатные платы RO4725JXR (2,55Dk) и RO4730JXR (3,0DK) также являются недорогим решением для высокочастотных печатных плат, используемых в базовых станциях, и других печатных платах антенн.

Печатная плата RO4700 имеет очень низкий коэффициент теплового расширения по оси Z (CTE, менее 30 частей на миллион/градус Цельсия), что повышает гибкость конструкции. TCDk радиочастотной печатной платы составляет менее 40 PPM/градус Цельсия, что обеспечивает стабильную работу схемы даже при кратковременных перепадах температуры. Как и платы Rogers RO4350B и RO4003C, платы серии RO4700JXR имеют высокую температуру стеклования (Tg), превышающую 280 градусов Цельсия, что соответствует требованиям к бессвинцовым процессам и автоматизированному монтажу.

RO4725JXR, RO4730JXR и RO4730G3 соответствуют стандартам RoHS и совместимы с технологией изготовления печатных плат и обработкой сквозных отверстий с гальваническим покрытием (PTH). По сравнению с другими наполнителями, RO4725JXR, RO4730JXR и RO4730G3 разработаны специально для базовых станций и других RFID-антенн. Запатентованная радиочастотная печатная плата, не содержащая галогенов, обеспечивает более длительный срок службы инструмента, тем самым снижая производственные затраты.

Сравнение нескольких материалов для радиочастотных печатных плат

Основное различие между RO4725 и RO4730 заключается в диэлектрической проницаемости. RO4725JXR имеет диэлектрическую проницаемость 2,55, в то время как RO4730JXR имеет диэлектрическую проницаемость 3,0. Все они относятся к одной серии и используют углеводородные и керамические наполнители.

Диэлектрическая проницаемость RO4725JXR составляет 2,55, а диэлектрическая проницаемость полуотвержденного листа 4450F - 3,52. Если два слоя ламинированы вместе, толщина полупрозрачного листа должна составлять два листа 4450F толщиной 4 мил. Толщина при неодинаковых диэлектрических постоянных может достигать 0,2 мм, что оказывает существенное влияние на общую производительность антенны. Таким образом, при использовании двухслойной ламинированной конструкции RO4533 диэлектрическая проницаемость платы RO4533 составляет 3,3, что аналогично диэлектрической проницаемости полутвердого листа 4450F, и позволяет избежать влияния несоответствующих диэлектрических постоянных на характеристики печатной платы антенны.

F4B и 4450F - это две разные системы смол, так как F4B - термопластичный материал, а 4450F - термореактивный. После сжатия могут возникнуть проблемы с остаточными порами и расслаиванием стенок. Исходя из диэлектрической проницаемости и толщины F4B, в конструкции используется RO4725JXR, который относится к той же полимерной системе, что и 4450F, что упрощает обработку и обеспечивает стабильность печатной платы антенны.

Диэлектрическая проницаемость AD255C и RO4725JXR составляет 2,55, и их отличие заключается в том, что AD255C изготовлен из политетрафторэтиленового материала со стеклотканью, с коэффициентом потерь 0,0011. Плита относительно мягкая, что затрудняет ее обработку. RO4725JXR - это углеводородный керамический наполнитель с коэффициентом потерь 0,0026. Плита относительно твердая и легко поддается обработке.

В настоящее время Rogers предлагает широкий ассортимент продукции, соответствующей различным уровням применения на рынках и требованиям. Основными характеристиками ее продукции являются высокая надежность и постоянство. Серии RO4725JXR, RO4730JXR, RO4730G3, AD300C/255C/250C и т.д. Выберите AD300C, AD255C и AD250C (гибкая подложка) для печатной платы разнесенных антенн среднего и высокого класса. RO4725 и RO4730 рекомендуются для антенн среднего и высокого класса, а RO4533 и RO4535 рекомендуются для антенн среднего и низкого класса.
