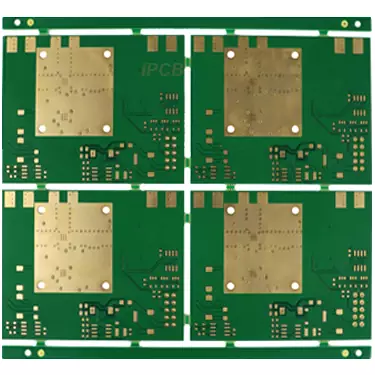

Радиочастотные PCB - ПЕЧАТНАЯ ПЛАТА RO4835

Rogers RO4835 - это высокочастотный материал для печатных плат, заполненный углеводородной смолой и керамикой, который относится к гражданским изделиям. Он совместим с технологией обработки под смешанным давлением FR4 и технологией бессвинцовой пайки. Диэлектрическая проницаемость материала высокочастотной печатной платы Rogers RO4835 в направлении z (направление толщины) составляет 3,48 при частоте 10 ГГц с допуском ± 0,05. Теплопроводность этого материала составляет 0,69 Вт/м/°К, и он обладает превосходной стабильностью размеров в плоскости x-y.

Высокочастотная печатная плата RO4835 LoPro особенно подходит для промышленного радиолокационного обнаружения на коротких расстояниях (<30 м) с частотой 60-81 ГГц (где превосходные электрические характеристики так же важны, как и экономическая эффективность). Высокочастотная печатная плата RO4835 LoPro обеспечивает стабильность как СВЧ-излучения, так и межсоединений, что также является важными показателями высокочастотной печатной платы.

Rogers RO4835 может использоваться в беспроводной инфраструктуре, усилителях мощности, радарных системах, высокоскоростных цифровых гибридных транспортных средствах, высоковольтной железнодорожной тяге, лазерных системах, а также в областях преобразования энергии ветра и солнца.

В качестве дополнения к RO4835, RO4835T может использоваться в качестве внутренней печатной платы многослойных плат (MLBS), когда для их проектирования и обработки требуются более тонкие высокочастотные печатные платы. Высокочастотная печатная плата RO4835T обладает характеристиками высокопроизводительных материалов, обеспечивая наилучший баланс между ценой, производительностью и долговечностью, и может быть обработана и изготовлена по стандартной технологии FR-4 (эпоксидная смола/стекло).

Характеристики Rogers RO4835

Dk=3,48

С использованием электролитической медной фольги LoPro (ED)

Система из термореактивной смолы с характерной открытой волокнистой тканью из стекловолокна

Отличная относительная однородность диэлектрической проницаемости

Низкие вносимые потери на миллиметровых частотах

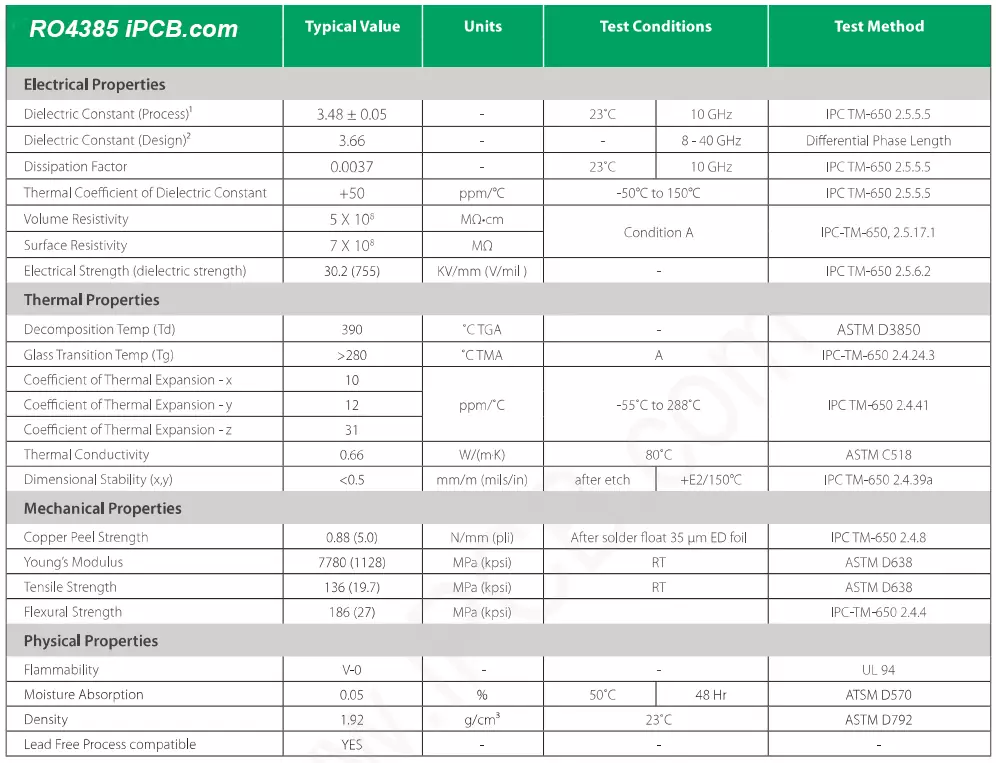

Технические характеристики Rogers RO4835

В чем разница между печатными платами Rogers RO4835 и Rogers RO4350B?

1. Диэлектрическая проницаемость (Dk) - важный параметр для измерения поляризационной способности материалов печатных плат, который влияет на скорость передачи сигналов в плате. Диэлектрическая проницаемость Rogers RO4835 обычно составляет около 3,55, в то время как диэлектрическая проницаемость RO4350B составляет около 3,66. Это означает, что скорость распространения сигнала в RO4350B немного ниже, чем в RO4835, что требует учета его потенциального влияния на скорость отклика схемы при проектировании.

2. Коэффициент потерь (Df) характеризует потери энергии материалами в электромагнитных полях, что особенно важно для применения на миллиметровых волнах и высоких частотах. Коэффициент потерь у RO4835 обычно лучше, чем у RO4350B, что может привести к меньшему тепловыделению и более высокой эффективности в условиях высокочастотной эксплуатации.

3. Печатные платы Rogers RO4835 и Rogers RO4350B также отличаются по теплопроводности. Теплопроводность RO4835 выше, чем у RO4350B, что позволяет лучше регулировать температуру при работе с высокомощными устройствами. Хорошая теплопроводность помогает поддерживать термическую стабильность печатной платы и предотвращает ухудшение эксплуатационных характеристик или повреждения, вызванные высокими температурами.

4. RO4835, как правило, считается более подходящим для высокочастотных применений, таких как радиолокационные системы Ка-диапазона, в то время как RO4350B широко используется в устройствах связи с несколько более низкой частотой, таких как спутниковая связь.

5. Печатные платы Rogers RO4835 и Rogers RO4350B показали хорошую производительность при механическом сверлении, лазерном сверлении и нанесении гальванических покрытий, но с точки зрения стойкости к химической коррозии и влагопоглощению RO4835 демонстрирует лучшие характеристики, что имеет решающее значение для обеспечения долгосрочной надежности.

RO4835, благодаря содержащимся в нем антиоксидантам, обладает поразительным десятикратным повышением антиоксидантных свойств по сравнению с RO4350B, что полностью соответствует строгим требованиям стандарта IPC-4103 (спецификация подложки для высокоскоростного и высокочастотного использования). Однако, как у каждой монеты есть две стороны, RO4835 может немного уступать RO4350B в некоторых аспектах производительности. Например, температурные характеристики его диэлектрической проницаемости могут снижаться, что означает более строгие требования к температурному диапазону изделия. Кроме того, коэффициент теплового расширения RO4835, особенно в направлении оси z, также может быть недостаточным, что может привести к уменьшению относительного количества слоев изделия. Для высокочастотных фазовых характеристик RO4835 также может немного не соответствовать требованиям. Поэтому для продуктов со строгими требованиями к фазовым характеристикам может потребоваться тщательно обдумать, стоит ли выбирать RO4835.

Rogers RO4835 и RO4350B имеют существенные различия в диэлектрической проницаемости, коэффициенте потерь, теплопроводности и применимом диапазоне частот. Понимание этих различий поможет инженерам-проектировщикам выбрать наиболее подходящую радиочастотную печатную плату на основе конкретных требований к области применения и производительности, чтобы оптимизировать производительность и надежность схемы.
