ПЕЧАТНАЯ PCB - Анализ цены субстрата Роджерса: компромисс между производительностью и затратами

Подложки Роджерса используются в высокочастотных и высокоскоростных полях. По сравнению с обычными материалами FR-4 цена подложки Роджерс, как правило, выше, но они также отражают их превосходные преимущества производительности.

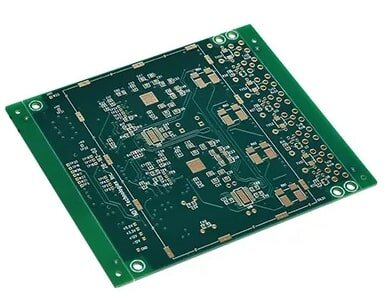

Что такое PCB Rogers?

PCB Rogers поддерживает стабильность при высоких температурах и минимизирует потерю сигнала. В отличие от обычных плат FR-4, этот специализированный материал PCB Rogers хорошо работает даже в суровых условиях. Это будет ваш первый выбор для RF и микроволновых конструкций.

Диэлектрическая константа (Dk) этих субстратов также остается стабильной на разных частотах. Поэтому сигналы в вашей высокоскоростной конструкции будут оптимально защищены. Поскольку они проводят тепло более эффективно, чем FR-4, они идеально подходят для высокомощных приложений. Это дает Роджерсу стабильность, необходимую для сложных конструкций.

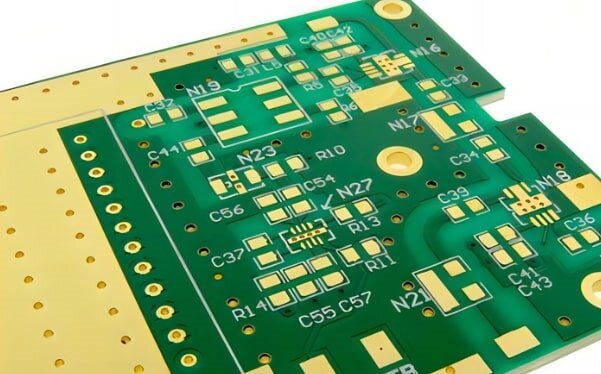

Цена субстрата Роджерса

Основные факторы, влияющие на цену плат Роджерса: Цена субстратов Роджерса варьируется в зависимости от конкретной модели, толщины, толщины медной фольги и количества покупки.

Модель материала и спецификация

Модели высокого класса с высоким Dk и низким Df (диэлектрическая потеря) дороже. Например, цена RT/duroid 5880 обычно выше, чем RO4003C.

Толщина доски и толщина медной фольги

Различные толщины влияют на стоимость. Общие толщины составляют 0,254 мм ~ 3,2 мм, а медные толщины часто составляют 0,5 унции, 1 унция, 2 унции и т. д.

Требования к сложности и точности обработки

Высокочастотные платы обычно требуют более высокого контроля импеданса, точности допуска и обработки стен отверстий, что влияет на производственный процесс и котировку.

Количество заказа и время доставки

Опасные заказы или стандартное время доставки (5 ~ 7 рабочих дней) имеют лучшие цены, а ускоренные заказы или небольшое испытательное производство партий увеличат затраты.

Это гибридная плата?

Некоторые конструкции используют гибридную структуру «Rogers + FR-4», чтобы сбалансировать цену и производительность субстрата Rogers. Эта гибридная обработка более сложна и также влияет на общую котировку.

Типы ламинатов PCB Rogers

Подложка Роджерса

Вот некоторые общие типы ламинатов PCB Rogers, которые мы используем.

РО3000

Серия RO3000 подходит для коммерческих радиочастотных и микроволновых схем. PTFE керамический материал может минимизировать потерю сигнала. Его стабильные механические свойства помогают легче производить многослойные доски. Целостность сигнала остается последовательной независимо от того, насколько высока температура.

РО4000

Если вам нужен лучший высокочастотный материал PCB в отрасли. Изготовленный из керамического ламината с углеводородами, он обеспечивает превосходные RF-характеристики с минимальными потерями. Одним из его главных преимуществ является то, что он легко обрабатывается с помощью процессов FR-4. В результате производство РФ-ПХБ становится простым и экономически эффективным.

Роджерс 3003

Разработанный для высокочастотных приложений, он является идеальным материалом для антенн 5G и лучшим материалом PCB Rogers для автомобильных радарных систем 77 ГГц.

Роджерс 3010

Rogers 3010 более экономичный. Этот материал PTFE, наполненный керамикой, обеспечивает отличную стабильность.

Роджерс 3006

Если ваше приложение требует крайней надежности, выберите Rogers 3006. Он обладает чрезвычайно стабильными электрическими и механическими свойствами. Его диэлектрическая константа остается постоянной в очень широком температурном диапазоне. Эта предсказуемость означает, что ваша схема будет работать точно так, как спроектирована каждый раз.

Хотя цена субстрата Роджерса высока, они являются незаменимым выбором для высококачественных продуктов, которые стремятся к целостности сигнала, низким диэлектрическим потерям, высокочастотной стабильности и адаптируемости к окружающей среде.
