Радиочастотные PCB - Печатная плата Rogers 5880

Материал высокочастотной схемы Rogers RT/durroid 5880 изготовлен из материала, армированного политетрафторэтиленовым стекловолокном. Эти микроволокна случайным образом распределены в материале, что предъявляет все более жесткие требования к материалам для проектирования высокочастотных схем и производства высокочастотных печатных плат.

Rogers 5880 обладает самой низкой диэлектрической проницаемостью среди аналогичных материалов, измеренной в соответствии со стандартом IPC-TM 2.5.5.5 10 ГГц, с диэлектрической проницаемостью 2,20 ± 0,02. В то же время, при измерении по тому же стандарту, диэлектрические потери этого материала составляют всего 0,0009. Эти чрезвычайно низкие характеристики диэлектрических потерь делают его очень подходящим для высокочастотных и широкополосных применений, требующих минимальной дисперсии и потерь, при этом максимальная поддерживаемая частота достигает Ku-диапазона или даже выше.

Коэффициент влагопоглощения Rogers RT5880 составляет всего 0,02%, что делает его идеальным выбором для применения в условиях повышенной влажности благодаря чрезвычайно низким характеристикам влагопоглощения.

Материал Rogers RT5880 легко поддается резке нужной формы и устойчив к коррозии, вызываемой различными растворами и реагентами, используемыми в таких процессах, как травление и нанесение покрытий на сквозные отверстия. Материалы Rogers 5870 и Rogers 5880 не только обладают самыми низкими диэлектрическими потерями и низким коэффициентом поглощения влаги среди политетрафторэтиленовых материалов, но также обладают характеристиками изотропии и минимальными изменениями электрических характеристик в зависимости от частоты.

Rogers 5880 также обладает самыми низкими диэлектрическими потерями, низким коэффициентом влагопоглощения и превосходной изотропией среди политетрафторэтиленовых материалов, а его электрические характеристики практически не меняются в зависимости от частоты. Это позволило Rogers 5880 продемонстрировать выдающиеся эксплуатационные характеристики в телефонных сетях коммерческой авиации, микрополосковых и линейных линиях связи, системах миллиметрового диапазона, военных радарных системах, системах наведения ракет и двухточечных цифровых радиоантеннах.

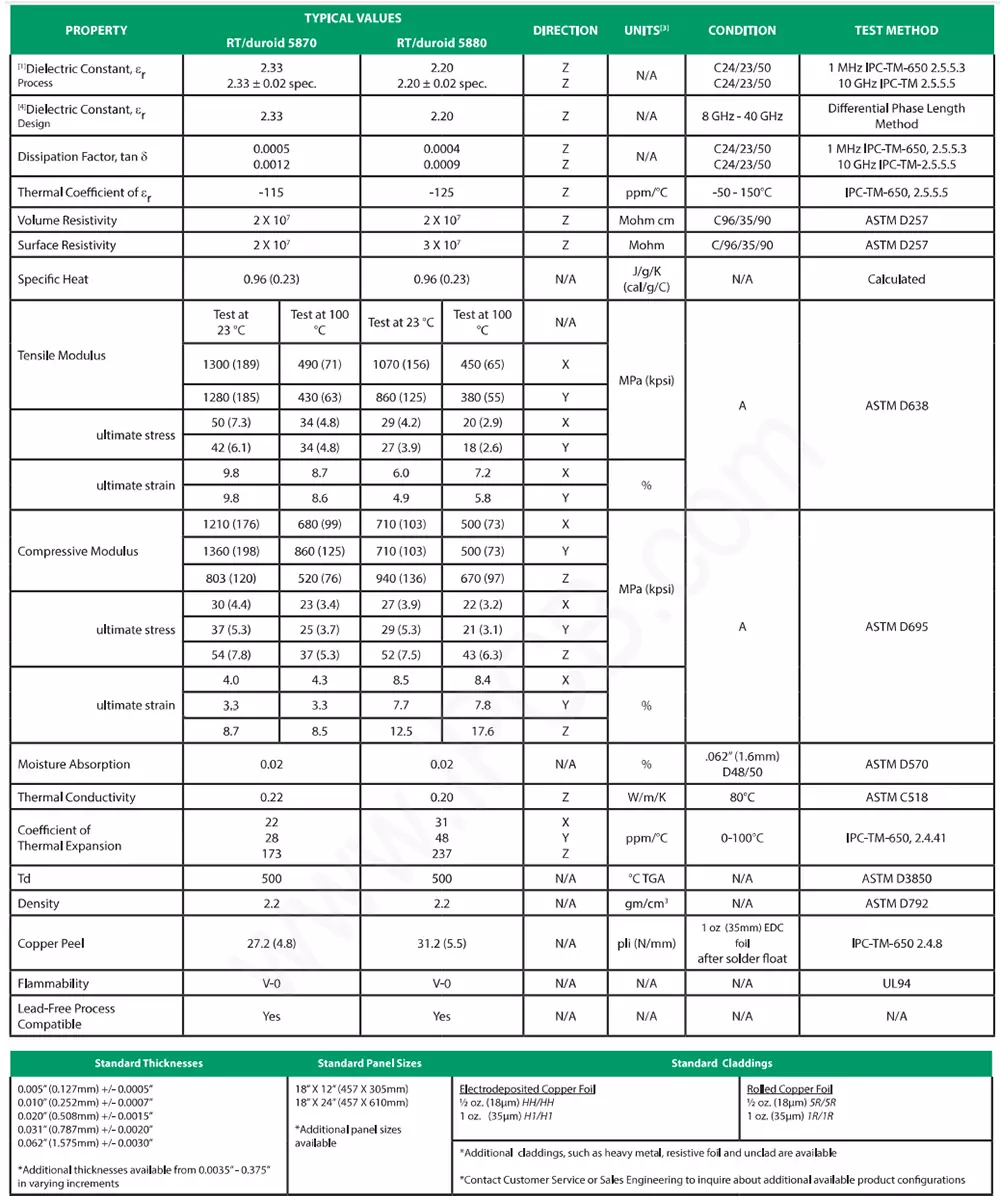

Rogers RT/дюроид 5880

Преимущества Rogers 5880

1. Чрезвычайно низкая диэлектрическая проницаемость: при измерении в соответствии со стандартом IPC-TM 2.5.5.5 на частоте 10 ГГц диэлектрическая проницаемость достигает 2,20 ± 0,02, что обеспечивает эффективную передачу сигнала.

2. Чрезвычайно низкие диэлектрические потери: при измерении в соответствии со стандартом IPC-TM 2.5.5.5 на частоте 10 ГГц коэффициент диэлектрических потерь составляет всего 0,0009, что эффективно снижает затухание сигнала и улучшает его качество.

3. Поддержка высоких частот: Поддерживает самую высокую частоту прикладного сигнала вплоть до Ku-диапазона или даже выше, что соответствует строгим требованиям, предъявляемым к высокочастотной связи.

4. Низкий коэффициент влагопоглощения: Коэффициент влагопоглощения, составляющий всего 0,02%, обеспечивает стабильность материала во влажной среде.

5. Соответствует технологическим стандартам, не содержащим свинца: Соответствует требованиям, предъявляемым к процессам, не содержащим свинца, в современном производстве электроники, является экологически чистым и надежным.

Применение Rogers 5880

1. Телефонная сеть для коммерческой авиации: обеспечивает высокопроизводительные решения для передачи сигналов в области коммерческой авиации.

2. Микрополосковые и полосково-линейчатые схемы: Микрополосковые и полосково-полосчатые схемы обеспечивают стабильную передачу сигнала и отличные электрические характеристики.

3. Применение в миллиметровом диапазоне волн: Обеспечивают эффективную передачу и прием сигналов в миллиметровом диапазоне частот.

4. Военная радиолокационная система: обеспечивает надежную поддержку передачи сигналов военным радиолокационным системам для обеспечения их стабильной работы.

5. Система наведения ракет: В системе наведения ракет предусмотрена высокоточная передача сигналов для обеспечения точного наведения ракеты.

6. Двухточечная цифровая радиоантенна: обеспечивает высококачественную передачу сигнала для двухточечных цифровых радиоантенн, повышая качество и эффективность связи.

Выдающиеся преимущества и характеристики Rogers 5880 на протяжении длительного времени обеспечивали ему высокую эффективность и надежность в отрасли. Материал Rogers RT5880 является надежным выбором как для производителей печатных плат, так и для конечных пользователей. iPCB специализируется на производстве высокочастотных печатных плат RF microwave, ассортимент печатных плат включает в себя различные серии печатных плат Rogers.

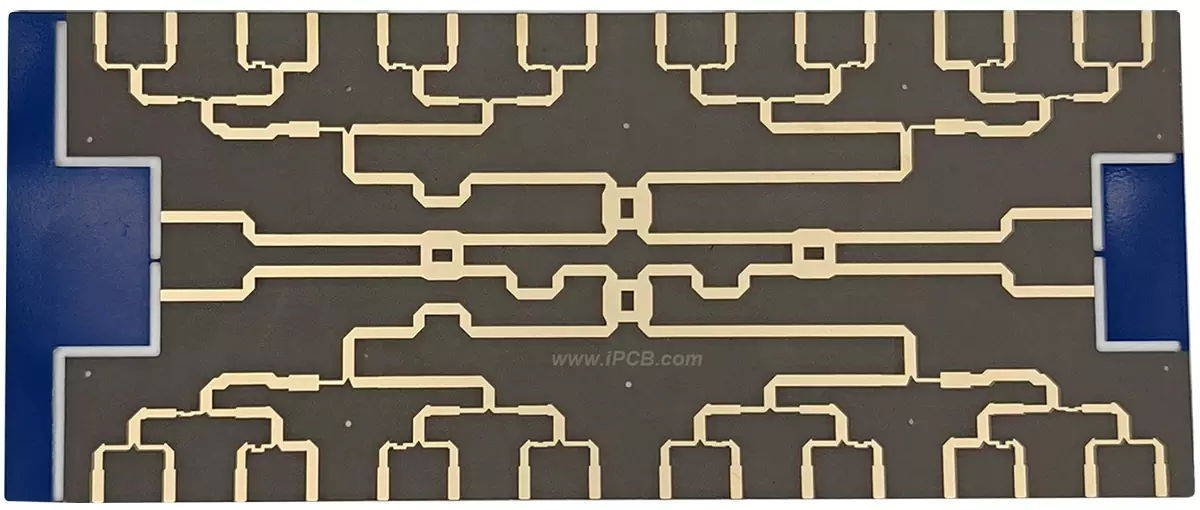

Печатная плата Rogers 5880
