Радиочастотные PCB - Печатная плата Rogers 6010

Rogers RT/durroid 6010 - это высокочастотная печатная плата, изготовленная из политетрафторэтилена и керамики. Rogers 6010 обладает превосходными электрическими и механическими свойствами, что делает его пригодным для применения в цепях питания ВЧ-СВЧ, требующих высоких диэлектрических постоянных.

Высокочастотные печатные платы RT/durroid 6006 и 6010.2LM обладают высокой диэлектрической проницаемостью (Dk), что позволяет снизить технические характеристики силовых цепей. Rogers 6006 и Rogers 6010.2LM - это материалы с низким уровнем потерь, которые особенно подходят для работы на частотах ниже X-диапазона. Кроме того, строгий контроль диэлектрической проницаемости и ширины высокочастотных печатных плат RT/durroid 6006 и 6010,2ЛМ позволяет легко добиться воспроизводимых характеристик высокочастотных силовых цепей.

Характеристики Rogers RT6006

Dk=6,15+/-.15

Df= 0.0027@10GHz

Доступны стандартные варианты электролитической меди и обратной меди

Характеристики Rogers RT 6010.2LM

Dk=10,2+/-.25

Df= 0.0023@10GHz

Стандартная электролитическая медь или реверсивная медь на выбор

Преимущества Rogers 6010.2LM и Rogers 6006

Высокая диэлектрическая проницаемость позволяет снизить технические характеристики силовых цепей

Низкие потери, особенно подходящие для работы в диапазоне ниже X

Строгий контроль диэлектрической проницаемости и ширины обеспечивает повторяемость характеристик силовых цепей

Низкая скорость восстановления

Высокая надежность сквозных отверстий с гальваническим покрытием, пригодных для многослойных высокочастотных печатных плат

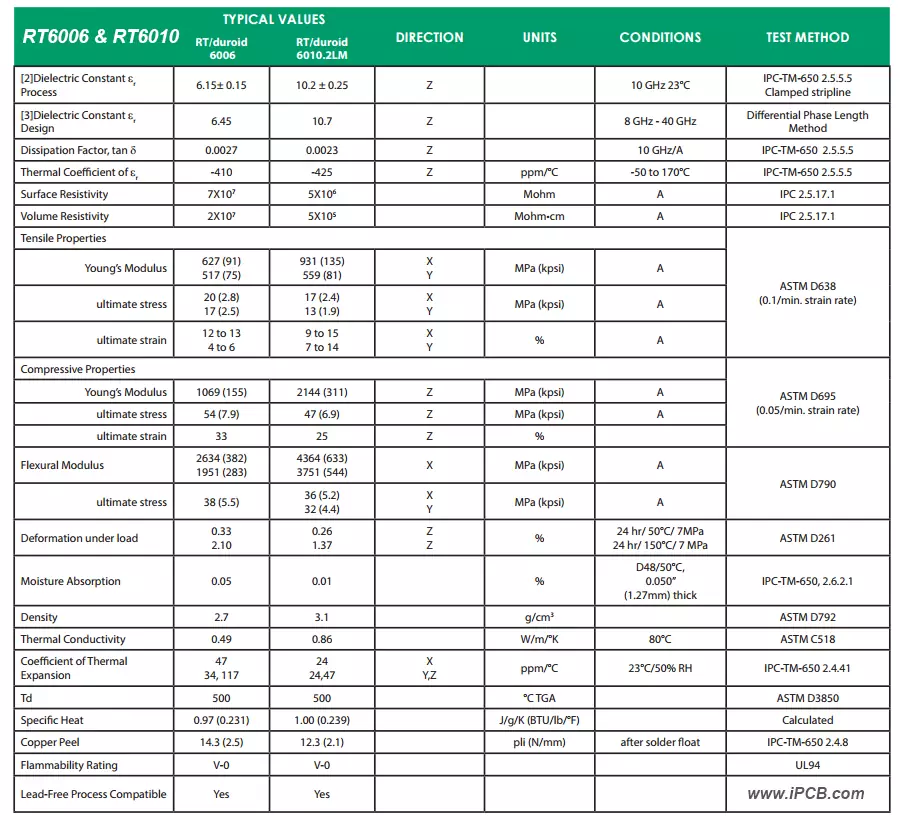

Rogers 6010.2LM и Rogers 6006

Применение Rogers 6010

1. Радиочастотные и микроволновые схемы: Материалы с высокой диэлектрической проницаемостью могут использоваться в микроволновых схемах, таких как усилители радиочастот, генераторы и фильтры, для достижения миниатюризации и оптимизации производительности.

2. Конструкция антенны: При проектировании антенны можно использовать материалы высокого качества для достижения более компактных размеров антенны при сохранении хороших электрических характеристик.

3. Высокоскоростные цифровые схемы: В высокоскоростных цифровых схемах материалы с высокой диэлектрической проницаемостью помогают достичь более высоких скоростей передачи сигнала и более высоких характеристических сопротивлений.

4. Радар миллиметрового диапазона: Радарные системы миллиметрового диапазона, особенно в области автомобильной электроники, используются для адаптивного круиз-контроля, систем предотвращения столкновений и т.д. Для создания высокоэффективных радиолокационных антенн и схем требуются материалы с высокой диэлектрической проницаемостью.

5. Система спутниковой связи: В системах спутниковой связи используются высококачественные материалы для изготовления высокопроизводительных антенн и усилителей мощности.

6. Устройства беспроводной связи: включая усилители мощности и антенны для систем сотовой связи, а также устройства беспроводной локальной вычислительной сети (WLAN).

7. Аэрокосмическая и оборонная промышленность: В этих областях материалы с высокой диэлектрической проницаемостью используются для изготовления высокопроизводительных электронных систем, таких как радары, оборудование связи и системы радиоэлектронной борьбы.

8. Управление энергопотреблением: В системах преобразования и распределения электроэнергии материалы с высоким коэффициентом полезного действия могут использоваться для создания силовых цепей меньшего размера.

9. Испытательное и измерительное оборудование: В испытательном и измерительном оборудовании, требующем точного контроля характеристик передачи сигнала, материалы с высоким коэффициентом полезного действия могут обеспечить требуемые электрические характеристики.

10. Упаковочная подложка: При упаковке высокопроизводительных интегральных схем можно использовать материалы с высокой диэлектрической проницаемостью для получения упаковочных подложек меньшего размера.

RT/durroid 6010LM - это листовой материал с диэлектрической проницаемостью 10,2, представляющий собой композиционный материал из политетрафторэтилена (PTFE) с керамическим наполнителем. Этот материал разработан специально для электронных и радиочастотных печатных плат с высокой диэлектрической проницаемостью, обеспечивая превосходные характеристики электрической изоляции и устойчивость к высоким температурам. Применение Rogers RT6010 в системах спутниковой связи и устройствах беспроводной связи продемонстрировало его надежность и долговечность в высокочастотной области.
