Радиочастотные PCB - Печатная плата Rogers 6035HTC

Высокочастотный материал платы RT/durroid 6035HTC - лучший выбор для обеспечения высокой мощности. Теплопроводность RT6035 примерно в 2,4 раза выше, чем у стандартных изделий RT/durroid 6000, а медная фольга (обработанная ED и обратным способом) обладает превосходной долговременной термостойкостью. Кроме того, усовершенствованная система уплотнения Rogers придает изделию отличные технологические характеристики при сверлении, что снижает затраты на сверление по сравнению со стандартными ламинатами с высокой теплопроводностью, в которых используется оксид алюминия.

Характеристики RT6035 HTC

Dk=3,50

Df=0,0013

Теплопроводность 1,44 Вт/м/К

Низкая шероховатость и обратная обработка медной фольги обеспечивают отличную термическую стабильность

Высокая теплопроводность

Увеличение теплопроводности среды позволяет снизить рабочую температуру, что делает ее пригодной для применения в системах с высокой мощностью

Обладает отличными высокочастотными характеристиками

Низкие вносимые потери и отличная термическая стабильность схемы

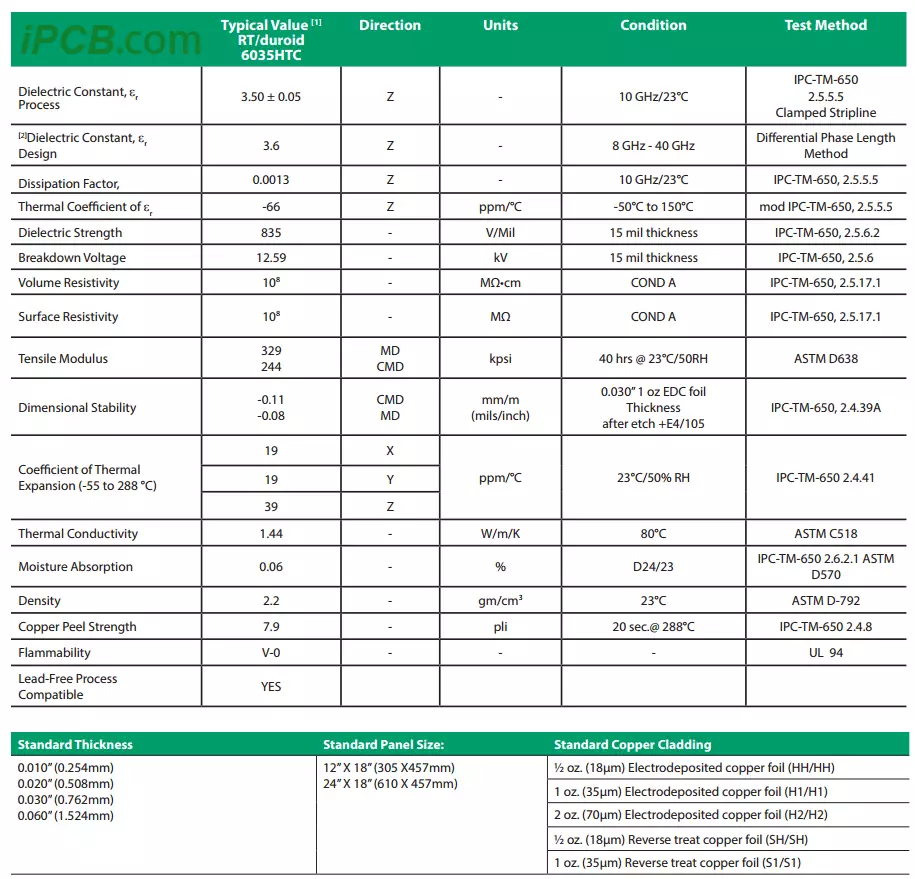

Технические характеристики Rogers 6035HTC

Источником тепла в мощных радиочастотных усилителях в основном является тепло, выделяемое в результате снижения эффективности устройства и потерь при передаче.

Основными способами рассеивания тепла, выделяющегося при потере эффективности устройства, являются: выбор радиочастотных печатных плат с высокой теплопроводностью; теплопередача через отверстия в корпусе устройства; Добавление теплоотвода на поверхность устройства; Непосредственная сборка устройства на металлическом блоке или коробке.

Однако возможности рассеивания тепла при потерях при передаче относительно ограничены. В связи с этим при проектировании в основном учитывается необходимость снижения потерь при передаче и выбора радиочастотных печатных плат с высокой теплопроводностью. Поэтому в процессе проектирования важно обратить внимание на коэффициент рассеивания и теплопроводность листового металла.

Будь то радиолокационная связь в авиации или базовые станции сотовой связи в мобильной связи, к характеристикам мощных усилителей предъявляются более строгие требования. RT/durroid 6035HTC отвечает требованиям, предъявляемым к материалам плат усилителей высокой мощности, что позволяет им достигать более высокой производительности.
