Радиочастотные PCB - Печатная плата Rogers CuClad

Высокочастотный печатный материал Rogers CuClad - это композитный материал, изготовленный из стеклоткани и ПТФЭ, который может использоваться в качестве подложки для печатных плат и покрытия антенны в высокочастотных схемах. Диэлектрическая проницаемость (Dk) высокочастотного материала печатных плат CuClad колеблется от 2,17 до 2,60. Печатная плата CuClad обладает такими характеристиками, как низкие диэлектрические потери, значение тангенса угла потерь в X-диапазоне от 0,0009 до 0,0018 и низкая степень поглощения влаги. Максимальный размер печатной платы из высокочастотного материала Rogers CuClad может составлять 36 x 48 дюймов.

Высокочастотная печатная плата Rogers CuClad включает в себя CuClad 217, CuClad 233, CuClad 250, CuClad 6250, CuClad 6700

CuClad 217

Dk=2,17 или 2,20

Df =0,0009

Использование более низкого соотношения стекловолокна и ПТФЭ позволяет добиться самой низкой диэлектрической проницаемости и коэффициента потерь среди аналогичных изделий.

Низкое влагопоглощение и низкий уровень газовыделения

Стабильная диэлектрическая проницаемость при изменении частоты

CuClad 233

Dk = 2,33

Df = 0,0013

Используя умеренное соотношение стекловолокна и ПТФЭ, можно достичь баланса между снижением диэлектрической проницаемости и повышением коэффициента потерь без ущерба для механических свойств.

В CuClad 233 используется ступенчатая структура тканого материала для лучшей стабильности размеров при одновременном балансировании электрических и механических свойств.

CuClad 250

Dk = 2,40 - 2,60

Df = 0,0018

Использование более высокого соотношения стекловолокна и ПТФЭ позволяет обеспечить механические свойства, аналогичные традиционным подложкам.

CuClad 250 обеспечивает лучшую стабильность размеров и более низкие характеристики теплового расширения во всех направлениях.

CuClad 6250

Dk = 2,32

Df = 0,0015

Толщина 0,0015" (0,038 мм)

CuClad 6250 - это термопластичный сополимер из этиленакрила, который может использоваться для склеивания материалов из ПТФЭ/стекла при низких температурах и под низким давлением. CuClad 6250 имеет размеры рулона или листа 24 дюйма (610 мм).

CuClad 6700

Dk =2,35

Df = 0,0025

Толщина 0,0015" (0,038 мм) и 0,003" (0,076 мм)

CuClad 6700 - это термопластичный сополимер трихлорфторэтилена (CTFE). Рекомендуется для склеивания подложек из ПТФЭ (политетрафторэтилена) в конструкциях ленточных СВЧ-линий и других многослойных печатных платах. Его также можно использовать для склеивания других конструкционных и электрических компонентов. CuClad 6700 выпускается в рулонах и листах диаметром 24 дюйма (610 мм).

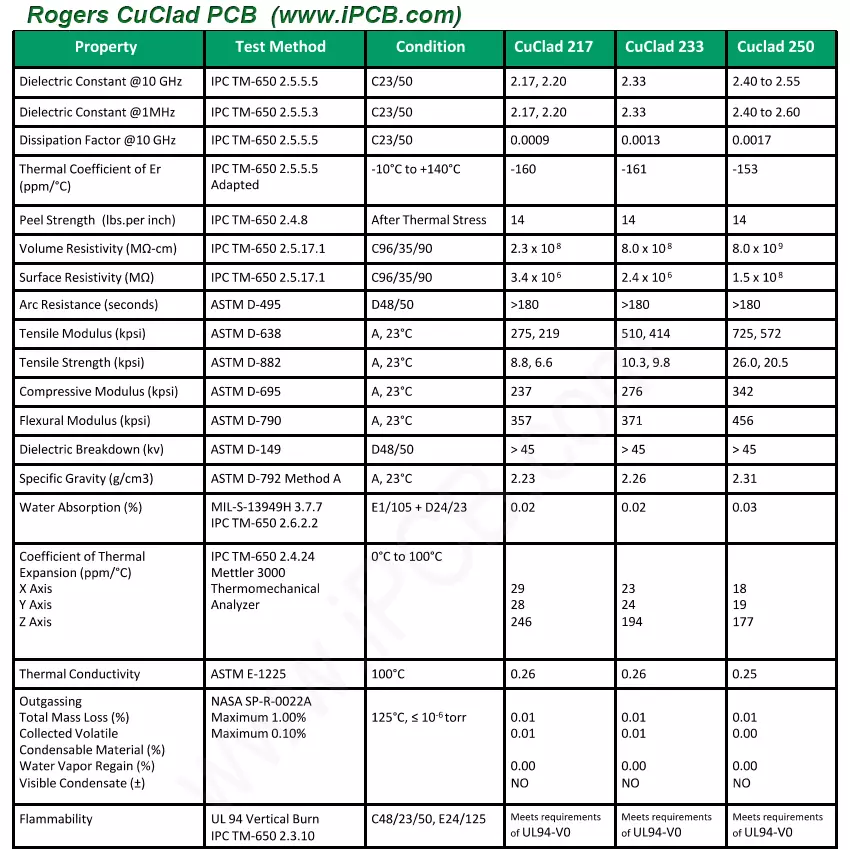

Техническое описание Rogers CuClad

Серия CuClad - CuClad 217, CuClad 233, CuClad 250 - это уникальные высокочастотные печатные платы. Поперечно-слоистая структура делает электрические и механические свойства изотропными в плоскости, обеспечивая хороший баланс между электрическими и механическими свойствами. В CuClad 217, CuClad 233, CuClad 250 используется стеклоткань со строго контролируемым содержанием ПТФЭ, что обеспечивает низкие значения диэлектрической проницаемости, что приводит к увеличению ширины проводов и эффективному снижению вносимых потерь. Подходит для авиационного, спутникового оборудования и другого оборудования, к которому предъявляются строгие требования (CuClad 233 planar CTE соответствует алюминию, используемому в покрытиях и конструкциях самолетов).
