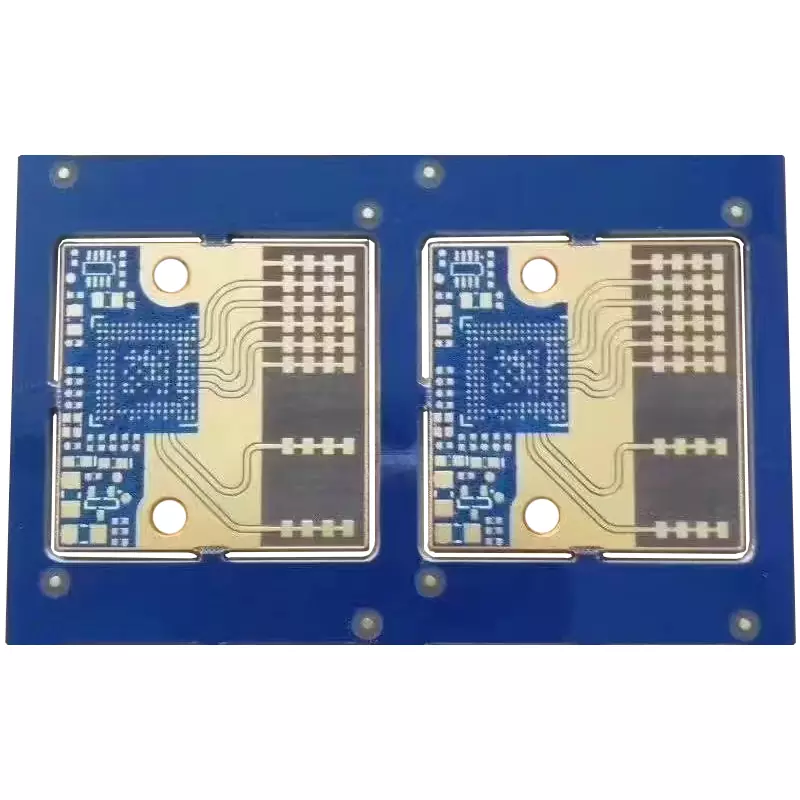

Радиочастотные PCB - Печатная плата Роджерса

В электронном производстве используются различные печатные платы, одной из которых является Rogers PCB, которая широко используется в электронике высокого класса, такой как высокоскоростная передача сигналов, микроволновые антенны и радиочастотные изделия, благодаря своим превосходным эксплуатационным характеристикам и свойствам материала. Rogers - это партнер, обладающий превосходной гибкостью и надежностью, проактивный и идущий в ногу со стремительным развитием технологий.

Высокочастотная печатная плата Rogers отличается от обычной печатной платы FR4. Печатная плата Rogers обладает превосходной диэлектрической проницаемостью и температурной стабильностью. Коэффициент теплового расширения ее диэлектрической проницаемости очень близок к коэффициенту теплового расширения медной фольги, что может устранить недостатки печатной платы FR4. Он отлично подходит для высокоскоростной электроники, коммерческих микроволновых и радиочастотных систем. Его низкий уровень водопоглощения очень подходит для систем с высокой влажностью.

Преимущества печатной платы Rogers

1. В печатной плате Rogers используются керамические или специальные полимерные композиционные материалы без использования эпоксидной смолы, что обеспечивает более низкую диэлектрическую проницаемость (DK) и диэлектрические потери, а также отличную температурную стабильность. Благодаря этим характеристикам печатная плата Rogers особенно хорошо работает в высокочастотных средах.

2. Печатная плата Rogers отличается высокой точностью контроля толщины, сильной адгезией медных листов, отличной теплоотдачей, отсутствием расслаивания или образования пузырей, что обеспечивает долгосрочную стабильность и надежность печатной платы.

3. Rogers PCB подходит для высокоскоростного проектирования печатных плат, коммерческих микроволновых антенн, радиочастотных продуктов и аэрокосмической промышленности, где требуется высокая надежность.

В чем разница между печатной платой Rogers и печатной платой FR-4?

1. Состав материала В печатной плате Rogers используются керамические или специальные полимерные материалы, в то время как FR-4 в основном состоит из эпоксидной смолы и стекловолокна. Материалы Rogers обладают превосходными диэлектрическими свойствами и подходят для высокочастотных применений.

2. Значение DK у Rogers PCB ниже и стабильно при изменении частоты, что помогает уменьшить отражение и потери при передаче сигнала. Значение DK у FR-4 выше и сильно зависит от частоты.

3. Печатная плата Rogers обладает отличной температурной стабильностью и подходит для работы в широком диапазоне температур. Производительность FR-4 может снижаться в условиях высоких температур.

4. Печатная плата Rogers обладает чрезвычайно низким водопоглощением и подходит для использования в условиях высокой влажности, в то время как FR-4 относительно легко впитывает воду и может повлиять на электрические характеристики.

5. Несмотря на высокую стоимость печатной платы Rogers, она особенно подходит для областей с чрезвычайно высокими требованиями к производительности благодаря своим превосходным характеристикам. С другой стороны, FR-4 широко используется в производстве обычных электронных изделий из-за своей низкой стоимости.

6. Однако технология обработки печатных плат Rogers в некоторой степени совместима с печатными платами FR-4, что предоставляет производителям больше возможностей.

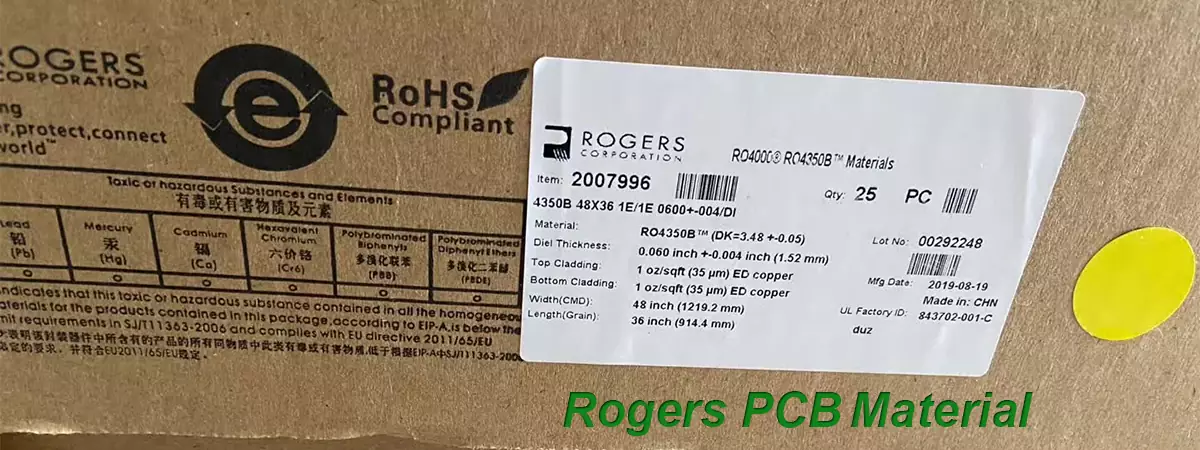

Материал печатной платы Rogers

Что представляет собой продукция Rogers PCB?

Серия 3000 (ПТФЭ+керамика/ПТФЭ+стеклокерамическое волокно, DK=3,0-10,2): RO3003, RO3003G2, RO3035, RO3006, RO3010, RO3203, RO3206, RO3210

серия 4000 (углеводороды+политетрафторэтилен, DK=3,38-6,15): RO4350B, RO4003C, RO4835, RO4360G2

(Углеводороды+политетрафторэтилен+стеклокерамическое волокно, DK=3,3-3,5): RO4533, RO4534, RO4535, RO4725JXR, RO4730JXR, RO4730G3

серия 5000 (стекловолокно+политетрафторэтилен, DK=1,96-2,33): RT5880, RT5880LZ, RT5870

Серия 6000 подходит для электронных и микроволновых схем, требующих высокой диэлектрической проницаемости.

(ПТФЭ+ керамика, DK=2,94-10,2): RT6002, RT6202

Серия TMM (углеводороды+керамика, DK=3,27-12,85): TMM3, TMM4, TMM10, TMM10i, TMM13i

Другое: Kappa 438

Материалы для препрега: RO4450B, RO4450F

Клейкая пленка: 2929, 3001, ULTRALAM3908

iPCB - производитель печатных плат, специализирующийся на производстве печатных плат Rogers, которые могут удовлетворить различные потребности клиентов в высокочастотных печатных платах. iPCB предлагает различные спецификации материалов, таких как RO4003C, RO3003, RO4350B, препрег RT5880, RT5870, RO4450F и т.д., которые могут удовлетворить ваши потребности в печатных платах в кратчайшие сроки. Мы обладаем богатым опытом в разработке технологий обработки данных с помощью RFID-технологии и полной системой управления высокочастотной обработкой материалов для обеспечения функциональности дизайна продукта.
