ПЕЧАТНАЯ PCB - Материалы для печатных плат Rogers: идеально подходят для высокочастотных и высокоскоростных применений

Печатные платы широко используются во всех электронных устройствах. Различные печатные платы изготавливаются из различных материалов. Среди многих брендов материалов для печатных плат rogers pcb board material является предпочтительным материалом для высокочастотного и высокоскоростного проектирования печатных плат благодаря своим превосходным электрическим характеристикам, хорошей технологичности и широкому спектру применений. Материалы для печатных плат Rogers в основном состоят из композитов с керамическим наполнителем из ПТФЭ (политетрафторэтилена), стеклокерамических композитов, армированных углеводородами, и материалов серии RT, которые характеризуются низкой диэлектрической проницаемостью. В отличие от традиционных материалов FR-4, эти материалы обладают улучшенными диэлектрическими свойствами, целостностью сигнала и стабильностью размеров, что делает их особенно подходящими для высокочастотных радиочастотных (RF) и микроволновых применений, таких как радары, антенны и сотовая связь.

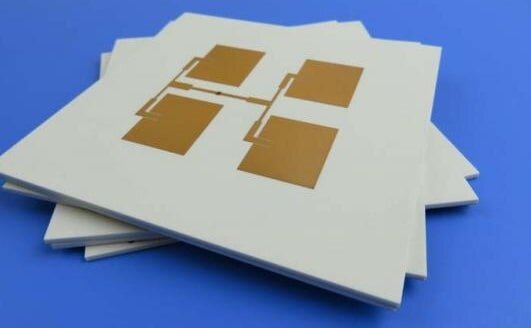

материал печатной платы Rogers pcb

Что такое материал для печатных плат rogers?

Rogers Corporation - ведущая мировая компания по производству высокоэффективных инженерных материалов со штаб-квартирой в Соединенных Штатах. Основанная в 1832 году, она имеет почти 200-летнюю историю исследований и разработок материалов. Подразделение электронных решений специализируется на разработке и производстве высокочастотных материалов для печатных плат, предлагая широкий выбор подложек для печатных плат, включая серии RO4000, RO3000, TMM и RT/Durroid. Элементы в материалах для печатных плат.

Большинство материалов для печатных плат состоят из меди и диэлектрика. Медь используется для травления проводников или трассировок. Типы медной фольги включают фольгу с отжигом в рулоне, фольгу с обратной обработкой и фольгу с электроосаждением. Диэлектрик - это изоляционный материал с различными свойствами, такими как Df, Tg и Dk. Важно, чтобы он был совместим с медью. Согласно стандартам IPC, к различным типам материалов предъявляются разные требования

Типы материалов печатных плат: Стандарты IPC

Жесткие и многослойные печатные платы: IPC-4101

Гибкие печатные платы: IPC-4202

Высокоскоростные и высокочастотные печатные платы: IPC-4103

Гибкие материалы для печатных плат и клейкие пленки: IPC-4203

Преимущества перед традиционными материалами FR-4

Отличные диэлектрические свойства:

Материал для печатных плат Rogers обладает более низкими диэлектрическими потерями (Df), что означает меньшие потери энергии при передаче сигнала, что соответствует строгим требованиям, предъявляемым к передаче высокочастотных сигналов.

Стабильная диэлектрическая проницаемость (Dk):

Значение Dk минимально изменяется в зависимости от частоты и температуры, что повышает стабильность сигнала и надежность схемы. Улучшенная стабильность размеров:

Отличное сочетание с медной фольгой и низкий коэффициент теплового расширения повышают надежность сквозных отверстий с покрытием (PTH) и облегчают интеграцию таких компонентов, как керамические подложки для микросхем.

Отличная целостность сигнала:

Тонкая микроструктура и гладкая поверхность меди помогают повысить скорость и качество передачи сигнала, особенно в высокоскоростных печатных платах.

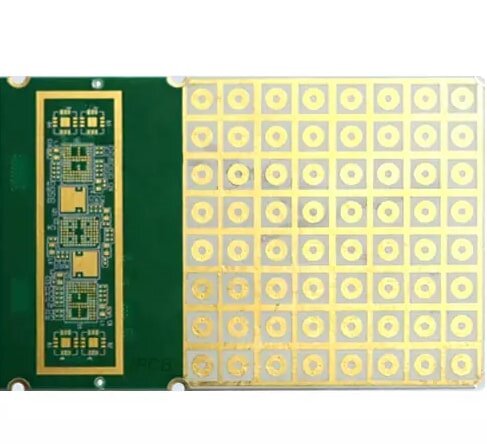

материал печатной платы Rogers pcb

Материалы для печатных плат Rogers широко используются на рынке

Корпорация Rogers является ведущим производителем материалов для радиочастотных и микроволновых печатных плат. Материалы для печатных плат Rogers в первую очередь отличаются превосходными эксплуатационными характеристиками в микроволновой и радиочастотной областях применения. Их продукция широко используется во многих областях, включая автомобилестроение, телекоммуникации, медицину, беспроводную связь, аэрокосмическую промышленность и портативные устройства. Здесь мы рассмотрим некоторые из наиболее широко используемых типов.

Rogers 4350B: Ламинаты, изготовленные из этого материала, обладают строго контролируемой диэлектрической проницаемостью и низкими диэлектрическими потерями. Эти материалы используются в высокомощных ламинатах g= и имеют класс защиты UL 94 В-0. Благодаря коэффициенту усиления 3,66 и оптимальной производительности в диапазоне частот от 8 до 40 ГГц они могут использоваться в сотовых антеннах и микроволновых линиях связи. Rogers 4003C: Rogers 4003C обеспечивает постоянную диэлектрическую проницаемость по всей печатной плате, поскольку в качестве базовых материалов используются стекловолокно, эпоксидное стекло или традиционные микроволновые ламинаты, но эти материалы требуют специальной обработки со сквозными отверстиями и манипуляций с ними. В этих печатных платах используются радиочастотные метки и, благодаря Dk материала, равному приблизительно 3,55, автомобильные радары и датчики.

Rogers 3003: Его высокостабильная диэлектрическая проницаемость и низкий коэффициент рассеяния делают его подходящим для использования в радиочастотных печатных платах. Из этого материала могут быть изготовлены высокочастотные радары, работающие на частоте около 77 ГГц, беспроводные приложения 6G и устройства для помощи водителю.

Серия Rogers RT: Эти материалы используются в многослойных микроволновых устройствах благодаря их низкой диэлектрической проницаемости и минимальным потерям. Они используются в системах наведения ракет и военных радиолокационных системах, для которых требуется низкая диэлектрическая проницаемость (Dk), равная 2,20. Rogers RT выпускается в двух вариантах: Durroid 6002 и Duriod 5880. Все они отличаются низкой диэлектрической проницаемостью и низкими диэлектрическими потерями, что обеспечивает исключительную точность исполнения печатных плат.

Серия RO4000: Платы серии RO4000 - это высокопроизводительные материалы для печатных плат от Rogers Corporation, которые особенно подходят для высокочастотных применений. Эти платы широко используются в беспроводной инфраструктуре, спутниковой связи и радиолокационных системах.

Материал TC350

Гибкая пленка LCP

Преимущества материалов для печатных плат Rogers

Отличные электрические характеристики

Диэлектрическая проницаемость и коэффициент рассеяния остаются стабильными при высоких частотах и различных температурах, обеспечивая эффективную и надежную передачу сигнала, что делает их особенно подходящими для высокоскоростных и радиочастотных цепей.

Надежная терморегуляция

Отличная теплопроводность и низкий коэффициент теплового расширения помогают отводить тепло от мощных устройств, уменьшая деформацию платы и повреждение паяных соединений.

Простота обработки

Такие типы, как RO4350B, могут быть обработаны с использованием того же процесса, что и FR-4, что снижает сложность изготовления и затраты при одновременном повышении эффективности производства.

Высокая экологическая стойкость.

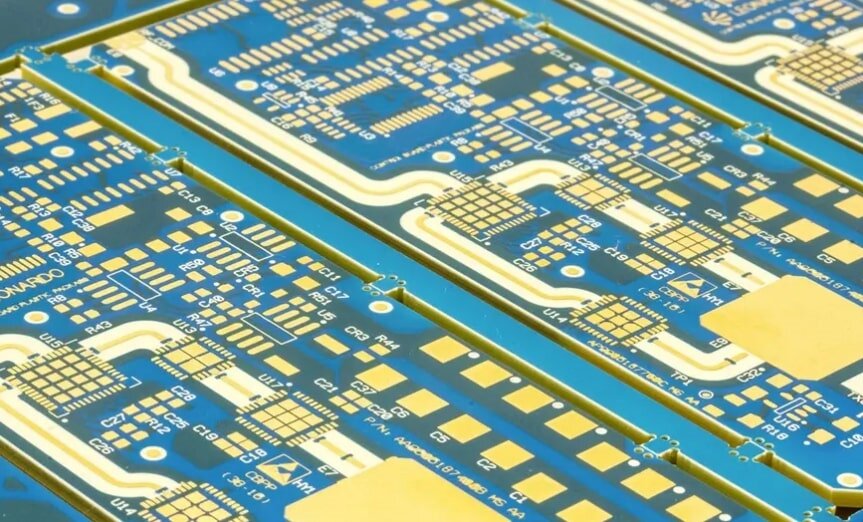

материал печатной платы Rogers pcb

Отличная влагостойкость и коррозионная стойкость делают их пригодными для использования в суровых условиях эксплуатации, таких как аэрокосмическая, морская и военная промышленность. Типичные области применения материалов для печатных плат Rogers

Оборудование для связи 5G: антенны, фильтры базовых станций, радиочастотные интерфейсные модули и т.д.

Автомобильные радарные системы: радары миллиметрового диапазона, модули автономного восприятия вождения.

Аэрокосмическая промышленность: модули спутниковой связи, системы авионики.

Медицинское оборудование: системы радиочастотной визуализации, устройства микроволновой терапии.

Военные радары и средства связи: системы высокочастотных помех, модули обработки сигналов.

Высокопроизводительные маршрутизаторы и коммутаторы: центры обработки данных, периферийные вычислительные серверы и другие устройства высокоскоростного соединения.

Материалы для печатных плат Rogers, обладающие превосходными техническими характеристиками и разнообразным ассортиментом, удовлетворяют спрос электронной промышленности на высокоэффективные материалы. Материалы для печатных плат Rogers демонстрируют свои уникальные преимущества, будь то в радиочастотных и микроволновых печатных платах, гибких печатных платах или мощных электронных устройствах. В условиях растущего спроса на высокоскоростную передачу сигналов и высокочастотные микроволновые технологии материалы для печатных плат Rogers по-прежнему будут играть ключевую роль в производстве печатных плат.
