Технология RF цепей - Технологичность печатных плат серии Rogers ro4000 для антенн RSU системы ETC

Система бесперебойной работы ETC включает в себя придорожные устройства RSU и бортовые устройства OBU. RSU обычно устанавливается вблизи пунктов взимания платы за проезд по шоссе, и его основная функция заключается в обнаружении оборудования OBU.

Чтобы повысить точность позиционирования RSU по отношению к OBU, в RSU нового поколения используется технология радиолокационного позиционирования с фазированной антенной решеткой. Радиочастотная приемопередающая часть RSU выполнена в виде фазированной антенной решетки, к которой предъявляются высокие требования по коэффициенту потерь материала печатной платы, диэлектрической проницаемости и постоянству толщины. Компания Rogers, ведущий мировой поставщик материалов для высокочастотных схем, предлагает конструкцию фазированной антенной решетки RSU unit. Два решения для изготовления печатных плат с высокой экономичностью и высокой производительностью.

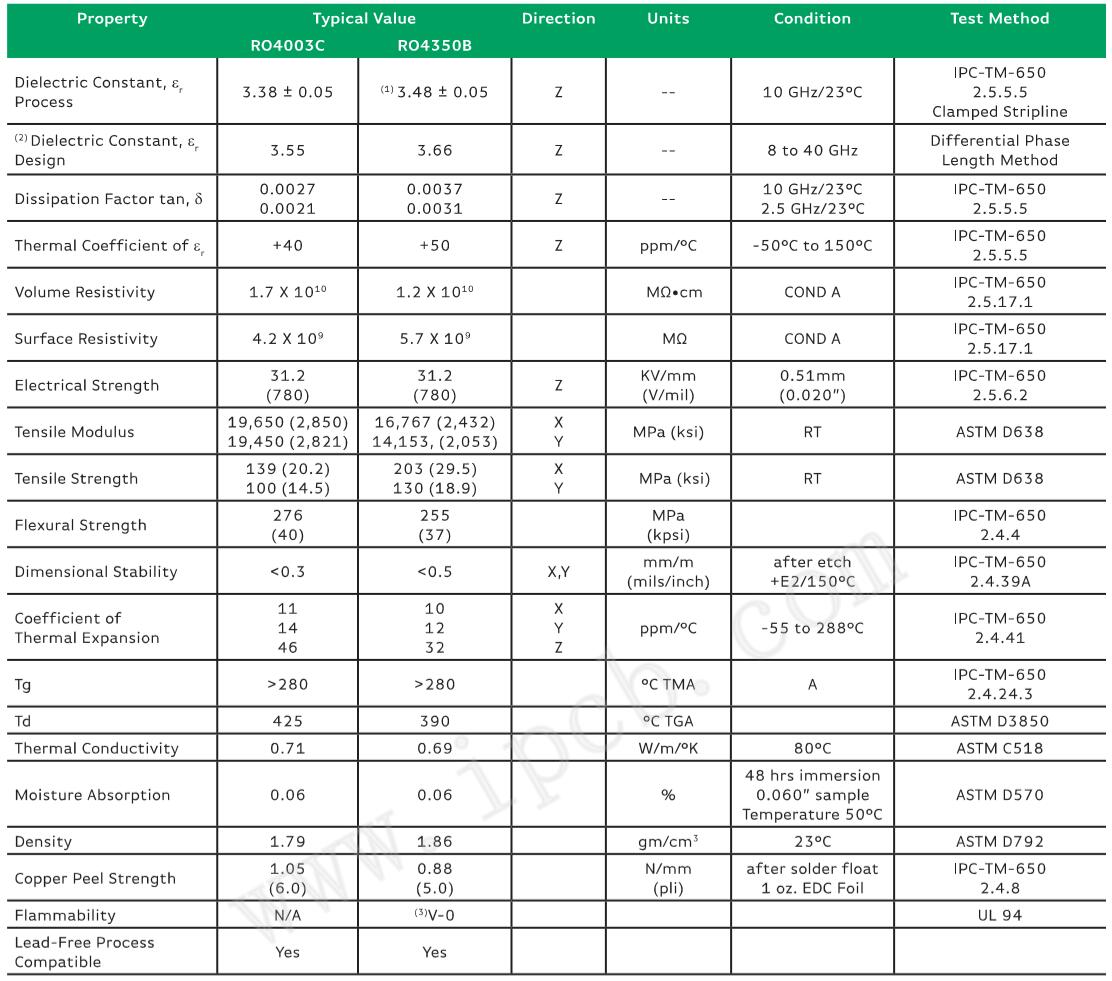

Среди них наиболее экономичным является ламинат для печатных плат RO4350B, в котором используется стеклоткань для усиления системы наполнителя углеводородная смола/керамика. По электрическим свойствам он близок к материалам из ПТФЭ, а по технологическим характеристикам - к материалам FR-4. Ламинат для печатных плат с низким уровнем потерь - RO4003C, который также армирован стеклотканью. Используется система наполнителя углеводородная смола/керамика, но материал не бромирован, поэтому не проходит сертификацию UL 94V-0. Ниже приведены электрические характеристики этих двух материалов.

ro4350b против ro4003c

Судя по электрическим параметрам печатных плат ro4350b и ro4003c, ro4003c лучше, чем ro4350b, по коэффициенту потерь и температурному коэффициенту диэлектрической проницаемости, но у него нет сертификата UL, поэтому его можно использовать для проектирования антенн RSU с более высокими требованиями к потерям; производительность ro4350b относительно сбалансирована и подходит для использования в качестве антенны RSU. конструкция обычных фазированных антенных решеток RSU.

Таким образом, ламинаты RO4350B и RO4003C, производимые компанией Rogers, обладают преимуществами низких потерь, высокой стабильностью диэлектрической проницаемости и строгим контролем консистенции партии и могут соответствовать требованиям к конструкции антенн для различных применений в придорожных устройствах RSU.
