Новости PCB - Описание материала печатной платы Rogers RO4360

Подразделение Rogers Corporation, занимающееся передовыми схемотехническими материалами (ACM), выпустило высокочастотную печатную плату RO4360, разработанную специально для разработчиков высокочастотных усилителей. Печатная плата RO4360 имеет диэлектрическую проницаемость 6,15 и коэффициент потерь 0,003 при частоте 2,5 ГГц, что позволяет ей хорошо работать в высокочастотных приложениях.

Печатная плата Rogers RO4360 изготовлена из термореактивной смолы с керамическим наполнителем в сочетании с армированием стекловолокном, что обеспечивает превосходную механическую стабильность. По сравнению с традиционными стеклотканевыми материалами из ПТФЭ, RO4360 обладает лучшими механическими свойствами. Кроме того, печатная плата RO4360 унаследовала успешный опыт производства ламинированного материала RO4350B, благодаря низкому коэффициенту рассеяния, высокой мощности и улучшенной теплопроводности, обеспечивая при этом требуемую производительность и надежность при более низкой общей стоимости печатной платы.

Печатная плата Rogers RO4360 соответствует стандартам RoHS, является экологически чистой и совместимой со стандартными методами обработки печатных плат. Он обладает высокой температурой стеклования (Tg), превышающей 280 °C, и низким коэффициентом теплового расширения (CTE), составляющим 30 частей на миллион/°C, что имеет решающее значение для надежного покрытия сквозных отверстий (PTH) в многослойных цепях.

Для приложений, требующих учета габаритов и стоимости, таких как усилители мощности, патч-антенны и другие коммерческие высокочастотные приложения, печатная плата RO4360 является идеальным выбором для инженеров-конструкторов. Кроме того, печатная плата RO4360 обладает низким коэффициентом рассеяния, составляющим 0,0038 при частоте 10 ГГц, а коэффициент теплового расширения по оси Z составляет 30 частей на миллион/° C, что обеспечивает надежность PTH в многослойных схемах и дизайне упаковки и поддерживает процессы, не содержащие свинца.

Типичные области применения печатной платы Rogers RO4360 - усилители мощности, малошумящие усилители, радиочастотные компоненты (объединители и делители мощности), антенны, а также в качестве материала, заменяющего LTCC (низкотемпературную керамику совместного обжига). Ламинированная плита RO4360G2 - это материал, который дизайнеры искали для платформ 4G и аэрокосмических платформ нового поколения.

Для дизайнеров, которым требуются соединительные слои Rogers, соответствующие диэлектрической проницаемости Dk 6,15, печатная плата RO4360 представляет собой решение, отвечающее конкретным требованиям к дизайну.

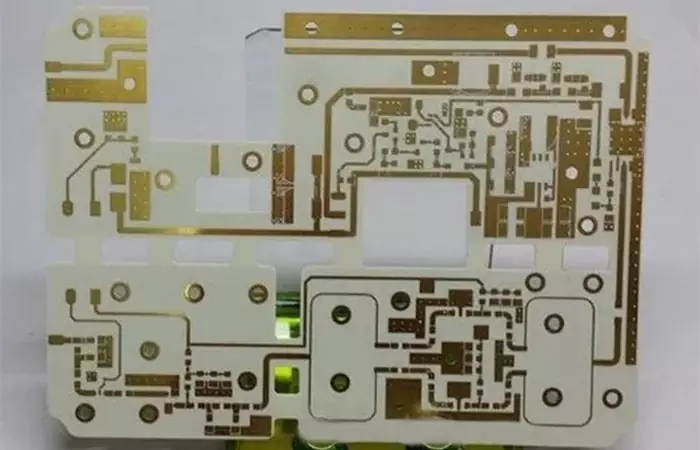

Печатная плата Rogers RO4360

Модель печатной платы Rogers

RO4003C、RO4350B、RO4360、RO4533、RO4535、RO4730、RO4232、RO4233、RO3003、RO3006、RO3010、RO3035、RO3203、RO3206、RO3210、RO3730、RO5780、RO5880、RO6002、RO3202、RO6006
