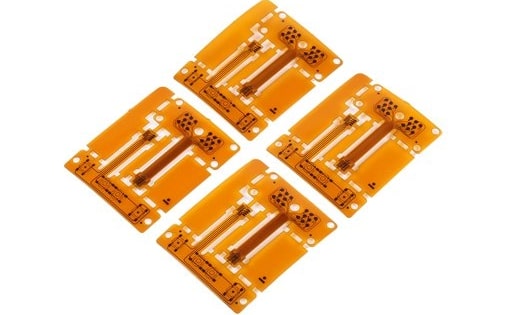

ПЕЧАТНАЯ PCB - Полугибкая PCB

Полугибкие ПХД широко используются на рынке и сейчас незаменимы в электронной промышленности. Эти ПХД адаптируются к различным приложениям, таким как носимые

устройства, искусственные органы, медицинские устройства, модули RFID и многое другое. Полугибкие ПХД предлагают надежную конструкцию с гибкостью, необходимой для

перемещения или изгибания компонентов продукта.

Полугибкие ПХД характеризуются своей способностью сгибаться или сгибаться в определенной степени при сохранении структурной целостности. Они обычно используются для

экономии места в конечном продукте и для избежания использования соединителей между двумя платами. Производство полугибких печатных плат сочетает в себе традиционные

 производственные процессы ПХД (такие как фотолитография, гравирование и бурение) со специализированными методами обработки гибких субстратов. Результатом является PCB,

которая может сгибаться или сгибаться в ограниченной степени, сохраняя при этом электрическую производительность и долговечность.

Спецификации полугибких ПХД

Субстрат: Субстрат, используемый в полугибких печатных платах, является FR4.

Гибкая область: Гибкость достигается путем фрезеры гибкой области в FR4 вдоль оси Z или посредством последовательного слоения. Более тонкие области FR4 предлагают статическую гибкость, но могут сгибаться менее 10 раз.

Ширина линии и расстояние: Существуют ограничения на минимальную ширину линии и расстояние в гибкой области, чтобы обеспечить прочность и надежность следа.

Слои: нет ограничений на общее количество слоев для полугибких печатных плат FR4, но гибкая часть может вмещать только максимум двух слоев.

Поверхностная обработка: полугибкие печатные платы FR4 совместимы со всеми обычными поверхностными обработками.

Пайковая маска: Пайковая маска в гибкой области должна быть гибкой пайковой маской или полиимидным покрытием. Другие части доски могут иметь стандартную жидкую пайковую маску.

Процесс изготовления полугибких ПХД

Ламинирование и слияние: гибкая ПХД сочетается с жесткой ПХД с использованием процессов ламинирования. Выбор клея и управления процессом имеет решающее значение для качества полугибкой ПХД.

Узоры: это включает в себя такие шаги, как фотолитография и гравировка для формирования схем на плате. Особое внимание следует уделять при оформлении гибких областей для обеспечения точности и долговечности.

Сборка и испытание: компоненты паиваются с платой, а функциональное испытание проводится для обеспечения того, чтобы все электрические соединения и механические конструкции соответствовали требованиям конструкции.

Advantages of Semi-flex PCBs

High Space Utilization: Semi-flex PCBs allow for complex circuit designs in confined spaces. The flexible portion can bypass obstacles, saving space and enhancing design flexibility.

Improved Reliability: By using rigid PCB sections for mechanical stability in critical areas and flexible parts where bending or movement is needed, the risk of breakage or poor connections due to over-bending is minimized.

Simplified Assembly Process: Semi-flex PCBs can integrate multiple components within the design, reducing the need for connectors and solder points, thus simplifying the assembly process and enhancing the reliability and stability of the product.

High Vibration Resistance: The flexible portion can absorb vibrations that occur during the operation of equipment, reducing connection issues caused by vibration and improving product durability.

Области применения полугибких ПХБ

Медицинские визуализационные приборы: Полугибкие ПХД широко используются в медицинских устройствах, таких как эндоскопы и визуализационные приборы. Эндоскопы, например, требуют гибкой конструкции для легкого вставления в организм для выполнения диагностических или терапевтических процедур.

Автомобильные приложения: Полугибкие ПХД используются в автомобильных приложениях, которые испытывают высокие температуры и вибрации. Они особенно подходят для таких компонентов, как цифровые блоки управления (DCU) и электронные модули управления (ECM), которые требуют PCB, которая может выдерживать температуры до 150 ° C без повреждения.

Носимые устройства: По мере того как технология носимости становится все более популярной, полугибкие и жесткие гибкие ПХД встречаются в таких устройствах, как смартчасы и фитнес-трекеры. Полугибкие ПХД особенно используются в фитнес-трекерах из-за их способности сгибаться при движении тела.

Смартфоны и ноутбуки: Полугибкие ПХД часто используются в приложениях, где ПХД должна сгибаться, но не постоянно сгибаться. Например, они обычно используются в высококачественных гибких дисплеях смартфонов и в жестких задних частях устройств, таких как ноутбуки.

Будущие разработки полугибких ПХБ=

1. Достижения в технологии материалов: по мере разработки новых гибких материалов производительность и долговечность полугибких ПХД будут продолжать улучшаться.

2. Использование ультратонких и высокотемпературных материалов расширит их использование в экстремальных условиях.

3. Улучшение производственных процессов: внедрение передовых производственных методов повысит эффективность производства и качество полугибких ПХД. Например,

4. достижения в лазерной резке и технологиях высокоточной печати улучшат точность оформления узоров в гибких областях.

5. Интеграция и интеллектуальные технологии: По мере развития Интернета вещей (IoT) и интеллектуальных устройств полугибкие ПХД будут использоваться в более широком

6. спектре приложений. Будущие проекты будут сосредоточены на более высокой интеграции и интеллектуальности для удовлетворения меняющихся требований рынка.

7. Устойчивость: защита окружающей среды и устойчивость станут важными соображениями при проектировании и изготовлении полугибких ПХД. Разработка экологически

8. чистых материалов и совершенствование производственных процессов для снижения воздействия на окружающую среду будут ключевыми областями внимания.




Вывод

Полугибкие ПХД, которые сочетают в себе преимущества жестких и полугибких ПХД, играют все более важную роль в различных отраслях промышленности. По мере развития технологий и роста спроса на инновационные приложения, полугибкие ПХД будут продолжать стимулировать разработку электронных продуктов, предлагая больше возможностей

для будущих проектов.
