ПЕЧАТНАЯ PCB - Важность увлажнения пайки в производстве электроники

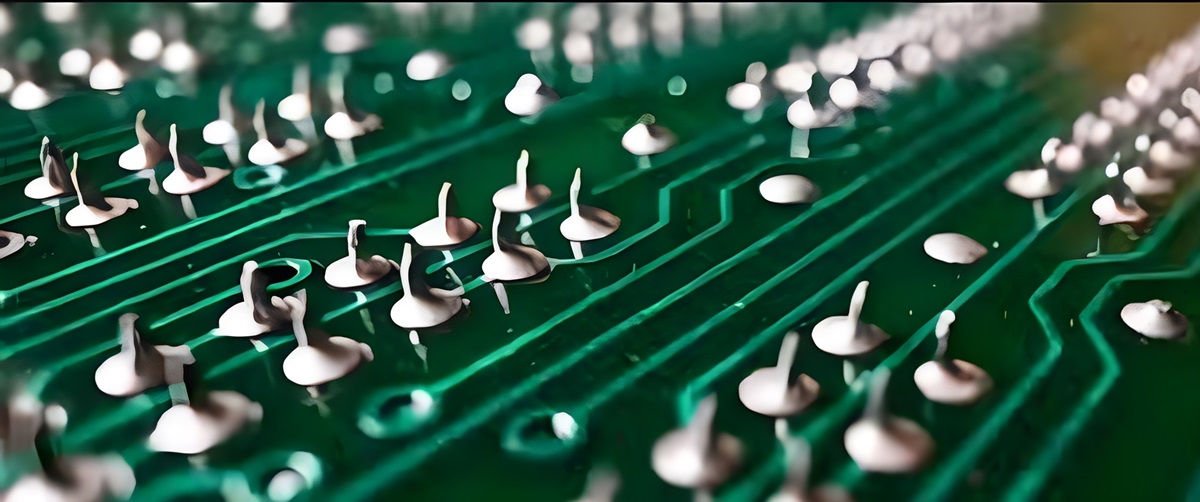

Умочение пайки является критически важным процессом в производстве электроники, особенно в сборке печатных плат (ПХД). Это относится к способности плавленной пайки перетекать и прилепляться к металлической поверхности, создавая прочное, надежное электрическое и механическое соединение. Понимание принципов и факторов, влияющих на увлажнение паек, имеет важное значение для обеспечения высококачественных паевых соединений, которые имеют жизненно важное значение для производительности и долговечности электронных устройств. В этой статье углубляется в науку об увлажнении паек, его важность в сборке ПХД, факторы, влияющие на нее, и лучшие практики для достижения оптимальных результатов.

Наука увлажнения пайки

Умочение пайки подразумевает взаимодействие между расплавленной пачкой и поверхностями, которые должны быть соединены. Когда пайку нагревают до точки плавления, она переходит из твердого в жидкое состояние. В этом жидком состоянии пайка может распространяться по поверхности металлических подушек и компонентных проводов на ПХД. Процесс увлажнения регулируется поверхностным напряжением и межмолекулярными силами между пайкой и субстратом.

Поверхностное напряжение и угл увлажнения

Поверхностное напряжение является ключевым фактором в увлажнении пайки. Это сила сплоченности, которая заставляет поверхность жидкости сжаться и сопротивляться внешним силам. Когда расплавленная пайка вступает в контакт с металлической поверхностью, баланс между поверхностным напряжением пайки и силами клея между пайкой и металлом определяет угол увлажнения. Угол увлажнения - это угол, образованный между поверхностью металла и тагентностью к поверхности пайки в точке контакта. Меньшой угол увлажнения указывает на лучшее увлажнение и более сильную адгезию.

Межмолекулярные силы

Межмолекулярные силы между пайкой и металлической поверхностью также играют решающую роль. Эти силы включают силы ван дер Ваалса, химическую связь и диффузию. Когда эти силы сильны, пайка будет легче распространяться по поверхности, что приведет к лучшему увлажнению.

Попайка Умочение

Умочение пайки жизненно важно по нескольким причинам:

Электрическое соединение: надлежащее увлажнение обеспечивает надежное электрическое соединение между компонентами и PCB. Плохое увлажнение может привести к перерывным соединениям или открытым схемам, что подрывает функциональность устройства.

Механическая прочность: хорошее увлажнение создает сильные механические связи, которые могут выдерживать физическое напряжение и вибрации. Это особенно важно для устройств, подвергающихся жестким условиям или частой обработке.

Теплопроводность: Эффективное увлажнение повышает теплопроводность, которая имеет важное значение для рассеивания тепла, генерируемого электронными компонентами. Плохое увлажнение может привести к локализованному перегреву и потенциальному сбою устройства.

Надежность паевых соединений: Надежность паевых соединений имеет решающее значение для долгосрочной производительности электронных устройств. Правильное увлажнение уменьшает риск сбоя сустава из-за таких факторов, как тепловый цикл, механическое напряжение и условия окружающей среды.

Факторы, влияющие на увлажнение пайки

Несколько факторов влияют на процесс увлажнения пайки, включая свойства пайки, материал подложки, чистоту поверхности и условия пайки.

Состав пайки

Состав сплава пайки значительно влияет на увлажнение. Обычные сплавы паек включают олово-свинец (Sn-Pb), безсвинечные альтернативы, такие как олово-серебро-медь (Sn-Ag-Cu), и специализированные сплавы для конкретных приложений. Каждый сплав имеет уникальные свойства, которые влияют на его поведение по увлажнению, такие как точка плавления, поверхностное напряжение и увлажнение.

Материал субстрата

Материал ПХД и компонентных проводов также влияет на увлажнение. Общие материалы включают медь, никель и золото. Совместимость между сплавом пайки и материалом подложки определяет прочность межмолекулярных сил и, следовательно, качество увлажнения.

Чистота поверхности

Чистота поверхности имеет решающее значение для эффективного увлажнения пайки. Загрязнители, такие как оксиды, масла и остатки, могут препятствовать взаимодействию между пайкой и металлическими поверхностями. Процессы очистки, такие как применение потока и методы подготовки поверхности, необходимы для удаления загрязнителей и содействия хорошему увлажнению.

Условия пайки

Условия пайки, включая температуру, время и атмосферу, играют важную роль в увлажнении. Температура пайки должна быть достаточной для того, чтобы расплавить пайку и позволить ей течь. Однако чрезмерные температуры могут повредить компоненты и субстраты. Продолжительность процесса пайки должна тщательно контролироваться, чтобы обеспечить надлежащее увлажнение без перегрева. Кроме того, атмосфера пайки, будь то воздух или инертный газ, может повлиять на поведение окисления и увлажнения.

Лучшие практики для достижения оптимального увлажнения пайки

Для достижения оптимального увлажнения пайки производители должны придерживаться передовой практики в выборе материалов, контроле процесса и обеспечении качества.

Выбор материала

Выберите правильный сплав для пайки: выберите сплав для пайки, который совместим с материалами подложки и отвечает специфическим требованиям приложения. Рассмотрите такие факторы, как точка плавления, механические свойства и соответствие окружающей среде.

Используйте высококачественные компоненты: убедитесь, что ПХД и компоненты получаются от авторитетных поставщиков с последовательными стандартами качества. Высококачественные материалы снижают риск дефектов и улучшают общую производительность увлажнения.

Контроль процесса

Оптимизировать температуру пайки: тщательно контролировать температуру пайки, чтобы убедиться, что она достаточно высока, чтобы расплавить пайку, но не настолько высока, чтобы повредить компоненты. Используйте точные температурные профили для различных методов пайки, таких как повторная пачка и волновая пачка.

Контроль времени пайки: поддерживайте оптимальное время пайки, чтобы позволить надлежащее увлажнение без чрезмерного нагрева. Мониторинг и корректировка параметров процесса для достижения последовательных результатов.

Поддержание чистых поверхностей: Осуществляйте эффективные процессы очистки для удаления загрязнителей с поверхностей до пайки. Используйте соответствующие потоки для содействия увлажнению и предотвращения окисления.

Использование контролируемой атмосферы: Рассмотрите возможность использования инертной атмосферы, такой как азот, во время пайки, чтобы минимизировать окисление и улучшить увлажнение. Это особенно важно для безсвинцовой пайки, которая более восприимчива к окислению.

Обеспечение качества

Проверьте паевые соединения: Проведите тщательные проверки паевых соединений с использованием таких методов, как визуальная инспекция, рентгеновская визуализация и автоматизированная оптическая инспекция (AOI). Выявление и устранение любых дефектов для обеспечения надежности спарных соединений.

Проведение испытаний надежности: Проведение испытаний надежности, таких как термический цикл и механические испытания напряжения, для оценки долгосрочной производительности паевых соединений. Это помогает выявить потенциальные проблемы и проверить эффективность процесса пайки.

Использование методов статистического контроля процесса (SPC) для мониторинга и контроля процесса пайки. Отслеживание ключевых параметров и осуществление коррективных действий по мере необходимости для поддержания последовательного качества.

Вывод

Умочение пайки является фундаментальным аспектом производства электроники, который напрямую влияет на производительность и надежность электронных устройств. Понимая науку, лежащую в основе увлажнения пайки, и факторы, влияющие на нее, производители могут внедрить лучшие практики для достижения оптимальных результатов. Правильный выбор материалов, контроль процесса и обеспечение качества необходимы для обеспечения прочных, надежных спарных соединений, отвечающих требованиям современной электроники. По мере того как технологии продолжают развиваться, важность увлажнения паек будет только расти, что сделает ее критической областью внимания для электронной промышленности.
