Технология PCB - разделенная доска

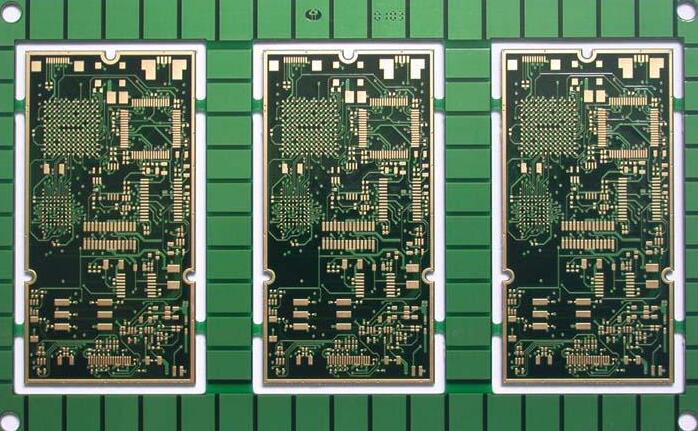

Разъемные платы - важный процесс в производственном процессе массовой сборки электроники. Чтобы увеличить производительность печатных плат (PCBS) и скорость производства на производственных линиях по технологии поверхностного монтажа (SMT), печатные платы обычно проектируются в виде большой платы, которая в конечном продукте разделяется на множество небольших печатных плат с помощью разделителя платы. Эта большая печатная плата называется объединенной платой или панелью. Большая плата разрезается на мелкие кусочки в ходе различных производственных процессов, которые могут происходить после SMT, после онлайн-тестирования (ICT), после пайки сквозных отверстий SMT или перед окончательной сборкой изделия.

Итак, каковы способы разделения плат?

1. Ручное разделение досок: гибкий и удобный базовый вариант

Ручное разделение досок - это традиционный и интуитивно понятный метод, который основан на плоскогубцах, ножницах или ручных инструментах для складывания досок. Он часто используется в мелкосерийном производстве, при проведении исследований и разработок, а также в тех случаях, когда точность разделения досок невысока.

Его преимущества заключаются в низком рабочем пороге, отсутствии необходимости в дополнительном оборудовании и возможности запуска с помощью простых инструментов. Он отличается гибкостью и может работать с печатными платами различных форм и размеров, особенно с платами специальной формы, а также в гибком обращении, основанном на опыте.

Однако недостатки очевидны, точность зависит от личных навыков и опыта, и возможны отклонения в размерах. Во время работы трудно контролировать усилие, что может легко привести к деформации и царапинам печатной платы, что отрицательно скажется на качестве. Кроме того, эффективность низка, и ее трудно удовлетворить требованиям современного крупномасштабного производства.

2. Разделитель пильного полотна: надежный представитель механической резки

Разделитель пильного полотна использует высокоскоростное вращающееся пильное полотно для резки печатной платы. Пильное полотно в основном изготовлено из быстрорежущей стали или твердосплава и может резать обычные подложки FR-4.

Оно может разделять доску по прямой линии и с определенной степенью изгиба. Точность обработки выше, чем при ручном разделении, и может регулироваться в пределах ±0,1 мм - ±0,2 мм. Напряжение при резании небольшое, а воздействие на компоненты незначительное. Это подходит для работ с высокими требованиями к точности и небольшими партиями продукции.

Однако при резке образуется пыль, а неправильное обращение с ней приводит к загрязнению окружающей среды и ухудшению эксплуатационных характеристик изделия. Пильные полотна являются расходными материалами и требуют регулярной замены, что увеличивает затраты на техническое обслуживание. Кроме того, скорость резания низкая, что недостаточно для эффективного производства.

3. Разделитель панелей с V-образным вырезом: эффективное решение для регулярной обшивки панелей

Разделитель панелей V-cut предназначен для печатных плат с V-образными пазами и работает путем приложения давления для разделения панелей вдоль V-образных пазов.

Он отличается высокой эффективностью и подходит для крупносерийного производства. Благодаря тому, что он разделяется по заранее вырезанным V-образным канавкам, точность может достигать ± 0,1 мм, что обеспечивает постоянный размер, стабильное разделение панелей и низкое напряжение. До тех пор, пока конструкция с V-образной канавкой является разумной, она практически не влияет на компоненты.

Однако его применение ограничено и подходит только для панелей правильной формы. Параметры V-образной канавки должны быть установлены точно, в противном случае панели легко отделяются друг от друга, а края панелей получаются неровными. Кроме того, вырезание V-образной канавки ослабит механическую прочность печатной платы, а место разделения панелей легко может стать слабым местом.

4. Разделитель панелей с перфорацией: мощный и эффективный крупномасштабный разделитель панелей

Разделитель панелей с перфорацией работает за счет силы удара пуансона и штампует панели в соответствии с индивидуальной формой. Высокая скорость разделения панелей подходит для крупносерийного и стандартизированного производства и может значительно повысить эффективность.

Высокая точность разделения панелей может быть гарантирована благодаря использованию современных пресс-форм, отвечающих строгим требованиям к размерам.

Однако для этого требуются специальные формы, что сопряжено с высокими затратами на разработку и длительными циклами. При изменении дизайна изделия часто приходится переделывать формы, что снижает гибкость. При штамповке возникает большое напряжение, которое может легко повредить чувствительные компоненты на печатных платах. Он подходит для крупносерийного производства с высокой производительностью компонентов и стремлением к высокой эффективности.

5. Фрезерный станок для разделения досок: специалист по точному и гибкому разделению досок по кривой

Фрезерный станок для разделения печатных плат использует высокоскоростную фрезу для резки в соответствии с запрограммированной траекторией, которая позволяет отделять печатные платы любой формы и отлично подходит для обработки печатных плат неправильной формы.

Усилие резания невелико, компоненты практически не повреждаются, кромки получаются гладкими и без заусенцев, вторичная обработка не требуется, а различные требования к разделению досок можно быстро адаптировать, настроив программу.

Однако стоимость приобретения оборудования высока, а фрезу необходимо регулярно заменять, что увеличивает эксплуатационные расходы. Кроме того, скорость резания относительно низкая, что имеет ограничения при крупномасштабном и эффективном производстве.

6. Лазерный станок для снятия панелей: пионер в области прецизионного снятия панелей, основанный на высоких технологиях

Лазерные станки для снятия панелей используют высокоэнергетические лазерные лучи для мгновенного расплавления или испарения материалов для снятия панелей и все чаще используются в области производства электроники высокого класса.

Он обладает чрезвычайно высокой точностью, до ±0,01 мм или даже выше, не имеет механического контакта, не вызывает напряжений, может гарантировать эксплуатационные характеристики изделия, может обрабатываться бесконтактно, имеет небольшую площадь термического воздействия и хорошее качество кромки.

Однако это дорогостоящее оборудование, требующее больших затрат на техническое обслуживание и низкой скорости снятия панелей, что ограничивает его применение в крупномасштабных и высокоэффективных производственных процессах. В основном оно используется в аэрокосмической промышленности, производстве высококачественного медицинского оборудования и других областях с чрезвычайно высокими требованиями к точности.

Меры предосторожности при работе с разделяемой машиной доской:

Устойчивые точки опоры, без которых возникающее напряжение может повредить основание и места сварки. Деформация доски или напряжение в сборке при снятии панелей могут привести к появлению скрытых или явных дефектов.

Наденьте защитные приспособления и обязательно подготовьтесь к работе. Для обеспечения безопасности оператора необходимо установить высокочастотные осветительные приборы для защиты глаз. Для защиты глаз лучше всего носить очки.

Часто протирайте шпиндель и инструмент станка спиртом, чтобы удалить пыль, образующуюся в процессе отделения печатных плат, и поддерживать нормальную работу станка для отделения печатных плат.

После определенного количества применений необходимо смазать направляющую и подшипники станка для отделения печатных плат и проверить, не болтаются ли винты.

Во время использования станка рабочую поверхность следует содержать в чистоте. Лучше не класть на нее посторонние предметы, чтобы они не упали на инструмент и не повредили его. Несмотря на наличие электрических ушек для технического обслуживания, в процессе использования все равно необходимо соблюдать определенное безопасное расстояние между пальцами и инструментами.
